Montați arborele cotit în centrele strungului sau cu fustele exterioare pe prisme. Folosind un indicator plasat lângă jurnalul central, măsurați curățarea. Dacă deformarea este mai mare de 0,06, arborele trebuie înlocuit.
Măsurați diametrele fustelor principale și ale bielei cu un micrometru (în două direcții reciproc perpendiculare). Introduceți rezultatele măsurătorii în tabel. Determinați grupului căruia îi aparțin mărimile gâtului (nominal, 1, 2, 3 reparatie).
Determinați valoarea golului calculată, presupunând că diametrul măsurat de căptușeli este egal cu diametrul grupului de reparații corespunzător - consultați Tabelul cu datele dimensionale și de instalare (Tabelul 3). Dacă jocul calculat este mai mic de 0,8 mm pentru rulmenții principali și 0,07 pentru rulmenții de biele, nu reșlefuiți mașinii, ci pur și simplu înlocuiți rulmenții cu alții noi din același grup (deși nu trebuie să le schimbi). Dacă jocul este mai mare de 0,17 mm pe pivoturile principale și 0,1 mm pe pivoturile bielei, atunci șuruburile corespunzătoare (fie toata biela principala, fie toata biela) trebuie șlefuit la cel mai apropiat diametru de reparare și utilizat cu căptușeli noi din același grup. Determinați ovalitatea și conicitatea acestora. Abaterile maxime trebuie considerate a fi de 0,03 mm pentru ovalitate și 0,0 15 mm pentru conicitate. Dacă rezultatele măsurătorilor le depășesc pe cele specificate mai sus, jurnalele trebuie re-șlefuite, chiar dacă diametrul lor nu a atins încă valoarea maximă admisă.

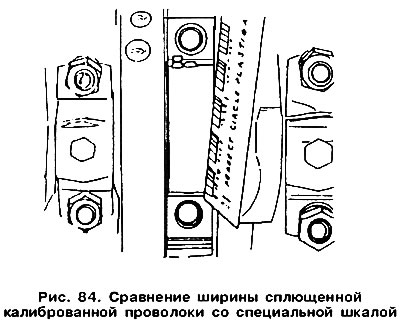

După reașarea arborelui și achiziționarea de căptușeli noi, valoarea reală a jocurilor din lagărele principale și de biela trebuie măsurată pentru verificare. Pentru a face acest lucru, curățați căptușele, introduceți-le în prizele din blocul cilindrilor, așezați arborele cotit pe toate suporturile principale și așezați bucăți de sârmă de plastic (Fig. 84). Montați capacele principale cu căptușele introduse și strângeți șuruburile la un cuplu de 65 Nm, după care arborele nu mai poate fi rotit.
Pentru a măsura jocul în lagărele bielei, biela trebuie adusă la jurnalul arborelui și bucăți de sârmă de plastic trebuie plasate sub capacul bielei, echipat cu o căptușeală. Strângeți piulițele de fixare a capacului bielei la un cuplu de 30 Nm, dar în acest caz nu ar trebui să le strângeți cu încă 900. Deoarece arborele nu poate fi rotit, jocul poate fi măsurat doar pe două fuste de biele care ocupă poziția BDC.
Scoateți capacele rulmentului principal și ambele capace ale rulmentului bielei.
Măsurați lățimea bucăților îndepărtate de sârmă calibrată pe cântar (vezi fig. 84). Valoarea lățimii este numeric egală cu jocul lagărului. Dacă acest spațiu este mai mare de 0,03-0,08 mm pentru rulmenții principali și 0,02-0,07 mm pentru rulmenții de biele, atunci rulmenții corespunzători trebuie înlocuiți.
Apoi, ar trebui să rotiți arborele cotit și să faceți măsurători pe suporturile de biele rămase. Măsurătorile ar trebui făcute într-un mod similar. Dacă decalajul depășește valoarea permisă, înlocuiți setul corespunzător de garnituri, apoi măsurați din nou golurile, acestea ar trebui să se încadreze în intervalul permis.
Pentru mașini de șuruburi și căptușeli noi, jocul trebuie să fie între 0,03-0,08 mm pentru rulmenții principali și 0,02-0,07 pentru rulmenții bielei. Dacă valorile acestor goluri sunt mai mari decât cele specificate, dar mai mici de 0,17 și, respectiv, 0,1 mm, motorul poate fi acționat, dar acest lucru indică faptul că diametrele fustelor arborelui în timpul șlefuirii au fost reduse mai mult decât în mod normal. Dacă decalajul este mai mare decât aceste valori, jurnalele ar trebui să fie din nou măcinate.
