Wyjmij cztery wtryskiwacze i zabezpiecz je przed możliwymi uszkodzeniami.
Zamocuj głowicę cylindra w imadle za pomocą zacisku przykręconego do kołków montażowych kolektora wydechowego.
Wyjmij wałek rozrządu.

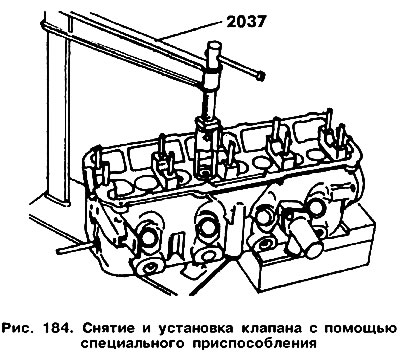

Urządzenie służące do demontażu i montażu zaworów pokazano na rysunek 184. Jeżeli posiadasz, zamontuj go na głowicy cylindra. Jego czubek musi dotykać wewnętrznego wgłębienia płytki sprężyny zaworowej, w przeciwnym razie sprężyna nie ulegnie ściśnięciu. Za pomocą narzędzia ściśnij sprężynę na tyle, aby wyjąć łamacze zamków (pęsetą z ostrymi, długimi końcami), po czym zawory można usunąć.

Jeżeli nie masz narzędzia, możesz również poluzować mocowania zaworów za pomocą kawałka rury, który zakładasz na górną płytkę sprężynową. W tym przypadku konieczne jest podparcie zaworu od dołu. Uderz w rurę odgałęzioną młotkiem, aby uwolnić krakersy z rowka trzonka zaworu. Krakersy pozostaną w tubce. Płytki sprężynowe usuwa się za pomocą dwóch śrubokrętów. Do komory spalania głowicy należy włożyć szmatkę, aby zapobiec wypadnięciu zaworów. Wyjmij sprężyny i zawory.

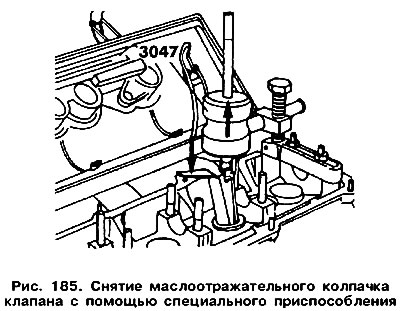

Wyjmij uszczelki olejowe. Do ich usunięcia najlepiej posłużyć się specjalnym narzędziem (rysunek 185). W przypadku stosowania innych środków należy wymienić zaślepki.

Wyjmij dolną płytkę sprężyny z otworu za pomocą specjalnych szczypiec lub szczypiec do montażu i demontażu pierścieni ustalających sprężyny. Na rysunek Na rysunku 186 przedstawiono konstrukcję głowicy cylindra silnika wyprodukowanego przed 1986 r (bez hydraulicznych kompensatorów luzu zaworowego).

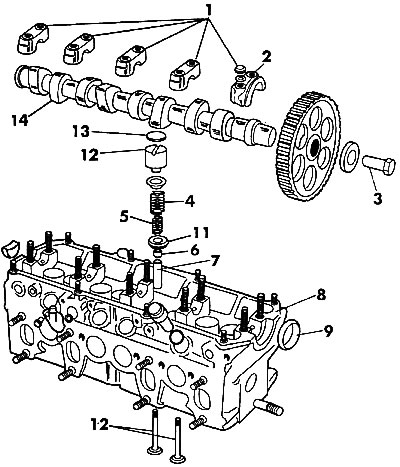

Rysunek 186. Elementy głowicy cylindra: 1 - pokrywy łożysk wałka rozrządu; 2 - nakrętka pokrywy (20 Nm); 3 - śruba (45 Nm); 4 - wewnętrzna sprężyna zaworowa; 6 - uszczelka olejowa; 7 - tuleja; 8 - uszczelka wałka rozrządu; 9 - głowica cylindra; 10 - zawory; 12 - popychacz; 13 - podkładka regulacyjna; 14 - wałek rozrządu
