Zespół głowicy cylindra do silnika 2.3-I-VR5

- 1 - górna część kolektora dolotowego. Górną część kolektora dolotowego najpierw mocuje się do dolnej części kolektora dolotowego, a następnie zespół kolektora mocuje się do głowicy cylindra;
- 2 - przepustnica;
- 3 - śruba, 10 Nm;
- 4 - pokrywa;
- 5 - pokrywa głowicy cylindra. Podczas montażu pokrywy, na obwodzie pokrywy, w zagłębieniu segmentu należy nanieść warstwę uszczelniacza WV-D454300A3;
- 6 - wspornik;
- 7 - śruba, 25 Nm;
- 8 - śruba mocująca głowicę cylindra. Podczas montażu konieczne jest użycie nowych śrub i dokręcanie ich w określonej kolejności w kilku etapach;
- 9 - głowica cylindra. Jeżeli płaskość jest większa niż 0,1 mm, konieczne jest przeszlifowanie głowicy cylindra. Minimalna dopuszczalna wysokość głowicy cylindra 139,5 mm;
- 10 - okrągły pierścień uszczelniający. Przy montażu konieczne jest użycie nowego pierścienia uszczelniającego nasmarowanego czystym olejem silnikowym;
- 11 - osłona łańcucha napędowego. Wymontowanie i zamontowanie osłony łańcucha rozrządu można wykonać wyłącznie przy zamontowanej głowicy cylindrów. Podczas montażu osłony łańcucha napędowego należy wypełnić otwory na końcu osłony płynnym uszczelniaczem VW-AMV18800102;
- 12 - napinacz łańcucha, 40 Nm. Silnik można obracać wyłącznie przy zamontowanym napinaczu łańcucha;
- 13 - pierścień uszczelniający;
- 14 - pompa wodna;
- 15 - jednostka układu zapłonowego;
- 16 - obudowa termostatu;
- 17 - pierścień uszczelniający. Jeśli plomba jest uszkodzona, należy zastosować nowy pierścień uszczelniający;
- 18 - uszczelka głowicy cylindra. Podczas montażu konieczne jest użycie nowej uszczelki głowicy cylindra;
- 19 - dolna część kolektora dolotowego;
- 20 - uszczelka górnej części kolektora dolotowego. W przypadku uszkodzenia należy zastosować nową plombę;
- 21 - śruba, 5 Nm;
- 22 - zawór kombinowany;
- 23 - uszczelka dolnej części kolektora dolotowego. W przypadku uszkodzenia należy zastosować nową plombę;
- 24 - Mechanizm napinający pasek klinowy;
- 25 - śruba, 5 Nm;
- 26 - wspornik;
- 27 - siłownik próżniowy

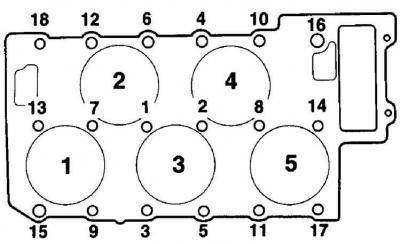

Kolejność dokręcania śrub głowicy cylindra dla silnika VR5

Ostrzeżenie: Czynności związane z wymontowaniem i zamontowaniem głowicy cylindra silnika VR5 są podobne do czynności związanych z wymontowaniem i zamontowaniem głowicy cylindra w czterocylindrowym silniku benzynowym. W tej sekcji opisano wyłącznie różnice dotyczące demontażu i montażu głowicy cylindra w silnikach VR5.
Nakaz wykonania
1. Zdejmij mocowania głowicy cylindrów i pokrywę głowicy cylindrów.
2. Odkręć śruby mocujące głowicę cylindra w kolejności odwrotnej do ich dokręcania (patrz Kolejność dokręcania śrub głowicy cylindra dla silnika VR5).

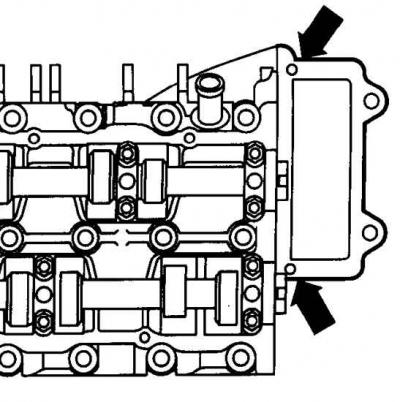

3. Wyczyść otwory (oznaczone strzałkami) średnica 3 mm od uszczelniacza na końcu osłony łańcucha napędowego.
4. Wypełnij otwory na końcu osłony łańcucha rozrządu płynnym uszczelniaczem VW-AMV18800102.
Ostrzeżenie: Po zamontowaniu głowicy cylindra otwory uszczelniające na końcu osłony łańcucha rozrządu są przymknięte do połowy.
5. Przed zamontowaniem uszczelki głowicy cylindra należy sprawdzić, czy otwory 15 i 16 są drożne (patrz Kolejność dokręcania śrub głowicy cylindra dla silnika VR5) tuleje prowadzące montowane są na bloku cylindrów.
6. Ostrożnie zamontuj głowicę na bloku cylindrów. Włóż śruby głowicy cylindra i podkładki i dokręć je ręcznie.
7. W określonej kolejności (patrz Kolejność dokręcania śrub głowicy cylindra dla silnika VR5) dokręcić wszystkie śruby momentem 30 Nm, następnie dokręcić wszystkie śruby momentem 50 Nm i na koniec dokręcić wszystkie śruby w dwóch etapach, za każdym razem o 90°.
