Descrierea se refera la un motor cu carburator. Pentru un motor cu injectie de combustibil trebuie urmati urmatorii pasi suplimentari.
Atenţie! Este inacceptabilă îndepărtarea capului blocului dacă temperatura motorului depășește 40°C.
Deconectați bateria.
Scurgeți lichidul de răcire.
Scoateți filtrul de aer, deconectați conducta superioară a lichidului de răcire.
Deconectați toate firele electrice de la capul blocului.
Deconectați furtunurile de combustibil, cablul de control al combustibilului și furtunul de amplificare a vidului. În cazul unui motor cu injecție de combustibil, deconectați conductele sistemului de alimentare și toate furtunurile de joasă presiune de la capul blocului la corp.
Toate furtunurile potrivite pentru carburator trebuie marcate și apoi deconectate. Scoateți capacul curelei dințate (orez. 40). Scoateți cureaua dințată. Blocați angrenajul arborelui cu came (prin introducerea unei tije cu un diametru adecvat sau a unei șurubelnițe cu tijă mare într-unul dintre orificiile roții și sprijinindu-l de capul blocului), deșurubați șuruburile care fixează scripetele dințat. Rotul este echipat cu un semn de instalare, care trebuie să ia o anumită poziție în timpul instalării.

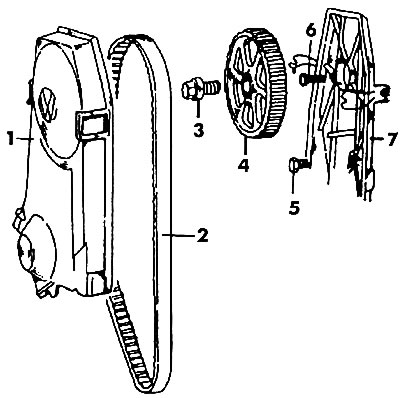

Orez. 40. Piese montate pe partea din față a motorului: 1 - carcasa frontală a curelei dințate, 2 - cureaua dințată, 3 - șurub (80 Nm), 4 - scripete arbore cu came, 5 - bolț (2 Nm), 6 - șuruburi (10 Nm), 7 - carcasa spate a curelei dinţate
Detașați capacul din spate în spatele scripetei dințate.
Scoateți capacul supapei și deflectorul de ulei de mai jos.
cheie tubulară (12 mm) deșurubați șuruburile care fixează capul blocului și scoateți capul împreună cu garnitura (orez. 41).

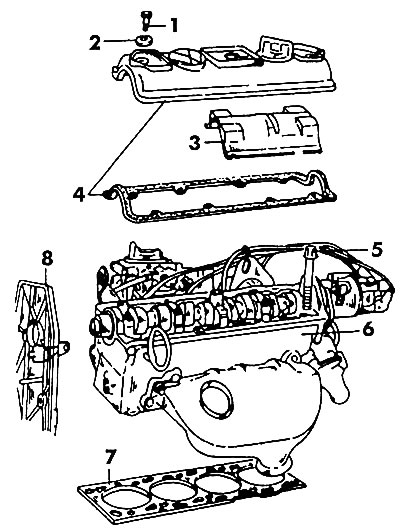

Orez. 41. Capul blocului motor carburator: 1 - șurub. (10 Nm). 2 - garnitură, 3 - deflector de ulei, 4 - garnitură și capac supapă, 5 - șurub cap, 6 - cap, 7 - garnitură, 8 - carcasă
Atenţie! Dacă se detectează deformarea planului de împerechere al capului blocului, acesta poate fi frezat la o dimensiune de reparație, cu toate acestea, trebuie să vă amintiți adâncimea de așezare în chiulasa scaunelor supapei. În caz contrar, supapele se pot rupe atunci când se ciocnesc cu pistoanele. Sunt date dimensiunile maxime admise în tabel. 3.
