Cuprins: Articulație CV exterioară ↓ Articulație CV interioară ↓ Articulație CV interioară "Tripod" ↓
Atenţie! În funcție de centrală, articulația interioară CV poate fi un rulment cu bile sau un tip "Tripod" cu role. Articulația tripied CV are trei role instalate pe pinion în loc de șase bile, situate la un unghi de 120° una față de cealaltă.
1. Scoateți arborele de antrenare.
2. Prindeți arborele de antrenare scos într-o menghină, având mai întâi instalate plăci de protecție pe fălcile de menghină.
3. Marcați locul în care se află marginea portbagajului articulației homocinetice pe arborele de antrenare, astfel încât să puteți instala ulterior portbagajul în locul inițial.
La aplicarea semnelor, nu deteriorați stratul de lac de protecție care acoperă arborele de antrenare.
4. Folosiți tăietoare laterale pentru a tăia clemele de oțel care fixează ambele manșete și scoateți-le. Mutați manșeta pe ax. Dacă este necesar, bate-l cu un pumn.
Articulație CV exterioară
Demontarea

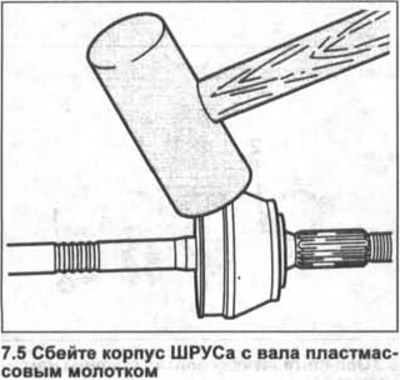

5. Loviți carcasa articulației CV de pe arbore cu un ciocan de plastic (vezi ilustrația).
6. Scoateți inelul de reținere 3 cu un clește adecvat (vezi ilustrațiile 6.0, 6.0a).
7. Scoateți inelul de presiune 4 și arcul disc 5 de pe arborele de antrenare (vezi ilustrațiile 6.0, 6.0a).
8. Scoateți etanșarea articulației CV de pe arbore.
Instalare
9. Așezați un guler de prindere pe arborele de antrenare, care este instalat pe centura de siguranță a manșetei cu diametru mic.
10. Instalați o manșetă nouă pe arbore dacă cea veche este deteriorată sau cauciucul său a devenit casant.

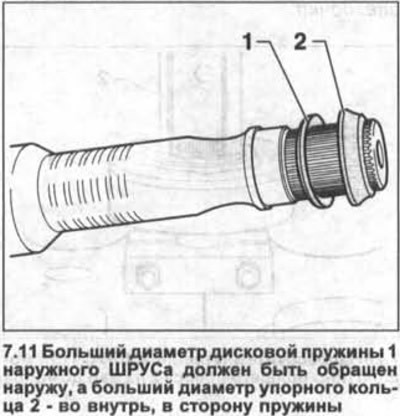

11. Montați arcul disc și inelul de împingere pe arborele de antrenare. Diametrul mai mare al arcului cu disc 1 al articulației CV exterioare trebuie să fie orientat spre exterior, spre cordierul canelat, iar diametrul mai mare al inelului de împingere 2 trebuie să fie îndreptat spre interior, spre arc (vezi ilustrația).
12. Instalați un nou inel de reținere în canelura de pe arborele de antrenare.
13. Loviți cu un ciocan de plastic articulația homocidențială exterioară pe arbore până când se oprește, astfel încât să fie fixată pe inelul de reținere.
14. Umpleți articulația homocină cu unsoare "eternă", de exemplu, LM47 Liqui Moly. Jumătate din volumul de lubrifiant este umplut în manșetă, iar cealaltă jumătate în articulație.
15. Așezați manșeta pe carcasa articulației CV și fixați-o cu o nouă clemă.

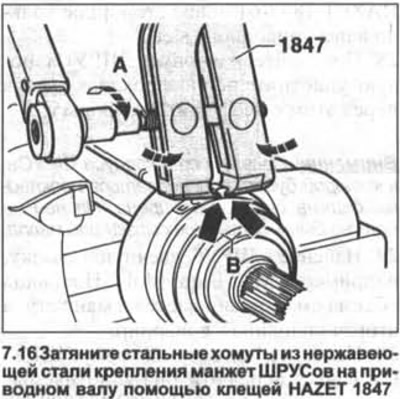

16. Strângeți clemele din oțel inoxidabil pentru a fixa ghețurile articulației homocinetice pe arborele de transmisie folosind cleștele HAZET 1847.
Dacă clemele sunt strânse în orice alt mod, cuplul de strângere necesar nu va fi asigurat (vezi ilustrația).
17. Poziționați cleștii HAZET 1847 astfel încât marginile lor să se potrivească în colțuri, așa cum este indicat de săgețile B în Ilustrația 7.16. În această poziție a cleștilor, strângeți șurubul de strângere A cu o cheie dinamometrică la 25 Nm. În același timp, clema de oțel va fi strânsă.
Atenţie! Filetul orificiului pentru șurubul de strângere de pe clește trebuie să fie întins și șurubul trebuie să se înșurubeze cu ușurință. Dacă este necesar, aplicați grăsime MoS2 molibden pe filete.
18. Montați arborele de antrenare asamblat la loc.
Articulație CV interioară
Demontarea

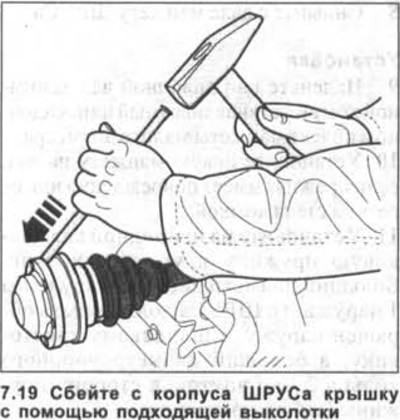

19. Articulatie interioara VL 100/107. Loviți capacul de pe carcasa articulației homocinetice folosind un pumn adecvat (vezi ilustrația).
20. Îndepărtați garnitura de etanșare 18 (vezi ilustrația 6.0).
21. Scoateți inelul de reținere 19 cu un clește adecvat, de ex. HAZET 1847-61 (vezi ilustrația 6.0).

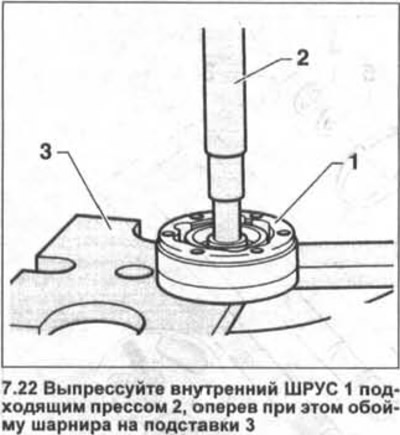

22. Apăsați articulația interioară CV 1 folosind o presă adecvată 2, în timp ce sprijiniți cușca articulației pe suporturile 3 (vezi ilustrația).
Instalare
23. Așezați un guler de prindere pe arborele de antrenare, care este instalat pe centura de siguranță a manșetei cu diametru mic.
24. Instalați o manșetă nouă pe arbore dacă cea veche este deteriorată sau cauciucul său a devenit casant.

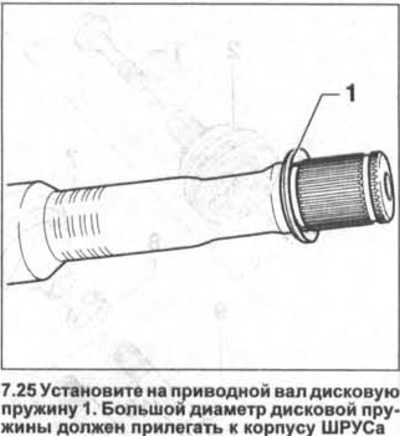

25. Instalați arcul disc 1 pe arborele de antrenare. Diametrul mare al arcului disc trebuie să se potrivească cu carcasa articulației homocinetice (vezi ilustrația).

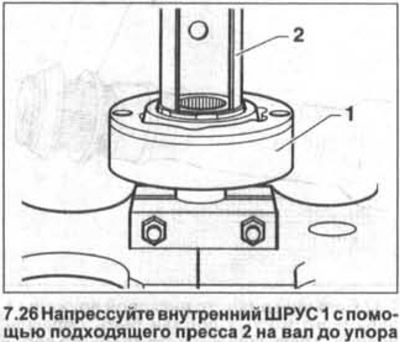

26. Apăsați articulația homocină interioară 1 pe arbore folosind o presă adecvată 2 până se oprește (vezi ilustrația).
Atenţie! Partea teșită de pe diametrul interior al cuștii articulației CV trebuie să fie orientată spre flanșa de împingere a arborelui de antrenare.
27. Folosind cleștii HAZET 1847-61, instalați noul inel de reținere în canelura arborelui de antrenare.
28. Lipiți o nouă garnitură de etanșare pe carcasa articulației homocinetice, după ce ați îndepărtat mai întâi folia de protecție de pe aceasta.
Atenţie! Suprafața carcasei articulației CV de care va fi lipită garnitura trebuie degresată. Nu trebuie să existe urme de grăsime sau ulei pe el.
29. Umpleți articulația homocină cu unsoare "eternă", de exemplu, LM47 Liqui Moly. Jumătate din volumul de lubrifiant este umplut în manșetă, iar cealaltă jumătate în articulație.
30. Așezați manșeta pe carcasa articulației CV, după ce ați aplicat mai întâi etanșant VW-D454 300 A2 pe suprafețele de etanșare.
31. Asigurați manșeta cu cleme noi, strângându-le cu un clește special, de exemplu, HAZET 1847.
32. Articulație homocinetică VL 100/107 Așezați un nou capac pe carcasa articulației homomotrice.
33. Montați arborele de antrenare la loc.
Articulație CV interioară "Tripod"
Demontarea
34. Scoateți carcasa articulației homocinetica de pe arborele de antrenare.
35. Scoateți inelul de reținere 15 cu un clește adecvat, de ex. HAZET 1846, de pe arborele de antrenare (vezi ilustrația 6.0a).
36. Scoateți pinionul cu role din arborele de antrenare folosind o presă adecvată.
37. Scoateți etanșarea articulației CV de pe arborele de antrenare.
Instalare
38. Așezați un guler de prindere pe arborele de antrenare, care este instalat pe centura de siguranță a manșetei cu diametru mic.
39. Instalați o manșetă nouă pe arbore dacă cea veche este deteriorată sau cauciucul său a devenit casant.
40. Așezați pinionul cu role cu partea teșită pe orificiul de montare pe arborele de antrenare și apăsați-l cu o presă adecvată până se oprește.
Atenţie! Înainte de aceasta, lubrifiați canelurile de pe arbore și în orificiul de montare al pinionului.
41. Instalaţi un nou inel de reţinere în canelura arborelui de antrenare.
42. Umpleți jumătate din grăsimea de la trusa de reparații în articulația homocinetică și în carcasa articulației homocinetice.
43. Așezați manșeta pe articulația CV și fixați-o cu cleme noi.
44. Strângeți clemele de fixare de pe centurile de siguranță.
Atenţie! Când instalați articulația homocină de trepied AAR 3300i, asigurați-vă că orificiile pentru șuruburile care fixează articulația homocină de flanșa de pe cutia de viteze sunt aliniate.
45. Montați arborele de antrenare la loc.
