1 - șuruburi autoblocante, 35 Nm
2 - capac de praf
3 - ștecher cu șurub la orificiul de evacuare a aerului
4 - cilindru scaun frana
5 - șurub de ghidare
6 - capac de protectie
7 - suport scaun frână
8 - inel anti-praf
9 - piston scaun frână
10 - inel de etanșare cilindru
Pistonul este deșurubat folosind o unealtă specială.

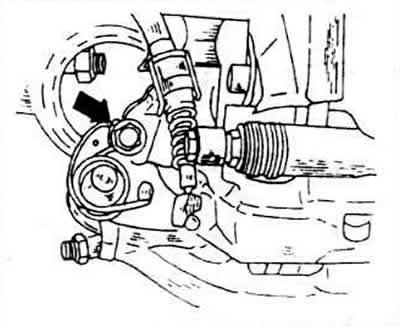

Prindeți cilindrul într-o menghină și deșurubați suportul cablului frânei de mână.
Folosind o cheie specială, deșurubați pistonul de pe scaunul de frână.

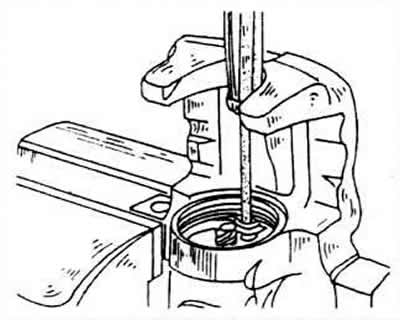

Folosind o șurubelniță, ridicați cu grijă inelul de etanșare plasat în interiorul găurii cilindrice.
Curățați temeinic toate piesele și dacă cilindrul este în stare bună, folosiți piesele de schimb pentru reasamblare. Daca suportul scaunului de frana este inlocuit, acesta este bine acoperit si mutat la boltul de ghidare, suportul trebuie inlocuit in caz de deteriorare a mansetelor de protectie sau a boltului de ghidare, suporturile vin ca piese de schimb.
Introduceți un nou inel O în canelură, acoperindu-l cu lichid de frână sau unsoare de frână.

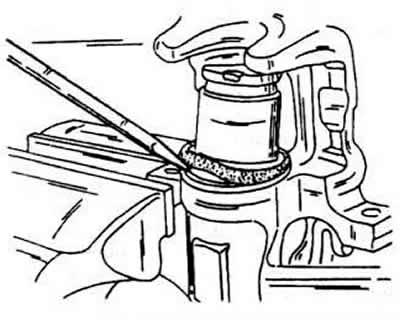

Poziționați inelul de praf cu buza exterioară de etanșare spre piston și introduceți pistonul în orificiul cilindrului. Lubrifiați suprafața pistonului cu lichid sau unsoare de frână.
Folosind o șurubelniță, introduceți cu grijă buza de etanșare interioară a inelului de praf în canelura cilindrului.
Introduceți o cheie specială în piston și întoarceți pistonul spre interior. Când înșurubați, apăsați uniform pistonul. Când pistonul este la locul său, buza de etanșare exterioară a inelului de praf se va potrivi în canelura pistonului.
Ungeți supapa de aer cu unsoare de frână și înșurubați. Aerul trebuie mai întâi evacuat de pe scaunul de frână, pentru a face acest lucru, puneți un furtun pentru a elimina aerul de pe supapa de aer și puneți celălalt capăt al furtunului pe o seringă umplută cu lichid de frână. Puteți, de exemplu, să utilizați un sifon de acid folosit pentru a controla acidul bateriei; trebuie, desigur, curatat impecabil in prealabil. Injectați lichid de frână până când până când apar bule la punctul de conectare cu furtunul de frână.
Scaunul de frână este acum gata de instalare din nou.
