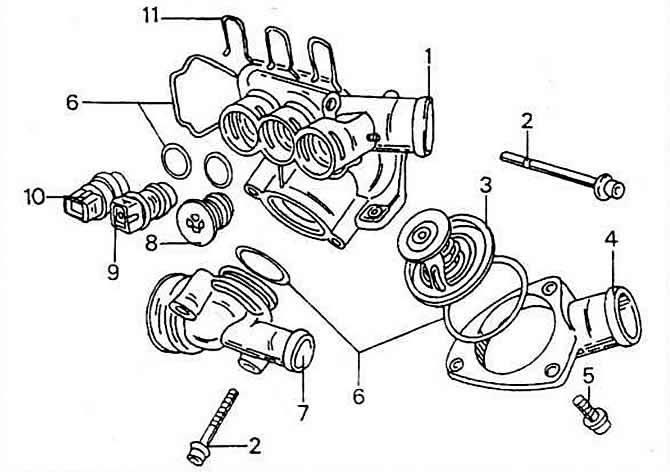

1 - ciało
2 - śruba z wewnętrznym sześciokątem. 10 Nm
3 - termostat
4 - pokrywa obudowy termostatu
5 - śruba z wewnętrznym sześciokątem. 10 Nm
6 - «O» pierścień uszczelniający w kształcie
7 - pokrywa obudowy
8 - wtyczka
9 - czujnik temperatury do monitorowania pracy wentylatora chłodnicy
10 - czujnik temperatury układu wtryskowego
11 - zaciski zabezpieczające
Termostat znajduje się w obudowie pompy wodnej pod pokrywą uszczelnioną oringiem. Termostat można wyjąć, zdejmując wąż na końcu pokrywy i odkręcając pokrywę. Zdejmij o-ring z pokrywy i natychmiast sprawdź.
Termostat nie nadaje się do naprawy; jeśli jest uszkodzony, należy go wymienić.
Termostat znajduje się w osobnej obudowie, która poza samym termostatem ma dwa czujniki temperatury: jeden do pomiaru temperatury płynu chłodzącego, a drugi do monitorowania wentylatora chłodnicy.
Cechą konstrukcyjną zarówno czujników temperatury, jak i zainstalowanej wtyczki jest mocowanie, które nie skręca się we właściwą stronę. jak się zwykle oczekuje, ale który jest zabezpieczony zaciskami sprężynowymi. Czujniki temperatury i korek wyposażone są w o-ringi, a samo uszczelnienie jest zapewnione poprzez wzajemne ściśnięcie tych o-ringów przy twardym pasowaniu kołnierzy uszczelniających.
W przypadku wyjęcia wtyczek nie wolno ich pomylić, gdyż czujnik temperatury, przeznaczony do pomiaru temperatury płynu chłodzącego, ma dwa piny łączące, natomiast drugi - przeznaczony do monitorowania wentylatora chłodnicy - ma 4 piny.
Sam termostat znajduje się pod pokrywą (do którego podłączony jest wąż), który jest uszczelniony uszczelką w kształcie litery O. Termostat można wyjąć po zdjęciu wężyka na końcu osłony i odkręceniu osłony. Uszczelka jest oddzielona od pokrywy i natychmiast sprawdzana.

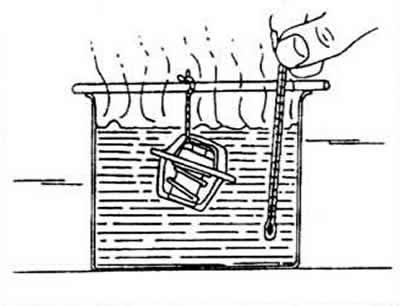

Prosty test termostatu można wykonać w następujący sposób.
Termostat jest opuszczany na kawałku drutu do zbiornika z zimną wodą.
Zawieś termostat w ten sam sposób.
Stopniowo podgrzewaj wodę i sprawdź, czy termostat zaczyna się otwierać przy temperaturze 85°C. Przy 105°C termostat powinien się całkowicie otworzyć.
Przy tej kontroli kołek termostatu powinien wystawać z niego na co najmniej 7 mm. Jeśli termostat nie przejdzie tego testu, należy go wymienić. Podczas montażu termostatu stosuje się okrągłą uszczelkę. Sprawdź zacisk przed ponownym podłączeniem go do węża. Napełnij układ chłodzenia.
Jeśli z obudowy termostatu zostały usunięte inne części, podczas instalacji należy wziąć pod uwagę następujące punkty
Przymocuj obudowę termostatu do silnika za pomocą nowego o-ringu i dokręć długie śruby momentem 10 Nm.
Po zdjęciu pokrywy obudowy (7) i przewód płynu chłodzącego, O-ring jest wymieniony. Rura płynu chłodzącego jest mocno wciśnięta w pokrywę, a pokrywa jest przykręcona do obudowy termostatu momentem dokręcania 10 Nm.
Jeśli czujniki temperatury zostaną usunięte (zaciski sprężynowe są wyciskane śrubokrętem), następnie instalowany jest nowy pierścień uszczelniający, odpowiedni czujnik jest mocno włożony do otworu, a zaciski sprężynowe są dociskane do góry. Zacisk sprężynowy musi «siedzieć» mocno, w przeciwnym razie niemożliwe jest zapewnienie niezawodnego uszczelnienia.
Jeśli przewód płynu chłodzącego został usunięty. następnie nowe pierścienie uszczelniające są instalowane na obu końcach tej rury, a rura jest wciskana w punkty mocowania.
