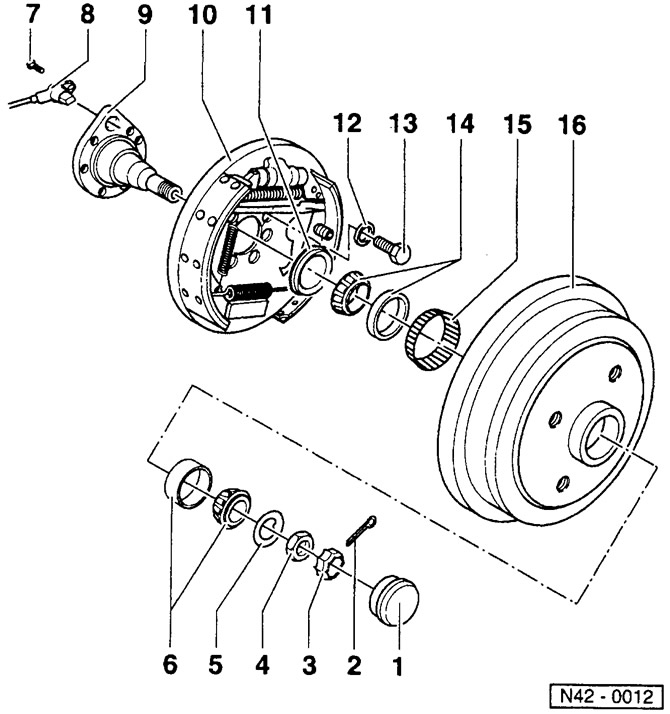

Колело с барабанен спирачен механизъм

• 1 - защитна капачка
• 2 — шплинт

Винаги сменяйте.

• 3 - заключваща шайба на короната
• 4 - шестостенна гайка

За регулиране на радиалната хлабина в лагера.

• 5 - миене под налягане
• 6 — външен лагер на главината на колелото

Избийте външния пръстен с меден щифт.

• 7 - Шестограмен болт, 10 Nm
• 8 — сензор за скорост на въртене

Само при автомобили с ABS.

• 9 — дръжка на ос

Забележка: Изправянето на шийката на оста не е разрешено.

• 10 - спирачен щит

Заедно с шийката на оста, той е завинтен към задния мост.

• 11 — уплътнителен пръстен

Напълнете зоната между работните ръбове с универсална грес.

• 12 - дискова пружина

Голямата опорна повърхност е обърната към спирачния щит.

• 13 - Болт с шестостенна глава, 60 Nm
• 14 — вътрешен лагер на главината на колелото

Избийте външния пръстен с меден щифт,

• 15 — ротор

Натиснат, само за автомобили с ABS.

• 16 - спирачен барабан

Преди да свалите спирачните накладки, свалете ги с помощта на отвора с резба под болта на колелото. Преди монтаж напълнете главината с универсал! с мазнина от свинска мас.
