- Zawsze wymieniaj uszczelki kolektora wydechowego.
- Zawsze wymieniaj uszczelki znajdujące się między kołnierzem kolektora a rurą wydechową.

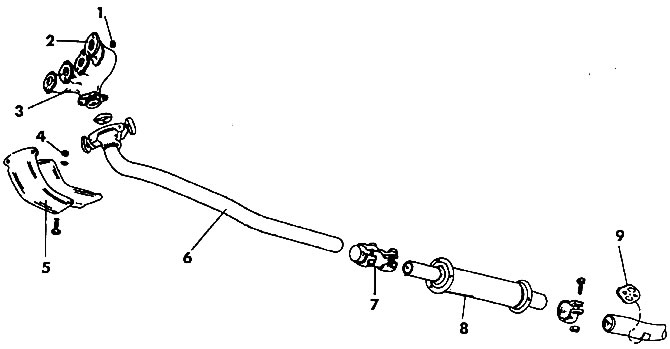

Rysunek 264. Przednia część układu wydechowego: 1 - nakrętka (25 Nm); 2 - uszczelka kolektora; 3 - kolektor wydechowy; 4 - nakrętka (10 Nm); 5 - osłona termiczna (turbodiesel); 6 - rura dolotowa; 7 - złącze; 8 - tłumik przedni; 9 - zawieszenie gumowe
Kolektor wydechowy wymienia się w następujący sposób:
- Poczekaj, aż system ostygnie.

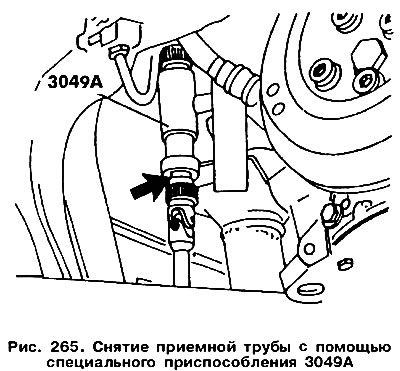

- Wyrównaj szczelinę między kołkami specjalnego narzędzia 3049A (rysunek 265) ze szczelinami między otworami w płytce sprężynowej. Kierunek obrotu w celu ściśnięcia płyty jest oznaczony strzałką na płycie.

- Włóż kołki urządzenia w otwory płytki sprężynowej. Regulowana strona urządzenia powinna być skierowana w dół, jak pokazano na rysunek 265. Strzałka wskazuje miejsce, w którym powinna znajdować się płytka sprężynowa. Włóż trójnik do urządzenia i przesuwaj urządzenie aż do oporu.
- Przesuwając rurę dolotową w kierunku usuniętej płytki sprężynowej, należy zdjąć płytkę.
- Odkręć nakrętki i zdejmij kolektor wydechowy wraz z uszczelkami.
Montaż kolektora wydechowego odbywa się w odwrotnej kolejności, biorąc pod uwagę następujące elementy:
- Zawsze wymieniaj uszczelki kolektora wydechowego oraz uszczelki między kołnierzem kolektora a rurą spustową.
- Podczas instalacji należy wsunąć płytkę sprężynową do wycięcia kolektora wydechowego, a następnie ścisnąć narzędzie 3049. Następnie można zabezpieczyć drugi koniec.
- Sprawdź, czy płytka jest prawidłowo zamontowana w wycięciu.
- Podczas montażu rury wydechowej należy luźno zamocować obejmę. Wyrównaj wszystkie elementy układu i dopiero wtedy dokręć nakrętki zaciskowe momentem 25 Nm.
- Dokręć nakrętki i śruby wszystkich pozostałych podzespołów, a także śruby mocujące rurę wydechową momentem dokręcania 25 Nm.
- Wymień zawieszenia gumowe, zwracając uwagę na ich konstrukcję, gdyż nie wszystkie są takie same.
- Podczas montażu tylnego tłumika należy sprawdzić, czy pierścień gumowo-metalowy nie jest uszkodzony. Dokręć nakrętki mocujące momentem 25 Nm.
- Po zakończeniu pracy należy uruchomić silnik i sprawdzić na biegu jałowym, czy elementy układu wydechowego uderzają w elementy konstrukcyjne nadwozia.
Na rysunek Na rysunku 266 pokazano środkową i tylną część układu wydechowego. Wymiana tych jednostek nie jest szczególnie trudna. Dokręć nakrętki i śruby wszystkich zacisków momentem dokręcania 25 Nm.

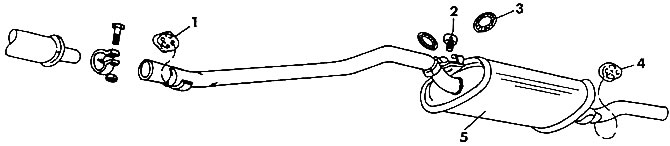

Rysunek 266. Środkowa i tylna część układu wydechowego: 1 - zawieszenie gumowe; 2 - korek gumowy; 3 - pierścień; 4 - zawieszenie gumowe; 5 - tłumik tylny
