Sprawdzanie i regulacja zbieżności kół przednich (zawieszenie na drążku skrętnym) (VW Beetle)

Badanie

Ustaw koła prosto.

Umieść kątomierz na tarczy koła i zaznacz kredą położenie urządzenia.

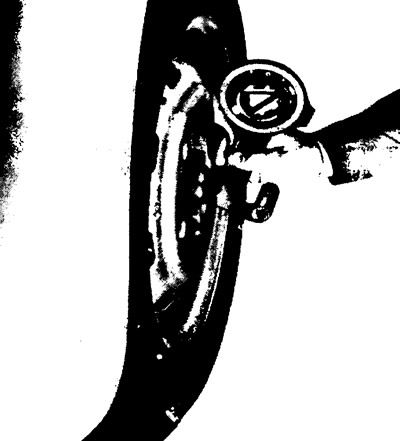

Ustaw urządzenie tak, aby pęcherzyk powietrza znajdował się w środkowej pozycji.

Oblicz wartość pochylenia koła.

Obróć samochód o pół obrotu do przodu.

Ponownie przyłóż kątomierz do miejsca oznaczonego kredą i powtórz pomiar.

Średnią wartość pochylenia kół określa się na podstawie pierwszego i drugiego pomiaru.

Modyfikacja

Pochylenie kół przednich reguluje się poprzez obrót tulei mimośrodowej.

Ustaw kątomierz pod wymaganym kątem pochylenia (zobacz tabelę na końcu rozdziału) i umieść ją na tarczy koła w miejscu oznaczonym kredą.

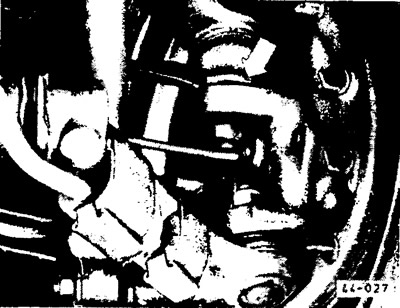

Odkręć nakrętkę sześciokątną na górnym zawiasie podporowym (zobacz strzałkę) i obracaj tuleję mimośrodową, aż poziom będzie ustawiony w pozycji środkowej.

Po dokonaniu regulacji dokręć nakrętkę sześciokątną.
