Премахване и инсталиране на педала на газта (VW Passat B6)

Съдържание: Премахване на педала на газта ↓ Монтаж на педала на газта ↓

Премахване на педала на газта

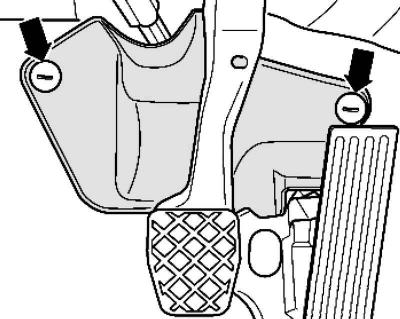

Фиг. 2.214. Капак на кормилната колона

Свалете капака на кормилната колона (фиг. 2.214).

Извадете щепсела с отвертка.

Отстранете монтажния винт.

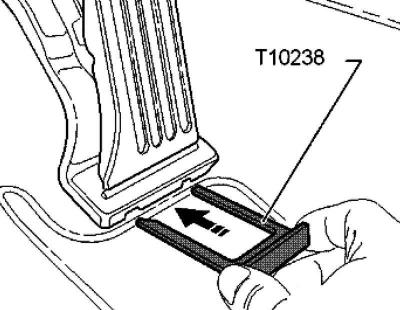

Фиг. 2,215. Инсталиране на главен ключ

Поставете, както е показано на фигура 2.215, в специалните отвори, докато спре, и отстранете модула на педала на газта.

Изключете електрическия щепсел и освободете кабела от модула на педала.

Монтаж на педала на газта

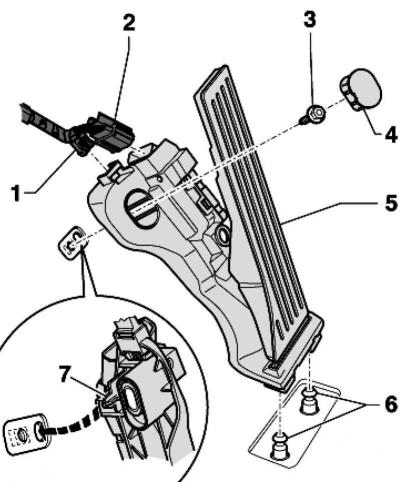

Фиг. 2,216. Схема за монтаж на педала на газта

Поставете зъбчето на кабелния водач 1 и свържете щепсела 2 към модула на педала на газта (фиг. 2,216).

Монтирайте модула на педала на газта върху монтажните болтове 6.

Поставете центриращия щифт 7 в отвора на дъното.

Затегнете сглобката на педала на газта с болт 3 до момент на затягане от 10 Nm.

Поставете капачка 4.

Монтирайте капака на кормилната колона.
