Монтиране на главата на цилиндъра

Забележка. Сменяйте уплътнителните уплътнения при всяко сваляне на главата на цилиндъра.

Поставете ново уплътнение на главата на цилиндъра с маркировката "oben" ("top"), обърната към равнината на главата.

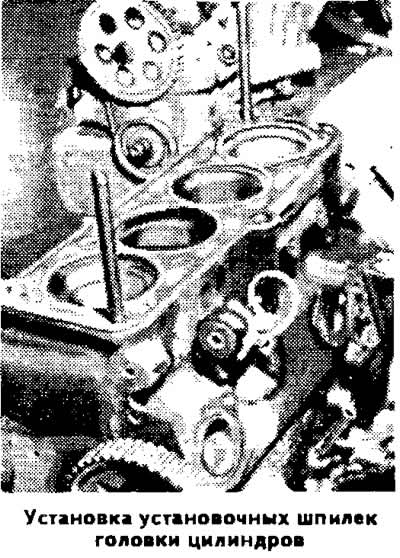

Поставете болтове 8 и 10 (вижте снимката) в отворите на главата на цилиндъра или завийте монтажните шпилки в отворите за тези болтове в блока на цилиндъра, след което монтирайте главата на цилиндъра.

Поставете нови шайби и болтове на цилиндровата глава.

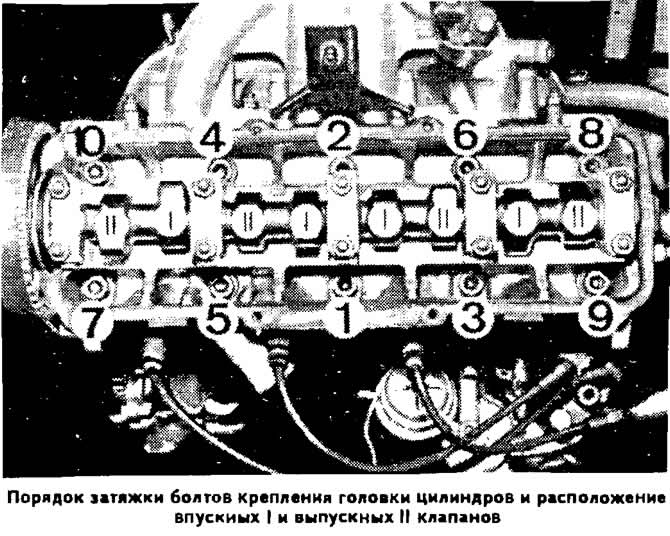

Постепенно затегнете монтажните болтове на главата на цилиндъра, като следвате показания ред (вижте снимката), на три стъпки:

• 1-ви прием: 4 kgs m;
• 2-ро приемане: 6 kgf·m;
• стъпка 3: Завъртете на 180°.

Монтирайте задвижващия ремък на разпределителния вал, както е описано по-горе.

Проверете и, ако е необходимо, регулирайте хлабините на клапаните.

Монтирайте задвижващия ремък на алтернатора, обтегача и регулирайте обтягането на ремъка.

Монтирайте изпускателния колектор и фланеца на изпускателната тръба.

Поставете отново всмукателния колектор и карбуратора.

Свържете маркучите на системата за охлаждане и отопление към главата на цилиндъра.


Монтирайте капака на главата на цилиндъра.

Прикрепете вакуумните маркучи към карбуратора, свържете щепселните съединители, свържете електрическите проводници и кабела на дросела.

Монтирайте въздушния филтър.

Инсталирайте запалителни свещи и проводници с високо напрежение.

Напълнете охладителната система на двигателя с охлаждаща течност.

Свържете проводника към отрицателния извод на батерията.

Стартирайте двигателя и проверете неговата работа и, ако е необходимо, регулирайте момента на запалване, оборотите на двигателя на празен ход и хлабините на клапаните.
