Montáž hlavy a inštalácia vačkového hriadeľa (VW Lt 28)

Zostavenie hlavy

• Namažte driek ventilov olejom a nainštalujte ich do hlavy; ak je to možné, nainštalujte opätovne použité ventily na ich pôvodné miesta.
• Nainštalujte spodné puzdrá ventilových pružín.
• Nasaďte tesniace krúžky na driek ventilu. Aby ste predišli poškodeniu tesniacich krúžkov, použite špeciálny nástroj.
• Nainštalujte ventilové pružiny, horné skrinky a montážne konzoly.

Inštalácia vačkového hriadeľa

Pred montážou hlavy valcov na motor, najmä ak motor nebol demontovaný z vozidla, sa odporúča namontovať vačkový hriadeľ, kým je hlava valcov na pracovnom stole. To umožňuje nastaviť vôle ventilov a tiež uľahčuje montáž tesniaceho krúžku vačkového hriadeľa.

• Nainštalujte zdvíhače ventilov do príslušných sediel spolu s ich nastavovacími doskami, ktoré zostali na mieste počas demontáže vačkového hriadeľa. Značky na doskách musia byť na strane oproti vačkovému hriadeľu. Pred inštaláciou namažte kontaktné plochy olejom.
• Hlavu umiestnite na drevené kliny tak, aby boli spojovacie plochy hlavy od stola vzdialené. To umožní niektorým ventilom vyjsť zo svojich sediel, zatiaľ čo sa uťahujú kryty ložísk vačkového hriadeľa.
• Vložte vačkový hriadeľ do ložísk a nainštalujte ho do polohy, v ktorej vačky 1. valca smerujú nahor.
• Namažte čapy vačkového hriadeľa olejom.

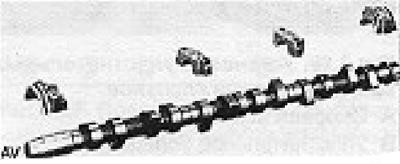

• Nasaďte kryt 2. a 3. ložiska, ložisko č. 1 je predné ložisko. Upozorňujeme, že otvory pre montážne skrutky sú odsadené od čapov ložísk a nie je potrebné úplne dotiahnuť kryty ložísk.
• Nasaďte predné a zadné ložiskové viečka a striedavo a naprieč utiahnite skrutky ložiskových viečok.

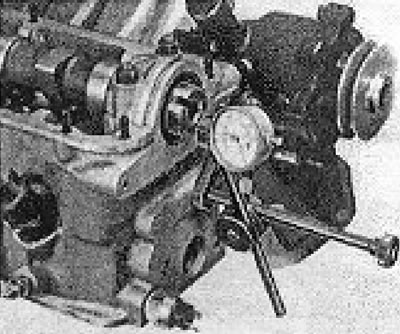

• Skontrolujte vôľu na strane vačkového hriadeľa.

• Nainštalujte O-krúžky na prednú a zadnú časť vačkového hriadeľa. V katalógu náhradných dielov majú oba krúžky rovnaké číslo. Smer otáčania doprava a doľava je znázornený šípkou na krúžku. Krúžok so šípkou smerujúcou doprava by mal byť nainštalovaný vpredu, krúžok so šípkou smerujúcou doľava - v zadnej časti hlavy.
• Namažte tesniace pery a vonkajšie časti krúžku olejom. Na inštaláciu tesniacich krúžkov musíte použiť oceľový krúžok (priemer zodpovedajúci vonkajšiemu priemeru tesnení), zatlačte ho úplne do rímsy.
• Namontujte ozubené koleso predného vačkového hriadeľa.
• Vložte skrutku s plochou podložkou. Podoprite prevodový stupeň špeciálnym zariadením a najskôr utiahnite skrutky na príslušný krútiaci moment. Zadné ozubené koleso vačkového hriadeľa sa inštaluje pri inštalácii palivového čerpadla.
