Scoaterea plăcuțelor de frână de pe etrierul FN-3 (VW Golf 4)

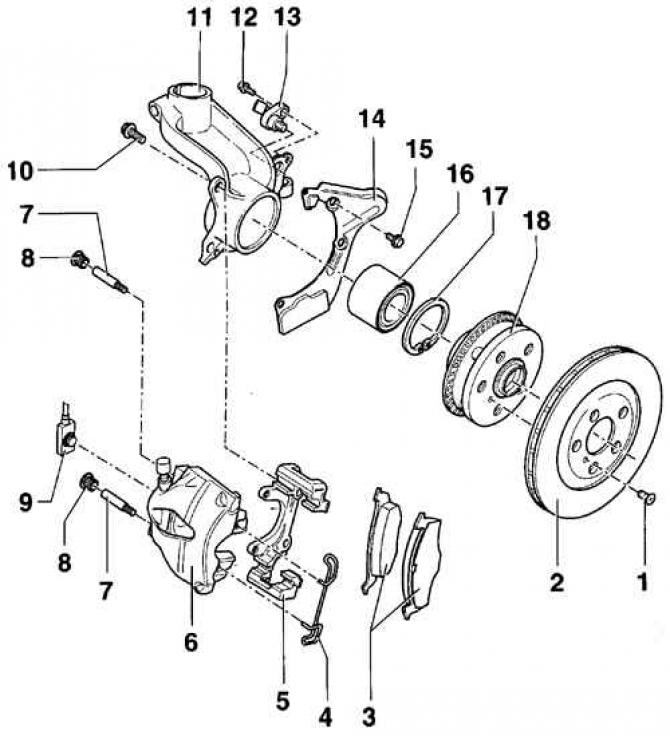

Frână față cu etrier FN-3

• 1 - Șurub cu cap Phillips, 4 Nm;
• 2 - disc de frana. Dacă este necesară înlocuirea, înlocuiți ambele discuri de frână față. Înainte de a scoate discul de frână, etrierul trebuie scos;
• 3 - plăcuțe de frână;
• 4 - zăvor cu arc;
• 5 - suport etrier;
• 6 - suport;
• 7 - șurub de ghidare, 28 Nm;
• 8 - capac de protectie;
• 9 - furtun de frana cu varf pentru un bolt tubular, 35 Nm. Când înlocuiți plăcuțele de frână, nu deșurubați furtunul de frână;
• 10 - șurub cu cap moletat, 125 Nm. Înainte de a înșuruba șurubul, curățați suprafața de sprijin a capului șurubului și filetele;
• 11 - articulație de direcție;
• 12 - șurub hexagonal, 8 Nm;
• 13 - Senzor ABS;
• 14 - compartimentare;
• 15 - șurub, 10 Nm;
• 16 - rulment roata;
• 17 - inel de reținere;
• 18 - butuc roată cu rotor senzor ABS

Ordin de executare

Avertisment: Înlocuiți întotdeauna toate plăcuțele de frână de pe o osie a vehiculului, chiar dacă doar o plăcuță a atins limita de uzură. Dacă plăcuțele de frână urmează să fie reinstalate, acestea trebuie marcate înainte de demontare.

1. Slăbiți șuruburile de fixare a roții din față, apoi ridicați partea din față a vehiculului și sprijiniți-l pe suporturi.



[Textul este copiat de pe acest portal: www.vwmanual.ru]

2. Deșurubați șuruburile de fixare și scoateți roata.

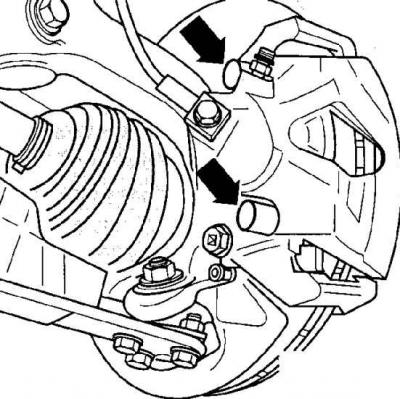

3. Scoateți capacele de praf care acoperă șuruburile de ghidare a etrierului.

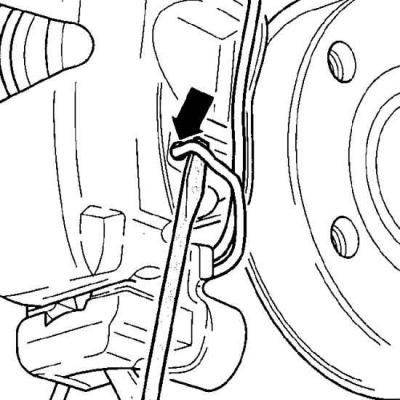

4. Folosind o lamă de șurubelniță ca pârghie, scoateți arcul de reținere din exteriorul etrierului.

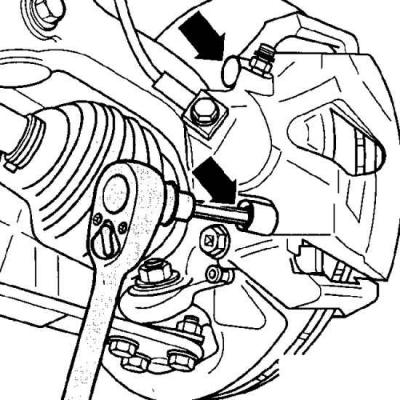

5. Scoateți șuruburile de ghidare a etrierului.


6. Scoateți etrierul și utilizați sârmă moale pentru a-l lega de bara din față.

Avertisment: etrierul de frână nu trebuie să atârne de furtunul de frână. Furtunul de frână nu trebuie să fie întins sau răsucit.

7. Scoateți plăcuța exterioară de frână din suportul etrierului.

8. Trageți plăcuța interioară de frână pentru a scoate arcul de reținere a plăcuței de pe pistonul etrierului.
