Pasek napędowy generatora i sprężarki klimatyzacji (VW Lt 2d)

Na rysunku pokazano schemat montażu paska napędowego alternatora bez sprężarki klimatyzacji 4.13a, schemat montażu paska napędowego generatora ze sprężarką klimatyzacji pokazano na rysunku 4.13b, schemat montażu paska napędowego z drugim generatorem pokazano na rysunku 4.13c.

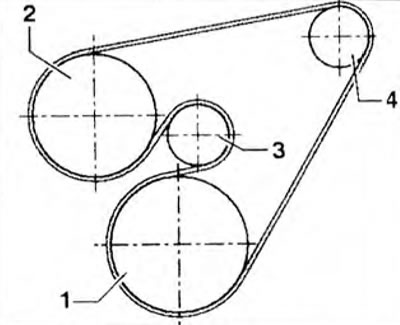

Rysunek 4.13a. Schemat montażu paska napędowego generatora bez sprężarki klimatyzacji: 1 - Koło pasowe wału korbowego; 2 - Koło pasowe sprzęgła wentylatora; 3 - Napinacz paska; 4 - Koło pasowe generatora.

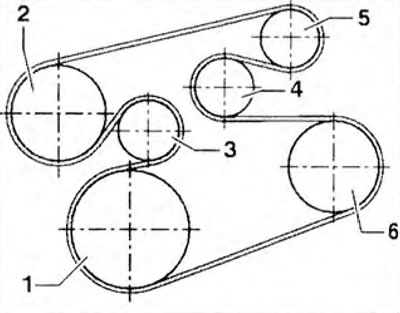

Rysunek 4.13b. Schemat montażu paska napędowego generatora ze sprężarką klimatyzacji: 1 - Koło pasowe wału korbowego; 2 Koło pasowe sprzęgła wentylatora: 3 - Napinacz paska; 4 Rolka prowadząca; 5 - Koło pasowe generatora; 6 - Koło pasowe sprężarki klimatyzacji

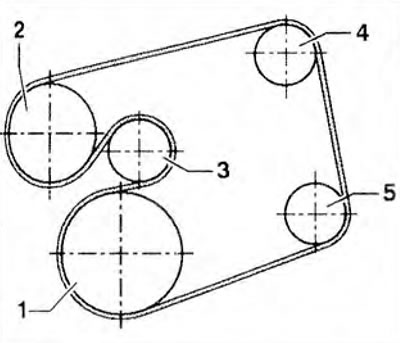

Rysunek 4.13c. Schemat montażu paska napędowego z drugim generatorem: 1 - Koło pasowe wału korbowego; 2 - Koło pasowe sprzęgła wentylatora; 3 - Napinacz paska; 4 - Koło pasowe generatora 1; 5 - Koło pasowe generatora 2.
