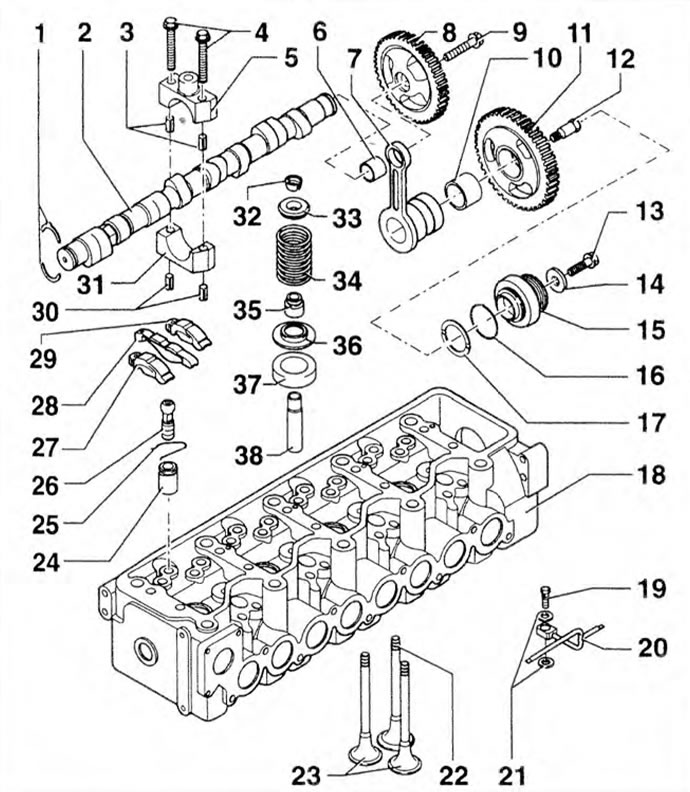

Rysunek 4.14. Mechanizm pomiaru czasu: 1.19 - Podkładki oporowe; 2 - Wałek rozrządu; 3, 32 - Palce sprężyste; 4, 9, 12, 15, 21 - Śruby; 5 - Górna pokrywa łożyska; 6 - Łożysko; 7 - Regulacja łożyska; 8 - Koło zębate wałka rozrządu: 10 - Panewka łożyska; 11 - Przekładnia pośrednia; 13 - Pokrywa; 14 - Pieczęć; 16 - Podkładka; 17 - Tuleja gwintowana; 18 - Pierścień ustalający; 20 - Głowica cylindra; 22 - Dysza olejowa; 23 - Pierścień uszczelniający; 24 - Zawór wydechowy; 25 - Zawory wlotowe; 26 - Wkładka gwintowana; 27 - Wiosna; 28 - Śruba regulacyjna; 29, 30 - Dźwignie zaworów ssących; 31 - Dźwignia zaworu wydechowego; 33 - Dolna pokrywa łożyska; 34 - Krakersy zaworowe; 35 - Płytka zaworowa; 36 - Wiosna; 37 - Uszczelka zaworu; 38 - Siedzisko sprężynowe; 9 - Tuleja; 40 - Tuleja prowadząca zaworu.
