Samochody z oznaczeniami literowymi silnika AYH, BKW
Wyjmij filtr paliwa.
Samochody z silnikami BLE i BWF
Zdejmij osłonę obejścia z chłodnicy EGR.
Operacje montażowe dla wszystkich pojazdów
Wyjmij generator trójfazowy.
UWAGA: Podczas wyjmowania uszczelki olejowej należy zachować ostrożność, aby nie uszkodzić powierzchni uszczelniającej.
Ostrożnie wyjmij stary pierścień uszczelniający za pomocą ściągacza T20143/1 (rysunek 2.178).
Usuń resztki oleju z wału napędowego generatora trójfazowego za pomocą czystej szmatki.

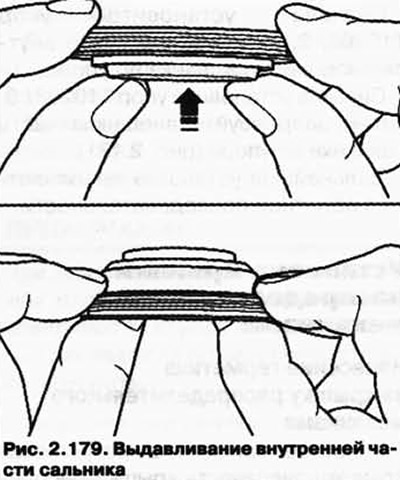

Naciśnij wewnętrzną część uszczelki na zewnątrz, jak pokazano na rysunku 2.179.

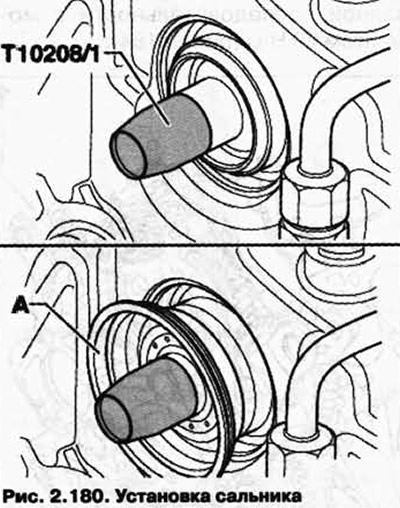

Przykręcić ręcznie tuleję prowadzącą T10208/1 do wału napędowego generatora trójfazowego i ostrożnie zamontować uszczelkę A do oporu (rysunek 2.180).

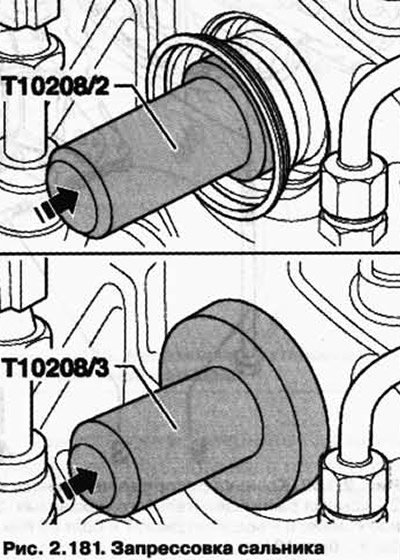

Najpierw zamontuj ogranicznik T10208/2, a następnie naciśnij wewnętrzną część uszczelki olejowej, aż do oporu.
Najpierw zamontuj ogranicznik T10208/3, a następnie dociśnij zewnętrzną część uszczelki, aż się zatrzyma (rysunek 2.181).
Dalszą instalację przeprowadza się w odwrotnej kolejności.
