Spis treści: Wyjmowanie ↓ Instalacja ↓
Wyjmowanie
1a. Zdejmij obudowę dźwiękochłonną.
Dla silników z oznaczeniem literowym BSA
2a. Zdejmij rurę wydechową.
Do silników z oznaczeniem literowym BUD
26. Zdejmij rurę wydechową.

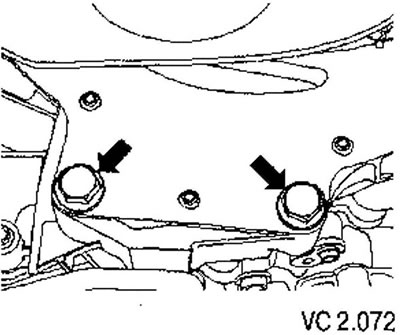

36. Odkręć śruby (strzałki) i zdejmij pokrywę obudowy skrzyni biegów.
Dalszy ciąg opisu prac dla wszystkich pojazdów
4. Odłączyć złącze czujnika poziomu oleju i temperatury (G266).
5. Spuść olej silnikowy.
6. Odkręć śruby mocujące miskę olejową.
7. Zdejmij miskę olejową. W razie konieczności należy użyć gumowego młotka.
(Oryginał artykułu jest dostępny na stronie internetowej: «vwmanual.ru»)
8. Za pomocą płaskiego skrobaka usuń resztki uszczelniacza z bloku cylindra.

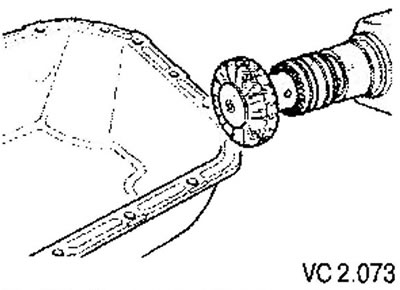

9. Usuń resztki uszczelniacza z miski olejowej za pomocą obracającej się szczotki, np. wiertarki ręcznej z plastikową szczotką (załóż okulary ochronne).
10. Oczyścić i odtłuścić powierzchnie siedzisk. Nie powinno być na nich śladów oleju.
Instalacja
Uwaga!
- Zwróć uwagę na datę ważności uszczelniacza.
- Miskę olejową należy zamontować w ciągu 5 minut od nałożenia uszczelniacza silikonowego.
- Miskę olejową montuje się łatwiej i dokładniej, jeżeli w dwóch miejscach kołnierza bloku cylindrów, pełniących funkcję prowadnic, wkręci się sworznie gwintowane M6.

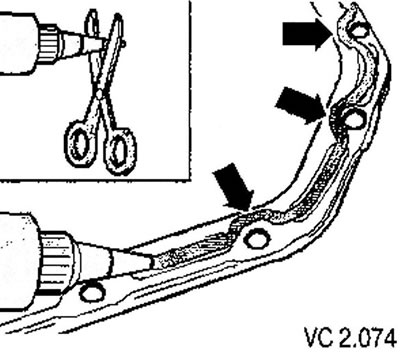

1. Odetnij końcówkę rurki w miejscu przedniego oznaczenia (otwór 0; około 3 mm).
2. Nanieść środek uszczelniający na czyste powierzchnie miski olejowej, jak pokazano na rysunku. Grubość warstwy uszczelniacza (ściegu) powinna wynosić 2-3 mm. W obszarze otworów gwintowanych, ścieg uszczelniacza powinien opasywać otwory od wewnątrz (strzałki).
Uwaga! Warstwa uszczelniacza nie powinna być grubsza niż określone wymiary, w przeciwnym razie nadmiar uszczelniacza może przedostać się do miski olejowej i zatkać filtr siatkowy w misce.
3. Natychmiast zamontuj miskę olejową i lekko dokręć wszystkie śruby mocujące.
4. Dokręć śruby mocujące miskę olejową momentem 13 Nm.
Do silników z oznaczeniem literowym BUD
5. Zamontuj pokrywę obudowy przekładni i dokręć śruby mocujące (strzałka) momentem 40 Nm.
Ważne! Po zamontowaniu miski olejowej należy odczekać około 30 minut, aż uszczelniacz stwardnieje. Dopiero potem można dolać oleju silnikowego.
