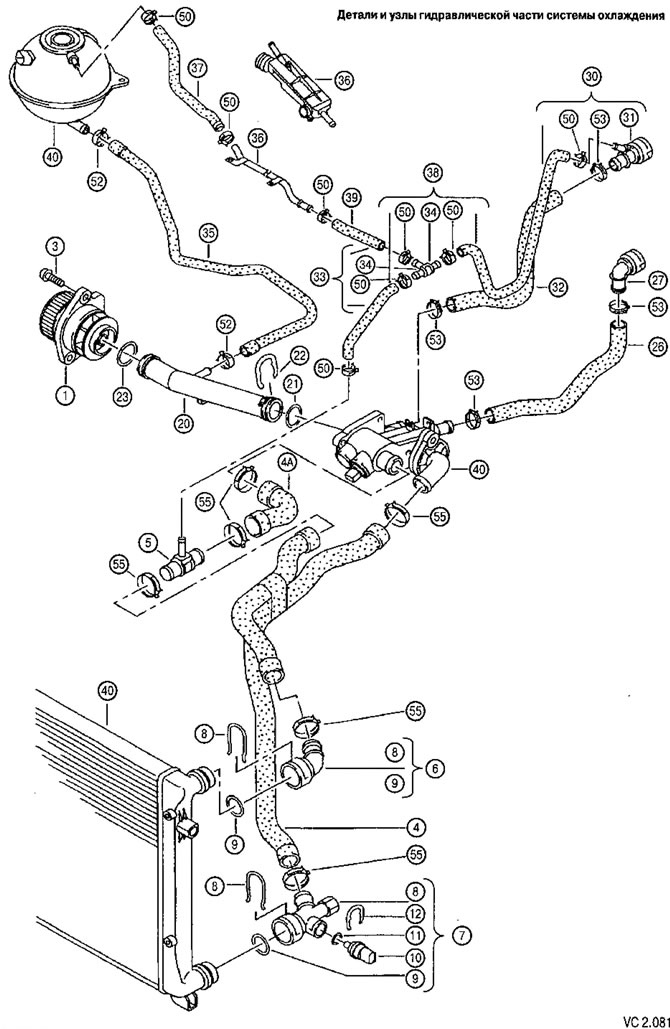

Specyfikacja części i zespołów części hydraulicznej układu chłodzenia do rysunku VC2.081
| Poz. | Numer części | Nazwa | Notatka | Szt. |
| 1 | b036121005S | Pompa płynu chłodzącego z uszczelką klejoną | VSA | 1 |
| (1) | b036121005SX | Pompa płynu chłodzącego z uszczelką klejoną | VSA | 1 |
| (1) | b036121008K | Pompa płynu chłodzącego z uszczelką klejoną | BUD | 1 |
| (1) | 6036121008KX | Pompa płynu chłodzącego z uszczelką klejoną | BUD | 1 |
| 3 | N90215604 | Śruba imbusowa (kombinowana) | M8x35-Z0 | 2 |
| 4 | 1K0121086M | Wąż układu chłodzenia (obudowa termostatu - chłodnica układu chłodzenia) | VSA | 1 |
| (4) | 1K0122051EP | Wąż układu chłodzenia (obudowa termostatu - chłodnica układu chłodzenia) | BUD | 1 |
| 4A | 1K0121101K | Wąż układu chłodzenia | VSA | 1 |
| (4A) | 1K0121101CM | Wąż układu chłodzenia | BUD | 1 |
| 5 | 1K0121087D | Dystrybutor | 1 | |
| 6 | 1J0122291 | Szybkozłącze | 1 | |
| (7) | 1K0122291N | Szybkozłącze (bez klimatyzacji) | 1 | |
| 7 | 1K0122291AE | Szybkozłącze (z klimatyzacją) | 1 | |
| 8 | 1J0121142 | Zatrzask sprężynowy | X | |
| 9 | N90765301 | Pierścień uszczelniający | 32x4-N | X |
| (10) | 1J0959481A | Podwójny wyłącznik termiczny (bez klimatyzacji) | Złącze 3-pinowe 95-84C/102-91C | 1 |
| 10 | 06A919501 | Czujnik temperatury do samochodu (z klimatyzacją). | Złącze 2-pinowe | 1 |
| 11 | N90316802 | Pierścień uszczelniający | 19,6x3,6 | 1 |
| 12 | 032121142 | Zatrzask sprężynowy do samochodów (z klimatyzacją) | 2 | |
| 20 | 032121065G | Rurka wodna | 1 | |
| 21 | 032121666 | Pierścień uszczelniający | 36,5x3,5 | 1 |
| 22 | 032121142D | Zatrzask sprężynowy | 1 | |
| 23 | 032121665A | Pierścień uszczelniający | 37,5x4 | 1 |
| 26 | 2K0122073K | Wąż układu chłodzenia | VSA | 1 |
| (26) | 2K0121073C | Wąż układu chłodzenia | BUD | 1 |
| 27 | 1K0122291J | Szybkozłącze | 1 | |
| 30 | 2K0122157L | Wąż wodny z szybkozłączką | VSA | 1 |
| 31 | 1K0122291C | Szybkozłącze | VSA | 1 |
| (31) | 1 K0122291AL | Szybkozłącze | BUD | 1 |
| 32 | 2K0122157AG | Wąż układu chłodzenia | BUD | 1 |
| 33 | 1 KO 122 447 S J | Wąż układu chłodzenia | VSA | 1 |
| 34 | N90693001 | Koszulka w kształcie litery T | 8x8x8 VSA | 1 |
| (34) | N91033401 | Koszulka w kształcie litery T | 8x8x8-60 BUD | 1 |
| 35 | 1K0122109AJ | Wąż układu chłodzenia (zbiornik wyrównawczy, rura wodna) | VSA | 1 |
| 36 | 1K0121070AC | Rurka wodna | VSA | 1 |
| (36) | Rurka wodna | BUD | ||
| 37 | 1K0121447AR | Wąż układu chłodzenia | VSA | 1 |
| (37) | 1K0122447FD | Wąż układu chłodzenia | BUD | 1 |
| 38 | 2K0122447V | Wąż układu chłodzenia | BUD | 1 |
| 39 | 1K0121447DA | Wąż układu chłodzenia | BUD | 1 |
| 50 | bN90686701 | Zacisk | B14X12 | X |
| 52 | N90686901 | Zacisk | 623x12 | X |
| 53 | N90687001 | Zacisk | B27x12 | X |
| 55 | N90687201 | Zacisk | 840x12 | X |
