Grupa korbowodu i tłoka (VW Caddy 3)

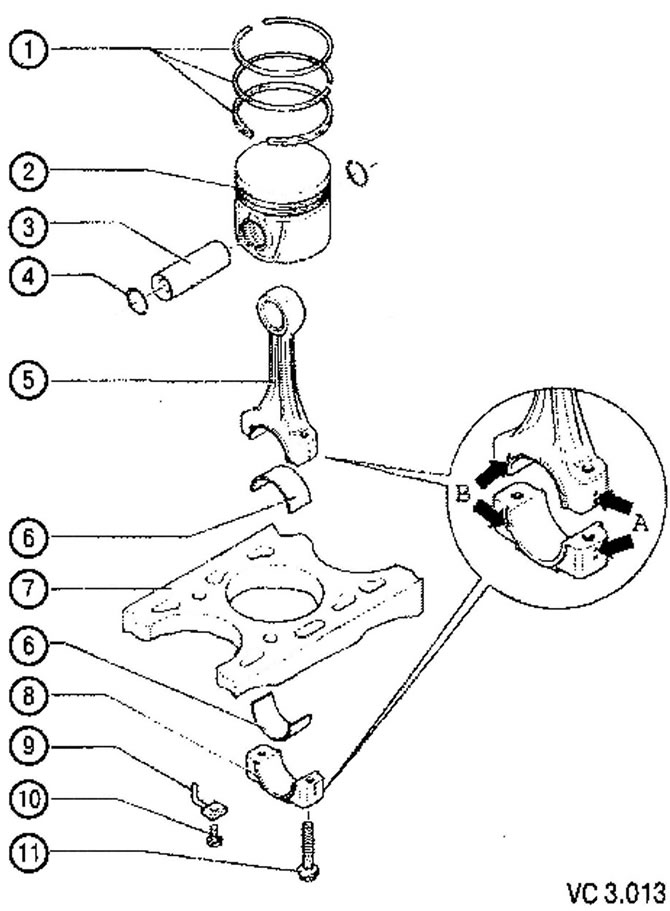

Wykaz części zespołu tłokowego z notatkami technologicznymi dotyczącymi naprawy do rysunku VC3.013:
1. Pierścienie tłokowe:
- zamki pierścieniowe muszą być ustawione pod kątem 120° względem siebie;
- demontaż i montaż za pomocą szczypiec do pierścieni tłokowych;
- oznaczenie "TOP" musi być skierowane w stronę dna tłoka;
- przed montażem sprawdź szczelinę termiczną (szczelina w zamku);
- sprawdzenie luzu wysokościowego pomiędzy rowkiem a pierścieniem.
2. Tłok z komorą spalania:
- zaznacz pozycję montażu i przyporządkowanie cylindrów;
- strzałka na spodzie tłoka powinna być skierowana w stronę napędu rozrządu;
- Podczas montażu należy używać kompresora pierścieni tłokowych;
- Jeżeli na płaszczu tłoka pojawią się pęknięcia lub otarcia, należy wymienić tłok;
- zmierzyć wystawanie tłoka z bloku cylindra w danej pozycji.
3. Sworzeń tłokowy:
- jeśli montaż jest utrudniony, podgrzej tłok do temperatury około 60°C;
4. Pierścień ustalający.
5. Korbowód:
- zaznacz przynależność cylindra kredką kolorową w punktach (A);
- pozycja montażu: znak (B) musi być skierowany w stronę napędu rozrządu;
- korbowód wykonuje się poprzez odłamanie zaślepek od korpusu korbowodu, należy zachować ostrożność - niedopuszczalne są nawet drobne uszkodzenia powierzchni pęknięcia.
6. Włóż:
- wkładki górna i dolna nie są zamienne: górna (zwrócony w stronę tłoka) wykonany z materiału bardziej odpornego na zużycie; oznakowanie: czarny pasek na powierzchni roboczej, na krawędzi spoiny;
- nie zamieniać wcześniej używanych linerów;
- zamontować w środku;
- sprawdź niezawodność mocowania;
- maksymalny luz osiowy podczas zużycia: 0,37 mm;
- zmierzyć luz promieniowy w łożysku korbowodu przy pomocy plastikowego wzornika Ptastigage:
- granica zużycia: 0,08 mm;
- podczas pomiaru luzu promieniowego nie należy obracać wałem korbowym.
7. Blok cylindrów:
- przed montażem należy sprawdzić średnicę cylindra.
8. Pokrywa łożyska korbowodu:
- zamontować zgodnie z oznaczeniami.
9. Dysza do chłodzenia tłoka olejem.
10. Śruba mocująca wtryskiwacz: 25 Nm (montaż bez uszczelniacza).
11. Śruba mocująca pokrywę łożyska korbowodu: 30 Nm i dokręcić o 1/4 obrotu (90°):
- wymienić na nowy podczas montażu;
- nasmarować gwinty i powierzchnię łożyska;
- do sprawdzenia luzu promieniowego należy użyć starych śrub montażowych.
