Sprawdź, czy sprężyny tarczy odbiorczej są w dobrym stanie i czy zęby klina nie są nadmiernie zużyte.
Ponieważ nie ma możliwości wyczyszczenia zaolejonych okładzin sprzęgła, w takich warunkach konieczna jest wymiana tarczy sprzęgła na nową.
Sprawdź, czy okładziny sprzęgła nadają się do ponownego użycia, mierząc grubościomierzem odległość od okładziny do stożkowego łba nitu. Jeżeli wymiar ten jest mniejszy niż 0,3 mm, tarczę należy wymienić. nowy. Dysk jest również wymieniany na nowy, jeśli wkrótce zostanie osiągnięty ten rozmiar.

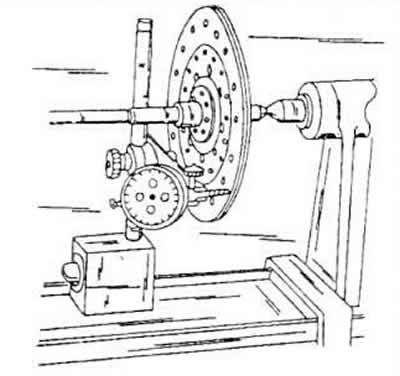

Aby sprawdzić bicie tarcz napędzanych, należy je zamocować za pomocą odpowiedniego trzpienia lub wału pomiędzy stożkowymi zaciskami1 tokarki. Urządzenie pomiarowe z przedziałem zegarowym montuje się za pomocą odpowiedniego wspornika w taki sposób, aby palec wskazujący znajdował się tuż przy krawędzi tego dysku, a mianowicie: na zewnętrznej krawędzi dysku. Tarcza obraca się powoli, a odczyty na wskaźniku tarczowym są dokonywane. Jeżeli odczyty są większe niż 0,4 mm, można je ostrożnie wyrównać przy pomocy szczypiec. W innych przypadkach wymiana dysku na nowy jest praktycznie niemożliwa.
Sprawdzenie ustawienia odbywa się poprzez przesunięcie tulei tarczy napędzanej wzdłuż kół zębatych stożkowych wału sprzęgła. Aby to zrobić należy położyć na nim krążek i chwycić go za zewnętrzną krawędź pomiędzy wypustkami a palcem wskazującym. Dysk obraca się nieznacznie w jednym i drugim kierunku. Jeżeli szczelina jest większa niż 0,4 mm, oznacza to, że koło stożkowe jest zużyte. Przyczyną tego problemu jest najprawdopodobniej dysk podrzędny.
Sprawdź wewnętrzne końce sprężyny tarczowej pod kątem zużycia. Jeśli widoczne są głębokie rowki, należy całkowicie wymienić sprzęgło. Wszystkie końcówki sprężyny talerzowej muszą znajdować się na tej samej wysokości z tolerancją 0,5 mm. Zakrzywione końcówki można ponownie wygiąć. Zazwyczaj używa się do tego specjalnego narzędzia, ale można też przygotować stalową płytę ze szczeliną i wygiąć jej końce.

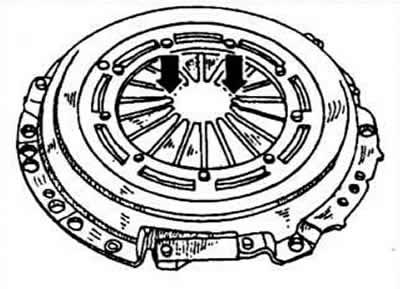

Sprawdź, czy tarcza dociskowa sprzęgła nie jest zużyta w miejscach wskazanych strzałkami.
Sprawdź, czy wewnętrzne końce sprężyny talerzowej nie są zużyte. Jeżeli w punktach wskazanych na rysunek Jeśli widoczne są ślady zużycia, należy wymienić całe sprzęgło.

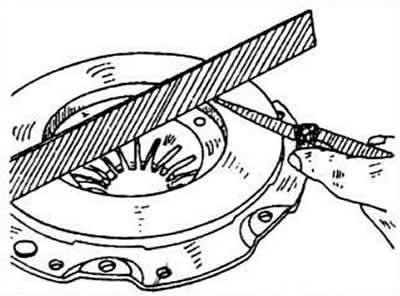

Sprawdzenie płaskiej powierzchni tarczy dociskowej sprzęgła pod kątem odkształceń. Grubościomierz należy włożyć w oznaczone miejsca.
Linijkę pomiarową przykłada się do powierzchni ciernej płyty dociskowej, a szczelinę mierzy się grubościomierzem. Jeżeli szczelina wewnętrzna jest większa niż 0,3 mm, należy wymienić całe sprzęgło.
