Пумпа за гориво и сензор мерача горива — уклањање и уградња (VW Golf 5)

Пумпа за гориво се налази у резервоару за гориво и чини једну целину са сензором мерача горива.

Сензор мерача горива састоји се од пловка и потенциометра.

Када ниво горива опадне, опада и пловак сензора.

Истовремено, потенциометар на пловку повећава електрични отпор сензора. Као резултат тога, напон који се доводи до мерача на инструмент табли се смањује, а игла мерача горива на инструмент табли се склања у правцу "leer" ("празно").

Пажња! У возилима са бензинским мотором са директним убризгавањем, управљачка јединица пумпе за гориво налази се директно на јединици "пумпа и сензор".

Пажња! Приликом уклањања пумпе за гориво може да побегне нешто горива. Паре горива су токсичне и лако запаљиве, тако да обезбедите добру вентилацију просторије и радног простора. Избегавајте контакт са кожом. Користите заштитне рукавице. Избегавајте отворени пламен и држите при руци апарат за гашење пожара.

Приликом уклањања пумпе за гориво и сензора, у резервоару за гориво не би требало да буде горива. Ако је могуће, искористите га. Изузетно, радови се могу изводити ако је резервоар возила са бензинским мотором напуњен само до 1/2, са дизелом - укључено 3/4. За вентилацију радног места можете користити центрифугални вентилатор, чији се електромотор налази изван струјања ваздуха, капацитета 15 м³/сат.

Уклањање

1. Са искљученим контактом, одвојите прикључак жице за масу (-) са негативног терминала акумулатора.

2. Преклопите задње седиште напред или, ако је потребно, уклоните задње седиште или десно задње седиште (возила Golf Plus), погледајте одговарајуће поглавље.



3. Отпустите и померите, ако је потребно, подну облогу испод задњег седишта.

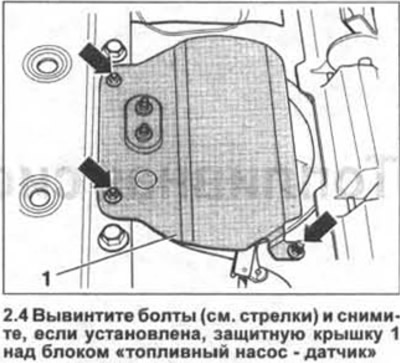

4. Одврните завртње (погледајте стрелице на слици) и уклоните, ако је уграђен, заштитни поклопац 1 изнад јединице "пумпа за гориво – сензор".

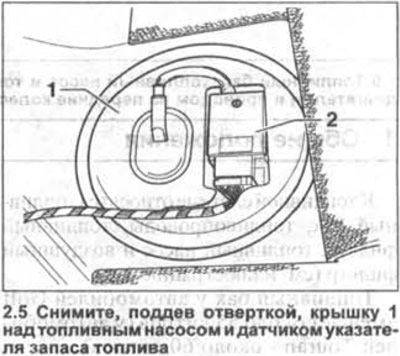

5. Помоћу одвијача уклоните поклопац 1 изнад пумпе за гориво и сензора мерача горива (погледајте илустрацију).

Пажња! За возила са бензинским мотором са директним убризгавањем горива (FSI) контролна јединица пумпе за гориво 2 је причвршћена на поклопац 1 (погледајте илустрацију 2.5). Нема потребе да искључите утикач за напајање јединице.

6. Пажљиво одвојите мерач горива и конектор пумпе за гориво руком или тако што ћете га извући из носача малим одвијачем.

Пажња! Довод горива је под притиском. Пре него што одвојите црева за гориво, прекријте спој крпом. Полако одвојите црево за гориво да бисте смањили притисак у систему. Приликом обављања радова користите заштитне наочаре.

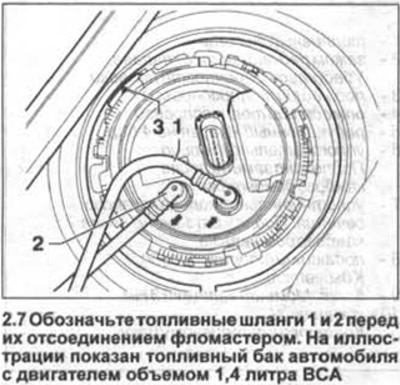

7. Означите црева за гориво 1 и 2 фломастером пре него што их одвојите (погледајте илустрацију).



Искључите доводне 2 и повратне 1 водове за гориво тако што ћете стиснути ушице стезаљки на спојевима (погледајте илустрацију 2.7). Запечатите рупе у цевима одговарајућим чеповима или их обмотајте траком.

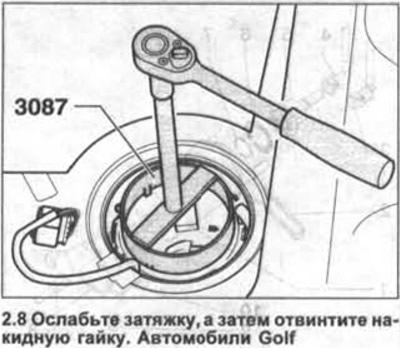

8. Аутомобили Golf. Отпустите затезање и затим одврните спојну матицу (погледајте илустрацију). За попуштање затезања потребан је посебан кључ.



За аутомобиле са 1,4 литарским мотором и FSI том 1,4-/1, Користи се кључ од 6 литара VW-3087, и за све остале - VW-10202.

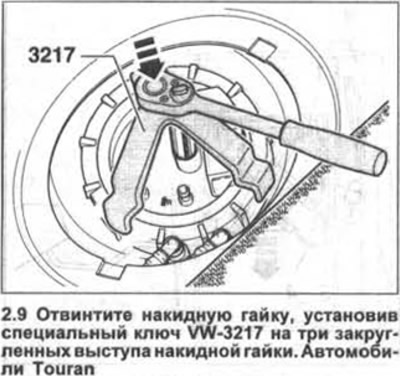

9. Аутомобили Touran. Одврните спојну матицу помоћу посебног кључа VW-3217 на три заобљене избочине спојне навртке (погледајте илустрацију).

Пажња! Када окрећете кључ, притисните га одозго како бисте осигурали чврсто приањање на матицу (погледајте стрелицу на илустрацији 2.9).

Пажња! Ако горе наведени специјални кључеви нису доступни, спојна навртка се може одврнути дрвеним ударцем ударцем чекића. У овом случају није дозвољено стварање варница.

10. Возила са погоном на све точкове са мотором FSI запремина 2,0 литара.

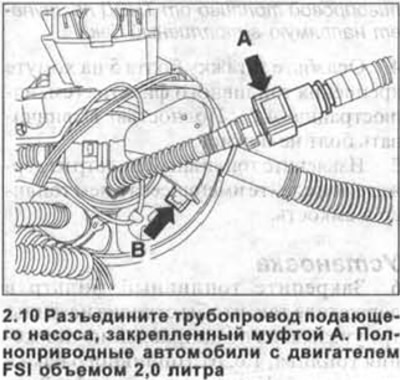

Искључите вод напојне пумпе осигуран спојницом А (погледајте илустрацију). Да бисте то урадили, притисните ручицу спојнице Б и одвојите црева.



11. Пажљиво уклоните пумпу за гориво, сензор мерача горива и заптивну заптивку из резервоара за гориво.

12. Испустите гориво из пумпе назад у резервоар или у посебан одговарајући контејнер.

13. Прегледајте заптивну заптивку и ако је оштећена или порозна, замените је новом.

Инсталација

14. Уградите заптивни прстен прирубнице у отвор на резервоару за гориво. Не влажите заптивни прстен горивом. Влажење спојне површине прстена потребно је само када се пумпа за гориво монтира заједно са сензором мерача горива.

15. Поставите на место пумпа за гориво, поштујући одређени опрез, како се не погнуть ручицу сензора показивача резерве горива.

Пажња! Обратите пажњу на правилан положај уградње пумпе за гориво. У зависности од модела, референтне ознаке на прирубници пумпе могу се налазити другачије.

16. Аутомобили Golf са бензинским мотором и 2,0 литарским дизел мотором BDK. Ознака на заптивној прирубници 3 (погледајте илустрацију 2.6) треба да буде окренута уназад када се гледа у правцу кретања возила. Прирубница се може инсталирати само у овом положају. Ако је потребно, пажљиво окрените пумпу за гориво.

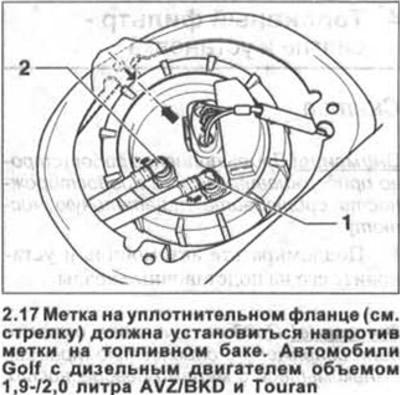

17. Аутомобили Golf са 1-литарским дизел мотором,9-/2,0 литара AVZ/BKD и Touran. Ознака на заптивној прирубници (погледајте стрелицу на слици) мора бити поравната са ознаком на резервоару за гориво. Ако је потребно, пажљиво затегните пумпу за гориво. Ознака је прилично тешко уочљива.



18. Зашрафите и затегните спојну матицу отвора резервоара за гориво помоћу специјалног кључа.

Моменти затезања матица:

• Аутомобили Golf — 110 Нм
• Аутомобили Touran — 80 Нм

Пажња! Ако горе поменути специјални кључеви нису доступни, спојна навртка се може затегнути помоћу дрвене греде и ударити чекићем. У овом случају није дозвољено стварање варница. Уверите се да је спојна матица добро затегнута.

19. Повежите повратна 1 и доводна 2 црева, пратећи ознаке направљене пре него што их искључите. Црева имају стезаљке које би требало да се закључају. Стрелице на спојним прирубницама црева показују смер протока горива (видети и слике 2.6 и 2.16).

Пажња! Немојте мијешати повратна и доводна цријева. Разликују се по боји. Повратно црево је обојено плавом бојом, а доводно црево је обојено црном бојом.

20. Повежите утикач са више пинова и причврстите га.

21. Уверите се да су црева за гориво и вентилацију причвршћена у копче на резервоару. Осигурајте их ако је потребно.

22. Замените поклопац резервоара за гориво.

23. Причврстите заштитни поклопац преко резервоара завртњима, ако постоји.

24. Замените подну облогу испод задњег седишта.

25. Вратите задње седиште, погледајте одговарајуће поглавље.

26. Повежите батерију.

Пажња! Ако се мотор не покрене након замене пумпе за гориво, систем за гориво треба одзрачити кроз прикључак црева за вентилацију.
