Уклањање
Пажња! Приликом извођења радова стриктно се придржавајте сигурносних мера предострожности и одржавајте темељну чистоћу.
1. Подигните аутомобил и поставите га на постоље.
Пажња! Подизање возила носи ризик од повреда. Молимо вас да прочитате мере предострожности.

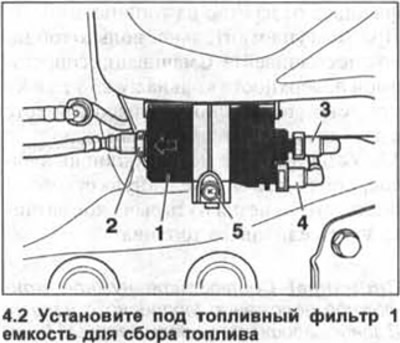

2. Поставите посуду испод филтера за гориво 1 да бисте сакупили гориво (погледајте илустрацију). Филтер за гориво се налази на дну аутомобила у близини резервоара за гориво.
Пажња! Систем за гориво је под притиском. Пре него што одвојите црева система за гориво, замотајте спој крпом и тек онда пажљиво уклоните црево, ослобађајући притисак. Носите заштитне наочаре.
3. Притисните стезаљке које причвршћују црева за гориво 2, 3 и 4 за филтер и одвојите их (погледајте илустрацију 4.2).
Пажња! За аутомобиле са мотором FSI том 1,4-/1, Филтер за гориво од,6 литара нема повратни цев за гориво и вентил за смањење притиска. У овом случају, гориво из пумпе за гориво високог притиска тече директно у резервоар за гориво кроз повратни цев за гориво.
4. Отпустите вијак 5 на стезаљци за причвршћивање филтера за гориво (погледајте илустрацију 4.2). Нема потребе да потпуно одврнете вијак.
5. Уклоните филтер за гориво из држача и испустите гориво из њега у посуду.
Инсталација

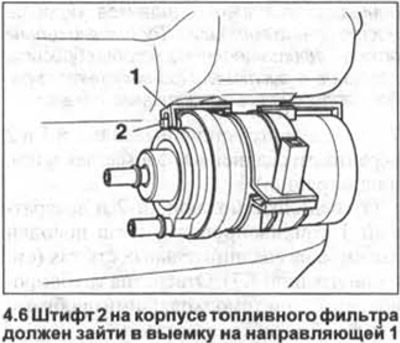

6. Причврстите филтер за гориво у држач тако да стрелица на филтеру показује у правцу протока горива, тј. од резервоара за гориво до мотора. Поред тога, иглица 2 на кућишту филтера за гориво мора да уђе у удубљење на вођици 1 (погледајте илустрацију).
7. Затегните стезни вијак на филтеру за гориво обртним моментом од 3 Нм.
8. Повежите црева и причврстите их. Немојте мешати црно доводно црево 4 са плавим цревом за пражњење 3 (погледајте илустрацију 4.2).
Пажња! Испусно црево је повезано са вентилом за смањење притиска (погледајте илустрацију 4.2).
9. Спустите аутомобил на точкове.
Пажња! Ако се мотор не покрене након замене пумпе за гориво, систем за гориво треба одзрачити кроз прикључак црева за вентилацију.

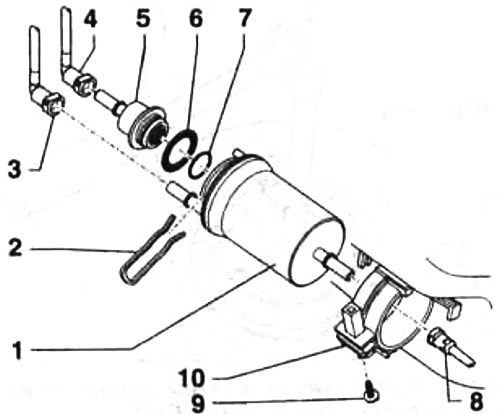

4.0. Филтер за гориво. Аутомобили са бензинским моторима
1 - филтер горива
2 - стезаљка вентила за смањење притиска. Уверите се да је приањање сигурно
3 - вод за довод горива
4 - излазни вод горива
5 - редуктор притиска 4 бара
6 - заптивни прстен. Заменити након сваког демонтаже
7 - заптивни прстен кружног попречног пресека. Заменити након сваког демонтаже
8 - вод за довод горива. До мотора
9 - вијак. Момент затезања 3 Нм
10 - заграда. Причвршћује се на резервоар за гориво

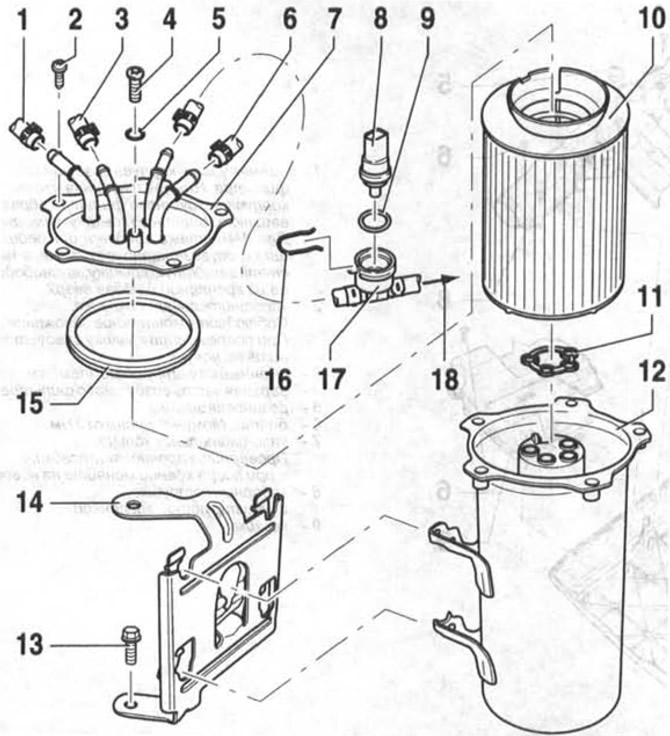

4.0а. Филтер за гориво. Аутомобили са 1,9 литарским дизел мотором
1 - вод за довод горива од резервоара за гориво до филтера. Обојено бело или обележено бело. Проверите снагу приањања
2 - вијак. Момент затезања 8 Нм
3 - повратни вод горива. до радијатора за хлађење горива. Обојена плаво или означена плавом бојом. Проверите снагу приањања
4 - чеп са навојем за отвор за одвод кондензата. Одврните поклопац и исцедите око 100 мл течности помоћу шприца
5 - заптивни прстен. Заменити након сваког демонтаже
6 - повратни вод горива из двоструке (тандемске) пумпе за гориво. Обојена плаво или означена плавом бојом
7 - Горњи поклопац филтера горива
8 - сензор температуре горива
9 - заптивни прстен. Заменити након сваког демонтаже
10 - заменљиви филтерски елемент
11 - заптивни прстен. Заменити након сваког демонтаже
12 - кућиште филтера горива
13 - вијак за причвршћивање носача филтера за гориво. Момент затезања 13 Нм
14 - носач филтера горива
15 - заптивни прстен. Заменити након сваког демонтаже
16 - стезаљка. Проверите снагу приањања
17 - вод за довод горива са прикључном брадавицом за сензор температуре горива
18 - до двоструке (тандемске) пумпе за гориво

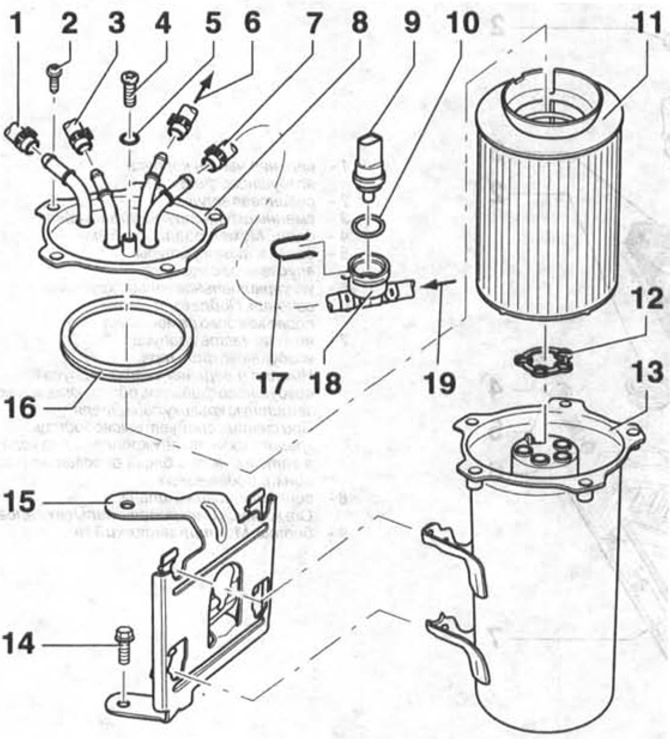

4.0б. Филтер за гориво. Аутомобили са 2,0 литарским дизел мотором
1 - вод за довод горива од резервоара за гориво до филтера. Обојено бело или обележено бело. Проверите снагу приањања
2 - вијак. Момент затезања 5 Нм
3 - повратни вод за гориво у хладњак за хлађење горива. Обојена плаво или означена плавом бојом. Проверите снагу приањања
4 - навојни чеп отвора за одвод кондензата
5 - заптивни прстен. Заменити након сваког демонтаже
6 - вод за довод горива до двоструке пумпе за гориво
7 - повратни вод за гориво из двоструке (тандемске) пумпе за гориво. Обојена плаво или означена плавом бојом
8 - Горњи поклопац филтера горива
9 - сензор температуре горива
10 - заптивни прстен. Заменити након сваког демонтаже
11 - заменљиви филтерски елемент
12 - заптивни прстен. Заменити након сваког демонтаже
13 - кућиште филтера горива
14 - вијак за причвршћивање носача филтера за гориво. Момент затезања 6 Нм
15 - носач филтера горива
16 - заптивни прстен. Заменити након сваког демонтаже
17 - стезаљка. Проверите снагу приањања
18 - спојна брадавица за сензор температуре горива
19 - од двоструке (тандемске) пумпе за гориво
