2. Уградите конусни прстен у лежај диференцијалног механизма и поставите десну погонску прирубницу, поставите подлошку са конкавном страном према прирубници и поставите предпрстен и пластични чеп.
3. Поставите излазно вратило заједно са конусним лежајевима у кућиште квачила и спојите га са зупчаником главног зупчаника.
4. Инсталирајте монтажну плочу лежаја и притегните завртње.
5. Инсталирајте одстојну подлошку зупчаника 1. брзине на излазну осовину са конкавном страном окренутом ка конусном лежају.
6. Инсталирајте игличасти лежај и зупчаник 1. брзине, а затим и први прстен синхронизатора. Притисните склопљени синхронизатор 1. и 2. брзине, пазећи да се крекери налазе у жљебовима прстена синхронизатора. Пре уградње, синхронизатор мора бити загрејан на 120°C.
7. Поставите осовину за ход уназад заједно са зупчаником, поставите виљушке за ход уназад, назубљујући их са зупчаником за ход уназад.
8. Користећи металну цев, куцните по унутрашњем прстену игличастог лежаја 2. брзине, затим поставите игличасти лежај, прстен синхронизатора и зупчаник 2. брзине.
9. Загрејте 3. степен преноса и притисните га на излазну осовину. Изаберите и ставите нови опружни прстен. Изабрани опружни прстен треба да буде најдебљи, али онај који би се потпуно уклопио у жлеб вратила и елиминисао уздужни зазор трећег степена преноса. Опружни прстенови се разликују по дебљини и означени су различитим бојама.
10. Инсталирајте улазну осовину у кућиште квачила и поравнајте је са излазном осовином.
11. Загрејте зупчаник 4. брзине и притисните га на излазну осовину. Ставите опружни прстен.

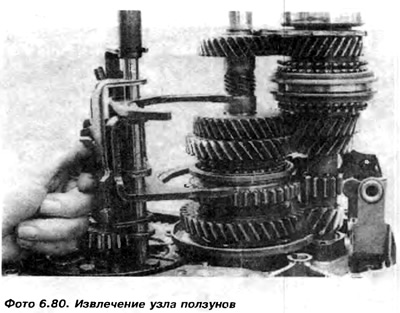

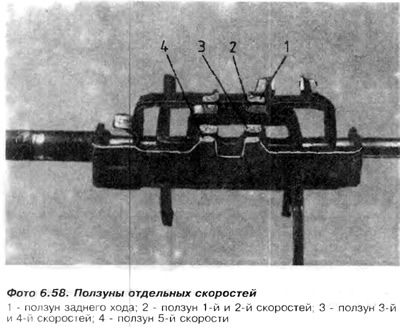

12. Инсталирајте опругу осовине клизача у кућиште квачила, а затим причврстите склоп клизача. Да бисте то урадили, потребно је да уградите клизач 1. и 2. брзине у жлеб квачила, а затим инсталирајте. Клизач 3. и 4. брзине и клизач за рикверц су повезани са виљушкама за рикверц (фотографија 6.58 и 6.80).
Оригинални текст је доступан на порталу: VWManual
13. Уградите клизну осовину у кућиште квачила и поставите зарезе на виљушкама у неутрални положај.
14. Кућиште квачила и вратила су спремни за уградњу кућишта главног мењача.
15. Проверите положај вратила уназад (слика 6.19).

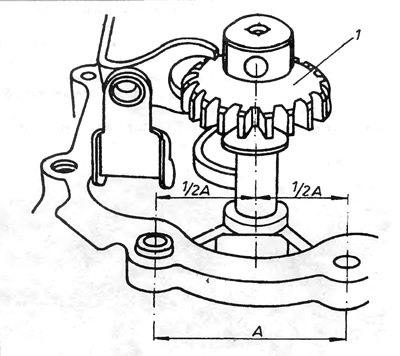

Цртање 6.19. Положај отвора за вијак који причвршћује осовину у односу на рупе на кућишту квачила
1 - ход уназад.
16. Поставите нову заптивку на заптивку кућишта квачила и уверите се да је магнет на месту.
17. Инсталирајте кућиште главног мењача на осовине и клизну осовину, а затим убаците куглични лежај на улазну осовину помоћу металне цеви, док истовремено подупирете осовину на блоку од тврдог дрвета.
18. Уврните и притегните завртањ за причвршћивање вратила уназад, затим заврните и затегните завртње који повезују кућиште главног мењача са кућиштем квачила.
19. Проверите затегнутост вијака монтажне плоче кугличног лежаја улазног вратила.
20. Поставите потпорну подлошку 26, зупчаник 5. брзине на улазно вратило са фазом у правцу лежаја, а затим игличасти лежај 23 (Цртање 6.20).

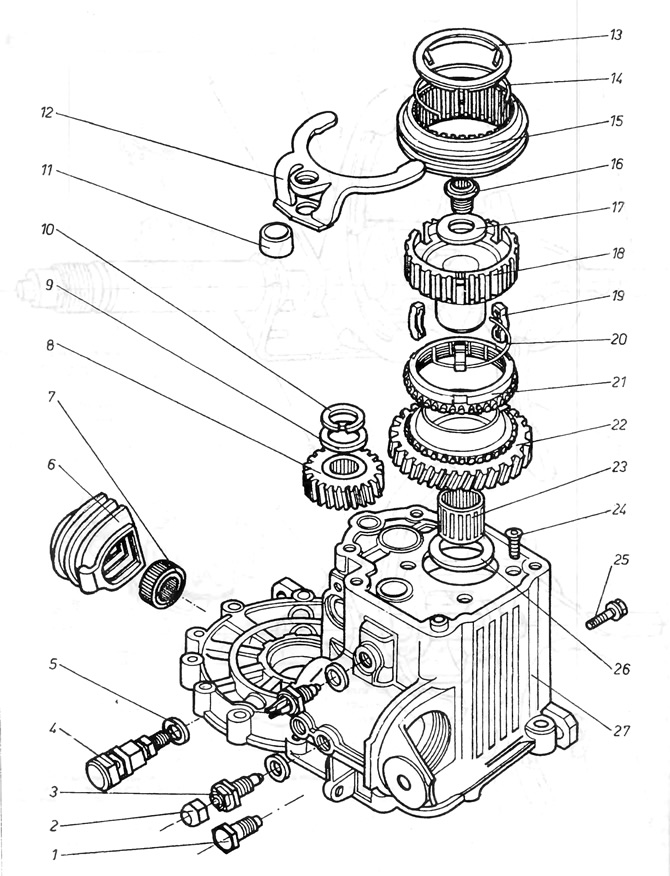

Цртање 6.20. Пета брзина 020
1 - вијак за причвршћивање склопа селекторске осовине; 2 - утикач; 3 - пас селектора, који се користи у четворостепеним мењачима; 5 - подлошка; 6 - гумени поклопац осовине селектора; 7 - заптивка вратила селектора; 8 - 5. зупчаник; 9 - подлошка; 10 - опружни прстен; 11 - клизна чаура; 12 - 5. брзина виљушке; 13 - заштитна лимена плоча; 14 - опружни прстен; клизна спојка синхронизатора 15 - 5. брзине; 16 - вијак који причвршћује јединицу синхронизатора; 17 - подлошка; 18 - чвориште синхронизатора; 14 - крекер, 20 - опружни прстен 21 - прстен синхронизатора; 22 - зубчатая геар 5-ог брзине; 23 - игличасти лежај; 24 - вијци који причвршћују плочу кугличног лежаја; 25 - вијак који причвршћује повратну осовину; 26 - подлошка; 27 - кућиште главног мењача.
21. Загрејте зупчаник 5. брзине 8 на 100°Ц и притисните га на излазну осовину тако да урез који се види на бочној површини зупчаника буде на страни задњег поклопца мењача.
22. Инсталирајте потпорну подлошку 9 и нови опружни прстен 10 на излазну осовину.
23. Са вилицама уграђеним у жлеб спојнице 15, поставите зупчаник 22, прстен синхронизатора 21 и синхронизатор на главно вратило, клизну чауру 11 заједно са плочом за закључавање.
24. Без померања клизача, заврните цев клизача (у смеру казаљке на сату) у виљушке 12 док не вири 5 мм изнад виљушки. Морате пазити да се осовина клизача не уклони из цеви током ове операције, иначе ће се клизачи унутар мењача распасти и кућиште мењача ће морати да се уклони да би се поново поставили на осовину.
25. Премазати навој завртња за причвршћивање 16 средством за блокирање и зашрафити га у улазну осовину. Укључите пету брзину и брзину уназад кроз отвор на вратилу бирача, а затим затегните вијак на наведени обртни момент.
26. Пребацити у неутрални положај и убацити склоп вратила мењача. За ову операцију, најбоље је да мењач поставите на страну тако да се мењач може вертикално спустити на своје место. Пре тога проверите да ли су утичнице у клизачима постављене равномерно (за четворостепени мењач) (слика 6.58 или 6.123).
27. Ставите опругу и притисните поклопац вратила мењача (помоћу кључа за свећице).
28. Инсталирајте и притисните прекидач за вожњу уназад.
29. Уврнути вијак за причвршћивање склопа вратила бирача.
30. Проверите поузданост укључивања пете брзине. Ако је потребно, подесите тако што ћете заврнути или одврнути цев клизача 5. степена преноса.

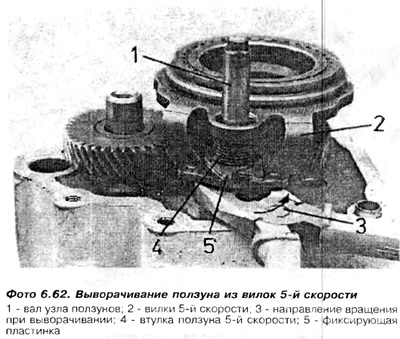

31. Подуприте виљушке паром пљоснатих кључева (19 мм и 24 мм) или другим одговарајућим алатом дебљине приближно 12 мм и забијте плочу за закључавање 5 (слика 6.62).
32. Ставите нову заптивку задњег поклопца, а затим ставите поклопац (са откључним лежајем) и затегните завртње за причвршћивање.
33. Инсталирајте леву погонску прирубницу, затим опружну подлошку, опружни прстен и пластични чеп.
34. Подмажите потисник квачила и уметните га у улазно вратило.
35. Инсталација мењача је сада завршена. Сада морате да укључите сваки степен преноса да бисте проверили да ли су правилно укључени.

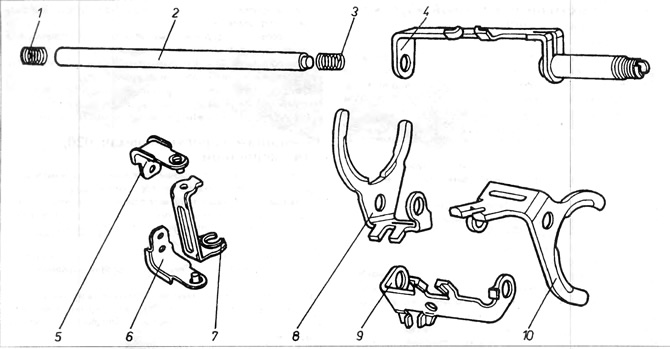

Цртање 6.17. Склоп клизача у растављању
1 - опруга осовине клизача; 2 - осовина клизача; 3 - опруга; 4 - 5. клизач брзине; 5 и 6 - подршка за полагање виљушки; 7 - обрнуте виљушке; 8 - клизач 1. и 2. степена преноса; 9 - обрнути клизач; клизач степена преноса 10 - 3. и 4. брзине.

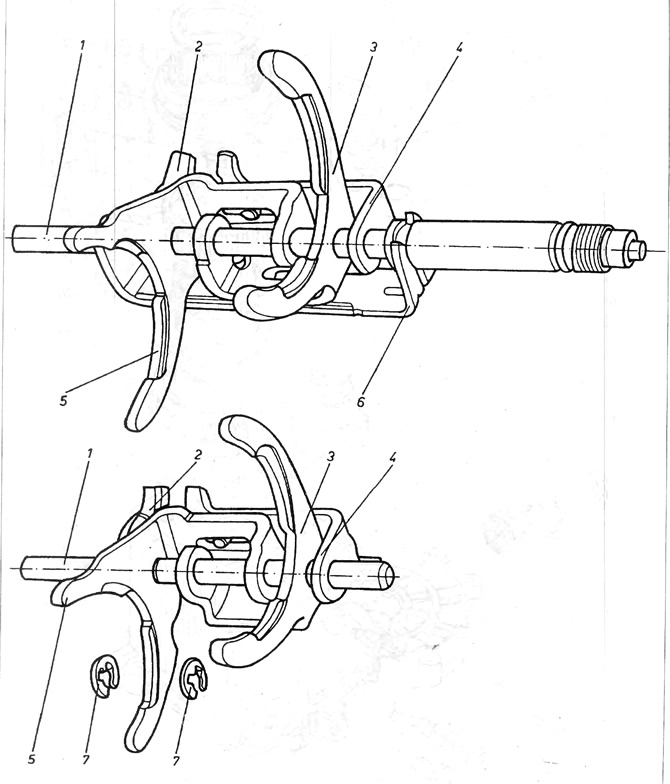

Цртање 6.18. Клизач мењача 020, 4- и 5-брзински
1 - осовина склопа клизача; 2 - утичница за укључивање виљушки уназад; 3 - 3. и 4. клизач брзине; 4 - обрнути клизач; 5 - клизач за 1. и 2. брзину; клизач 6 - 5. брзине; 7 - сигурносни прстен (само код 4-брзинског мењача)

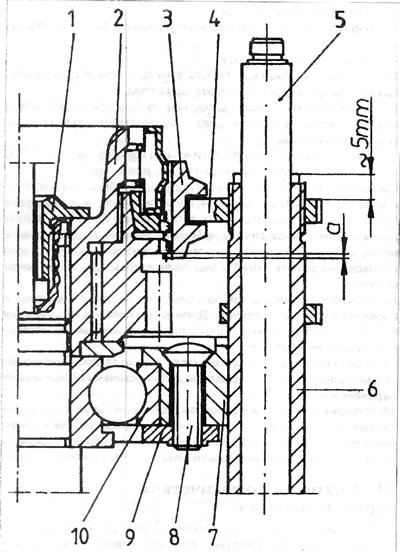

Цртање 6.21. Синхронизатор пете брзине
1 - вијак који причвршћује јединицу синхронизатора; 2 - чвориште синхронизатора; 3 - покретно квачило; вилице 4 - 5. степена преноса; 5 - ваљак склопа клизача; 6 - клизач цев; 7 - главчина лежаја; 8 - заковица; 9 - плоча; 10 - лежај, а = 1 мм.

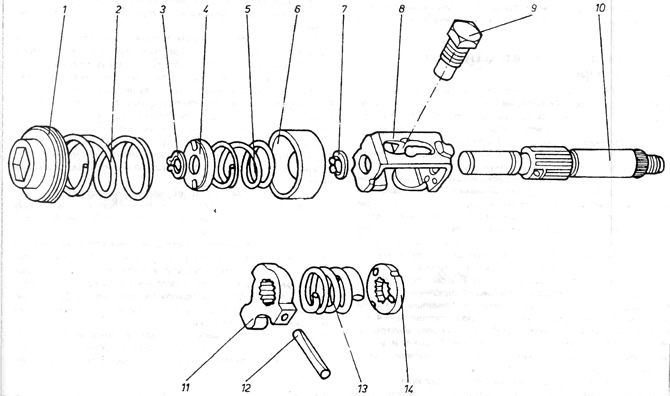

Цртање 6.22. Склоп селекторске осовине 020
1 - поклопац; 2 - опруга; 3 - опружни прстен; 4 - мала опружна плоча; 5 - унутрашња опруга; 6 - велика опружна плоча; 7 - опружни прстен; 8 - кућиште разводне полуге; 9 - вијак за причвршћивање, 10 - осовина бирача; 11 - полуга за дистрибуцију; 12 - клин за отпуштање опруге; 13 - пролеће; 14 - плочица за клин.
