1. Уклоните потискивач квачила са улазног вратила.
2. Одврните завртње и уклоните елементе спољашњег механизма за избор степена преноса (фотографије 6.38 и 6.39).
3. Одврните матицу и уклоните ручицу мењача. Имајте на уму да полуга улази у осовину само у једном положају (фотографија у 6.40).
4. Скините гумени поклопац осовине мењача (фотографија 6.41).

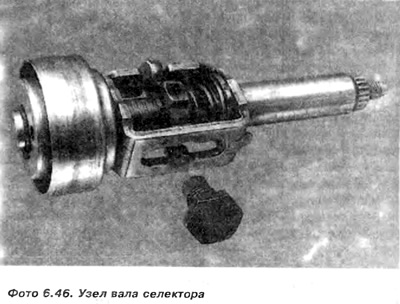

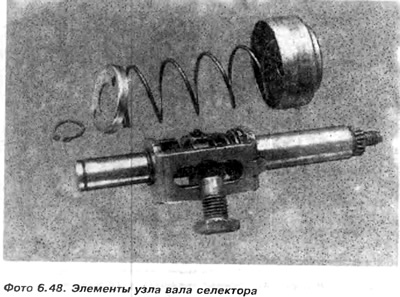

5. Одврните вијак за причвршћивање (фотографија 6.42) склоп осовине селектора и прекидач светла за вожњу уназад (фотографија 6.43).

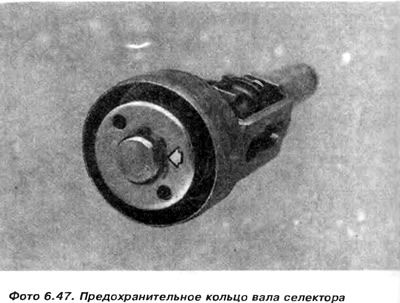

6. Користећи кључ за свећице, одврните штитник вратила и затим уклоните опругу (фотографија 6.44).

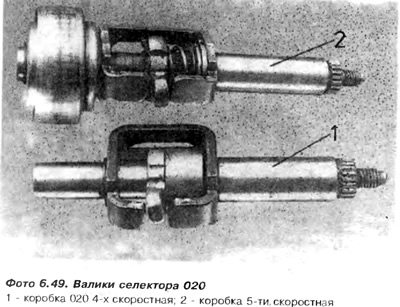

7. Поставите вратило мењача у неутрални положај и тек онда извуците склоп мењача из кућишта (фотографија 6.45).

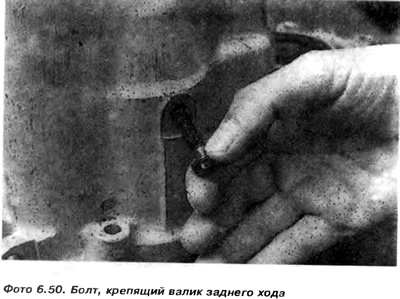

8. Одврните и уклоните завртањ који причвршћује осовину мењача уназад.
9. Одврните завртње и уклоните задњи поклопац са главног тела. Уклоните заптивку (фотографија 6.51 и фотографија 6.52).

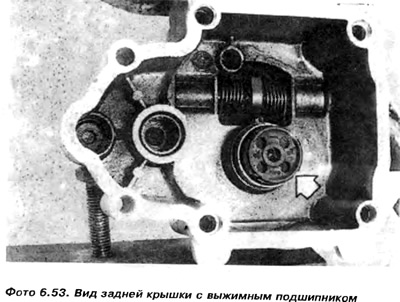

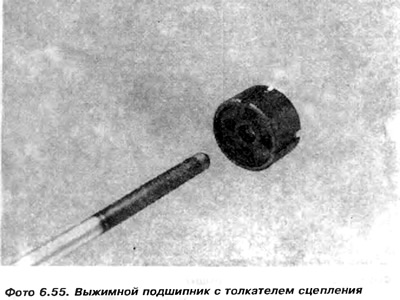

10. Уклоните лежај за отпуштање квачила са задњег поклопца (фотографија 6.54).
11. Уклоните опружне прстенове са осовине, искључивши полугу 6 (пиринач. 6.13).
12. Извуците полугу за отпуштање из задњег кућишта, обраћајући пажњу на то како су постављена полуга потиска 3 и повратна опруга 2 (пиринач. 6.13).
Имајте на уму да повратна опруга 1 има различите пречнике намотаја (пиринач. 6.14).
Запамтите како су крајеви опруге закачени за тело.
Пажња: Не уклањајте осовину клизача 1, са средине клизача 5. брзине (фотографија 6.62).
13. Користите два одвијача да подигнете сигурносну плочу клизача 5. брзине (фотографија 6.56).
14. Цранк (замотати) Сигурносна плоча од 90° (фотографија 6.57).
15. Послужите пету брзину и брзину уназад померањем клизача видљивог у отвору на поклопцу вратила мењача. Приказани су појединачни клизачи брзине (фотографија 6.58).
16. Отпустите вијак који причвршћује склоп синхронизатора 5. брзине помоћу кључа од 12 мм (фотографија 6.59 и фотографија 6.60).
Завртње је веома чврсто ушрафљено, тако да је потребан помоћник за држање мењача.

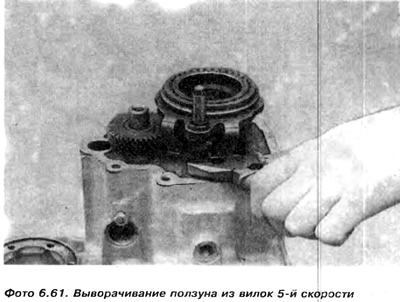

17. Уклоните клизач 5. брзине са виљушки 5. степена преноса окретањем у смеру супротном од казаљке на сату. Клизач има леви навој. Клизни ваљак се и даље не може уклонити.
18. Уклоните склоп синхронизатора 5. брзине са улазног вратила 21. Повуците зупчаник 5. брзине са излазног вратила (фотографија 6.63, 6.66).
19. Уклоните причврсни прстен зупчаника 5. брзине 22. Уклоните завртње са прорезима (са прорезним утичницама) (слика 6.64, слика 6.67).
20. Уклоните одстојник (фотографија 6.65).
21. Повуците зупчаник 5. брзине са излазног вратила (фотографија 6.66).
22. Уклоните завртње са урезима (са прорезним утичницама) (фотографија 6.67).
23. Подигните пластични поклопац и уклоните га са средине погонске прирубнице на страни кућишта главног зупчаника (фотографија 6.68).

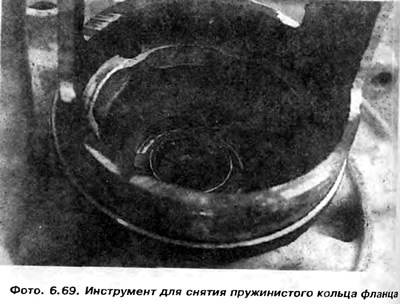

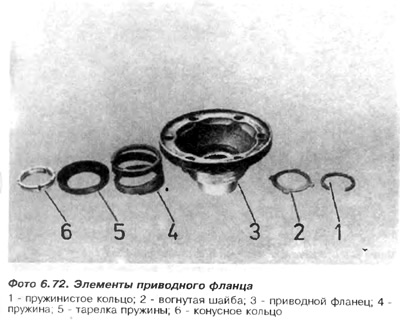

24. Савијте погонску прирубницу специјалном чахуром и уклоните опружни прстен кроз бочне рупе помоћу клешта (фотографија 6.42).
25. Уклоните конкавну подлошку (фотографија 6.70)

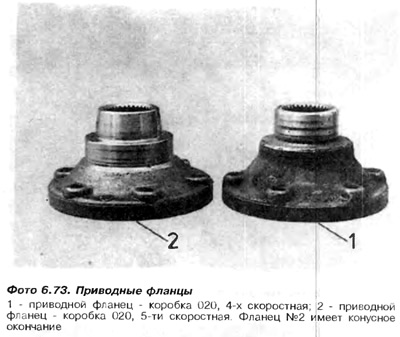

26. Извуците прирубницу погона (фотографија 6.71).

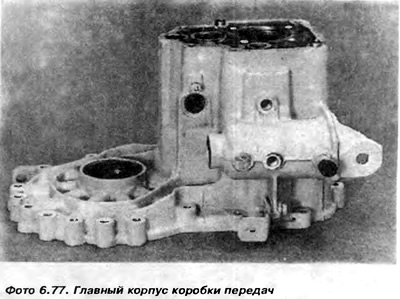

27. Уклоните завртње који повезују главно тело са кућиштем квачила (фотографија 6.74).

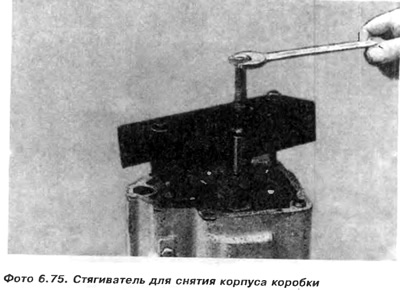

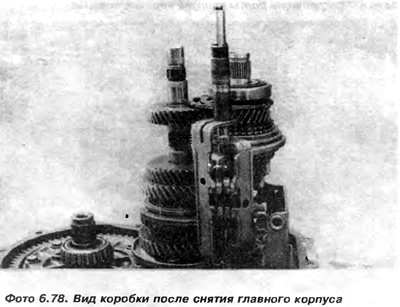

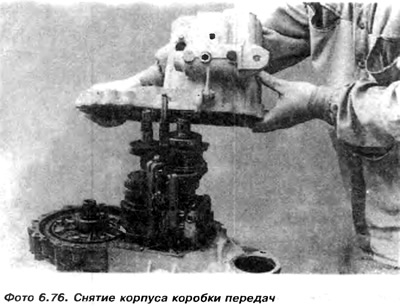

28. Затим треба да користите извлакач да извучете главно тело са улазног вратила. Задржите одстојник који се налази на спољашњем прстену кугличног лежаја улазног вратила.
29. Уклоните заптивку и магнет са кућишта квачила.

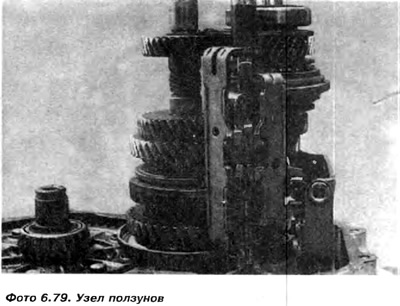

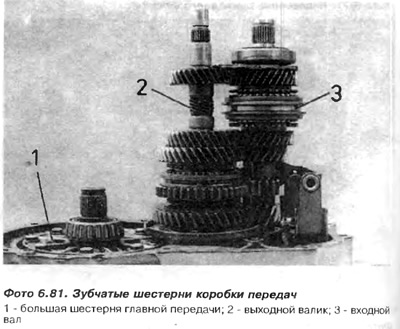

30. Подигните осовину клизача и уклоните склоп клизача са осовином. Испод осовине клизача, у кућишту квачила, налази се опруга, која се такође мора уклонити и чувати до монтаже.
31. Окрените мењач и олабавите завртње који причвршћују носаче виљушке за слагање степена преноса уназад (фотографија 6.83).
32. Уклоните виљушке са носача (фотографија 6.84).

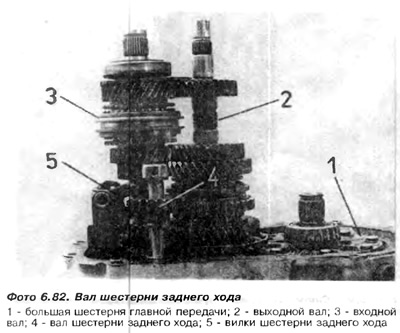

33. Уклоните брзину за ход уназад заједно са вратилом (фотографија 6.85).
34. Уклоните ускочни прстен који причвршћује четврти зупчаник за излазну осовину (фотографија 6.86).
35. Уклоните зупчаник четврте брзине са излазног вратила (фотографија 6.87).
36. Уклоните улазно вратило из кућишта квачила. остави на страну (фотографија 6.88). Информације о растављању су испод.
37. Уклоните ускочни прстен који причвршћује 3. брзину (фотографија 6.89).
38. Помоћу специјалног затезача уклоните сет зупчаника са излазног вратила (слика 6.90 и слика 6.91). Опис демонтаже сета зупчаника налази се испод.

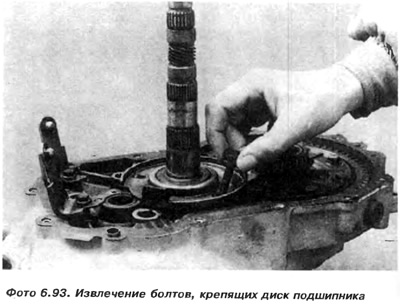

39. Уклоните завртње који причвршћују диск конусног лежаја (фотографија 6.92)
40. Уклоните конкавну подлошку. Подлошка са конкавном страном према конусном лежају (фотографија 6.94).
41. Уклоните диск лежаја (фотографија 6.95).
42. Уклоните излазну осовину из кућишта квачила (фотографија 6.96)
43. Уклоните подупираче за виљушке уназад (фотографија 6.97).
44. Скините конусни прстен са конусног лежаја диференцијалног механизма (фотографија 6.98).
45. Уклоните погонску прирубницу са бочне стране кућишта квачила и уклоните крајњи погонски зупчаник са диференцијалним механизмом из кућишта квачила (фотографија 6.99).
46. По потреби уклоните из кућишта квачила игличасти лежај 1 улазног вратила, стазу 2 доњег лежаја излазног вратила, заптивку 3 диференцијалног механизма (фотографија 6.100).
Заптивка 3 је смештена у пластичну чауру, која се може избити шрафцигером. Морате пазити да не оштетите кућиште. Након вађења, рукав се мора заменити новим. Нова чаура се притисне на своје место помоћу одговарајућег цевастог чекића.
Ако је потребно, замените конусне лежајеве излазног вратила (односно чвор диференцијалног механизма), онда треба обратити пажњу да мали и велики лежајеви фиксирају положај излазног вратила у односу на главни зупчаник. Одговарајуће подешавање се постиже помоћу даљинске подлошке која се бира између 16 различитих дебљина. Ако је најмање један лежај неисправан, оба се морају заменити. Приликом замене стари лежајеви се ломе. Нове лежајеве треба утиснути, а одстојну подлошку треба заменити одговарајућом подлошком испод доњег клизног пута лежаја. Ова операција је прилично сложена и захтева посебну опрему за предоптерећење вратила и мерење обртног момента потребног за ротацију новог лежаја. Такође, замена подложака испод доњег прстена лежаја ће утицати на одстојник на врху улазног вратила и на крајњи зазор измерен испод ускочног прстена који држи зупчаник 3. брзине на излазном вратилу. То значи избор новог одстојника и опружне подлошке. Постоји 6 опружних прстенова, различитих дебљина. Препоручује се да се ови лежајеви замене у специјализованој радионици за поправку мењача.
47. Комплет зупчаника се састоји од елемената приказаних од 2 до 10 позиција (фотографија 6.15).
43. Растављање овог комплета није тешко. Међутим, потребно је обратити пажњу на редослед демонтаже елемената и њихову локацију релативно једни према другима, погледајте слике испод.
49. Демонтажа улазног вратила почиње скидањем кугличног лежаја (фотографија 6.111)
Имајте на уму да је лежај усмерен великим унутрашњим пречником трка ка 4. брзини (фотографија 6.112).
50. Уклоните плочу која учвршћује куглични лежај за кућиште мењача. Обратите пажњу на којој страни се подлошка налази поред лежаја. Предлаже се означавање тачкама (тачкаста линија) локација плоче на страни лежаја (фотографија 6.113).
51. Скините зупчаник 4. брзине са игличастог лежаја (фотографија 6.114).
52. Уклоните игличасти лежај 4. степена преноса са улазног вратила (фотографија 6.115).
53. Уклоните прстен синхронизатора 4. брзине (фотографија 6.116).
54. Означите брзосушећом бојом страну покретног зупчаника која се налази на страни 3. брзине. Није битно да ли ће бити замењен. Ако се зупчаник уграђује на нову, препоручљиво је да ради у истом положају у којем је навикла. Након уклањања покретни зупчаник се склапа и причвршћује за монтажу крекера.
55. Главина синхронизатора је причвршћена за осовину помоћу опружног прстена, који се мора уклонити пре повлачења главчине са шиљака (фотографија 6.118).
56. Уклоните главчину са клинова, обраћајући пажњу на то како је окренута према степену преноса 3. брзине. Ако постоје потешкоће при уклањању главчине са клинова, потребно је уклонити га заједно са 3. брзином, ухвативши рамена затезача на овом зупчанику.
57. Уклоните прстен синхронизатора 3. брзине (фотографија 6.120).
58. Уклоните брзину 3. брзине (фотографија 6.121)

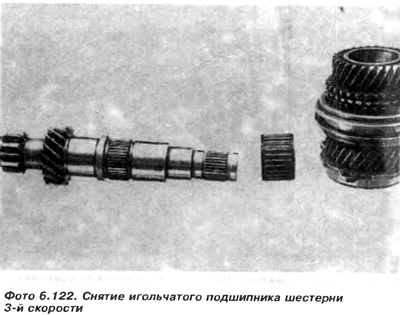

59. Уклоните игличасти лежај 3. брзине. Даље на улазној осовини су зупчаници са урезима за 2. брзину, уназад и 1. брзину (фотографија 6.122).

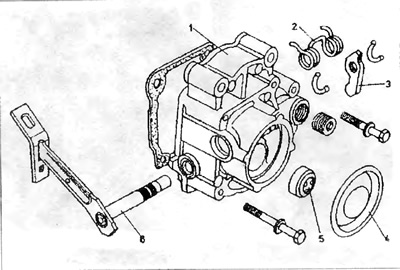

Пиринач. 6.13. Задњи поклопац кућишта 020, 5 брзина
1 - задњи поклопац кутије; 2 - повратна опруга; 3 - полуга потиска; 4 - задњи поклопац; 5 - ослобађајући лежај; 6 - ваљак преклопне полуге.

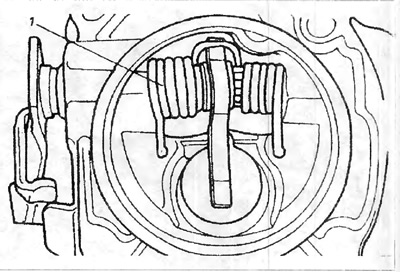

Пиринач. 6.14. Повратна опруга полуге за отпуштање
1 - повратна опруга преклопне полуге.

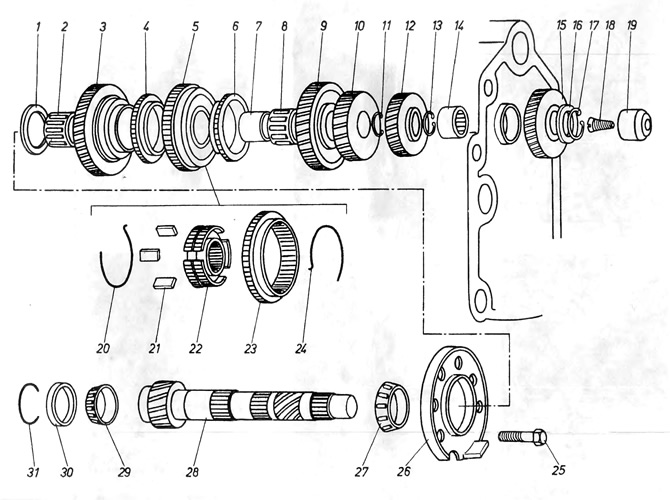

Пиринач. 6.15. Полазно вратило кутије 020 - 5 брзина
1 конкавна подлошка; 2 - игличасти лежај 1. степена преноса; 3 - 1. брзина; 4 - прстен синхронизатора; 5 - јединица синхронизатора 1. и 2. брзине; 6 - прстен синхронизатора; 7 - траг игличастог лежаја; 8 - игличасти лежај; 9 - зупчаник 2. брзине; 10 - 3. брзина; 11 - опружни прстен; 12 - зупчаник 4. брзине; 13 - опружни прстен; 14 - завртањ који причвршћује игличасти лежај у кућишту кутије; 15 - игличасти лежај; 20 - прстен који подржава крекере; 21 - крекери; 22 - чвориште синхронизатора; 23 - покретни зупчаник са ходом уназад; 24 - прстен који подржава крекере, 25 - вијак који причвршћује диск лежаја; 26 - диск лежаја; 27 - конусни лежај; 28 - излазна осовина; 29 - доњи конусни лежај; 30 - стаза доњег лежаја; 31 одстојник за доњи прстен лежаја.
