Demontaż
1. Odkręcić śruby mocujące koło zębate napędzane 1 i zdjąć obudowę mechanizmu różnicowego (rysunek 5.117).

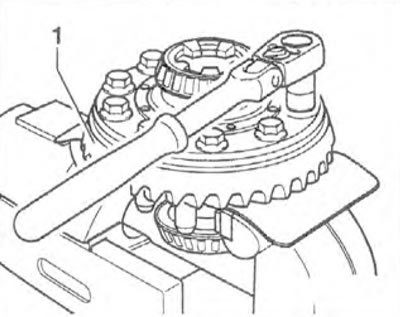

Rysunek 5.117. Odkręcić śruby mocujące koło zębate napędzane 1 i zdjąć obudowę mechanizmu różnicowego.
2. Zdejmij obie wewnętrzne bieżnie łożysk stożkowych za pomocą ściągacza 1 (rysunek 5.118).

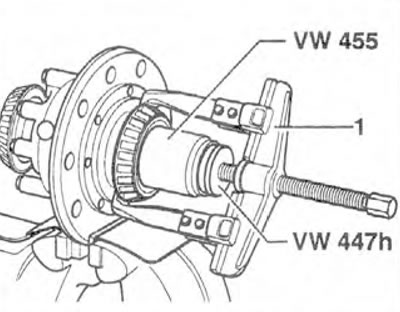

Rysunek 5.118. Zdejmij oba pierścienie wewnętrzne łożysk stożkowych za pomocą ściągacza 1.
3. Odkręć śruby 1 mocujące pokrywę 2 i zdejmij ją (rysunek 5.119).

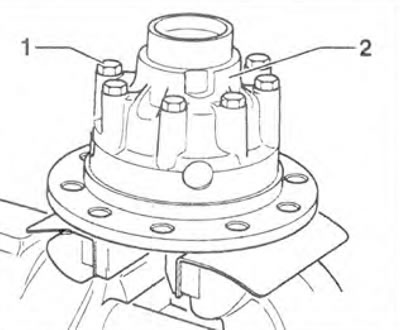

Rysunek 5.119. Odkręć śruby 1 mocujące pokrywę 2 i zdejmij ją.
4. Zdejmij koło zębate 1 napędu osi z uszczelką 2 (rysunek 5.120).

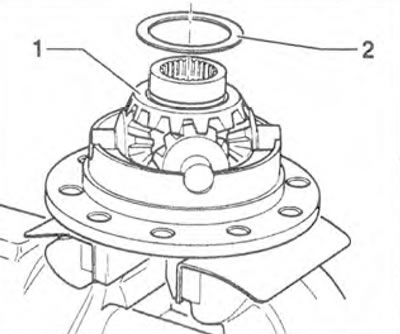

Rysunek 5.120. Wyjąć koło zębate 1 napędu osi z uszczelką 2.
5. Wyjąć z obudowy poprzeczkę wraz z satelitami i podkładkami oporowymi lub pojedyncze wałki 1 z satelitami 2 i podkładkami oporowymi 3 (rysunek 5.121).

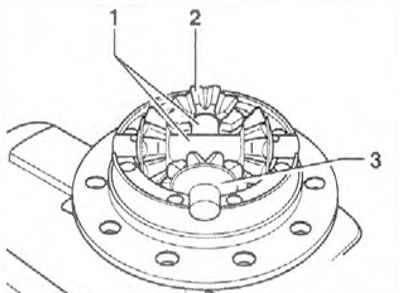

Rysunek 5.121. Wyjąć poprzeczkę wraz z satelitami i podkładkami oporowymi lub pojedyncze wałki 1 z satelitami 2 i podkładkami oporowymi 3 z obudowy.
6. Wyjąć koło zębate 1 napędu osi z uszczelką 2 (rysunek 5.122).

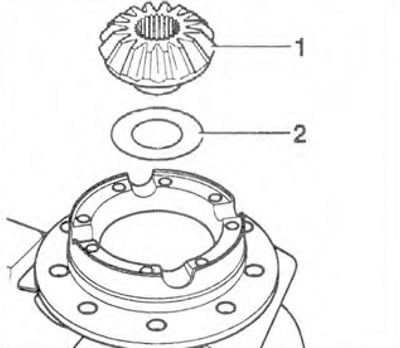

Rysunek 5.122. Zdejmij koło zębate 1 napędu osi z uszczelką 2.
7. Wyczyść wszystkie wyjęte części i sprawdź, czy nie są uszkodzone.
Montaż
3. Zamontuj koło zębate 1 napędu osi z uszczelką 2 (rysunek 5.122).
9. Zamontuj poprzeczkę wraz z satelitami i podkładkami oporowymi lub poszczególne wałki 1 z satelitami 2 i podkładkami oporowymi 3 w obudowie (rysunek 5.121).
10. Zamontuj koło zębate 1 napędu osi z uszczelką 2 (rysunek 5.120).
11. Zamontuj pokrywę 2 zgodnie z wcześniej wykonanymi oznaczeniami (strzałka) i dokręć śruby 1 (rysunek 5.123).

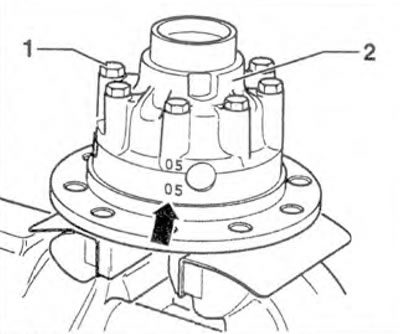

Rysunek 5.123. Zamontuj pokrywę 2 zgodnie z wcześniej wykonanymi oznaczeniami (strzałka) i dokręć śruby 1.
12. Sprawdź moment tarcia przekładni różnicowych (rysunek 5.124). Powinien wynosić 20–40 Nm. W razie potrzeby wymień uszczelki i ponownie sprawdź moment tarcia. Grubość uszczelek waha się od 1,3 mm do 1,85 mm, co 0,05 mm.

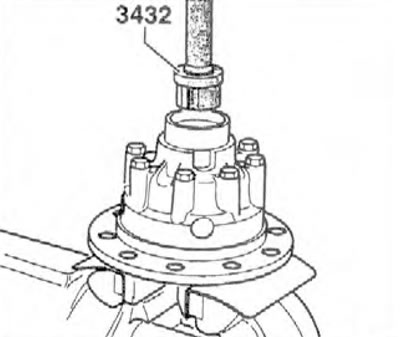

Rysunek 5.124. Sprawdź moment tarcia przekładni mechanizmu różnicowego.
13. Podgrzej koło zębate napędzane do temperatury 60°C i zabezpiecz je nowymi śrubami (rysunek 5.117).
14. Podgrzej oba pierścienie wewnętrzne łożysk stożkowych do temperatury 80°C i wciśnij je przy użyciu narzędzia VW 442 (rysunek 5.125).

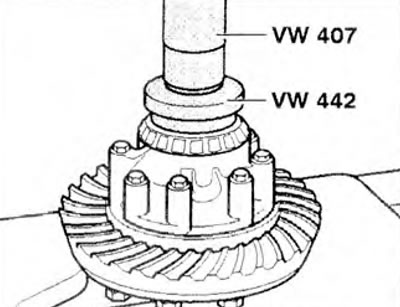

Rysunek 5.125. Podgrzej oba pierścienie wewnętrzne łożysk stożkowych do temperatury 80°C i wciśnij je za pomocą narzędzia VW 442.
