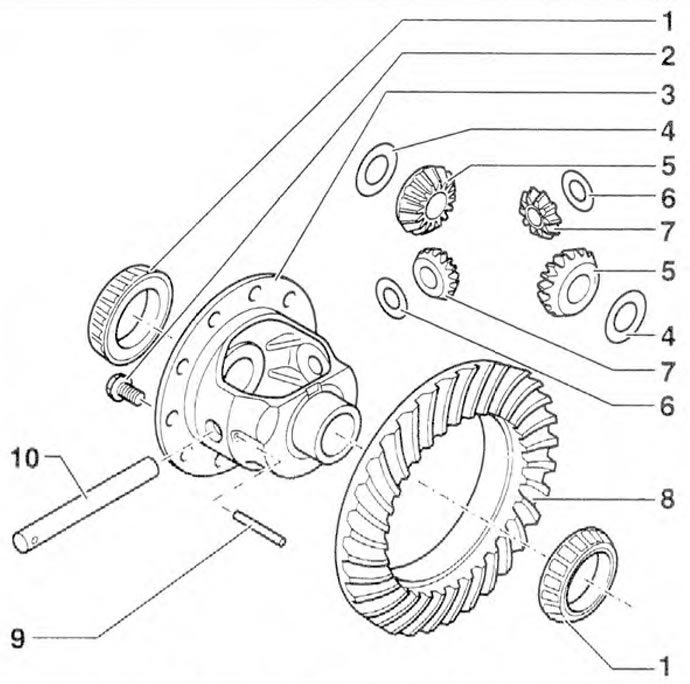

Rysunek 5.110a. Mechanizm różnicowy bez blokady: 1 - Pierścień wewnętrzny łożyska stożkowego: 2 - Śruba; 3 - Obudowa mechanizmu różnicowego; 4 - Regulacja podkładek; 5 - Koła zębate napędu półosiowego; 6 podkładek oporowych; 7 - Satelity: 8 - Przekładnia główna napędzana; 9 - Blokada palca; 10 - Oś satelitów.

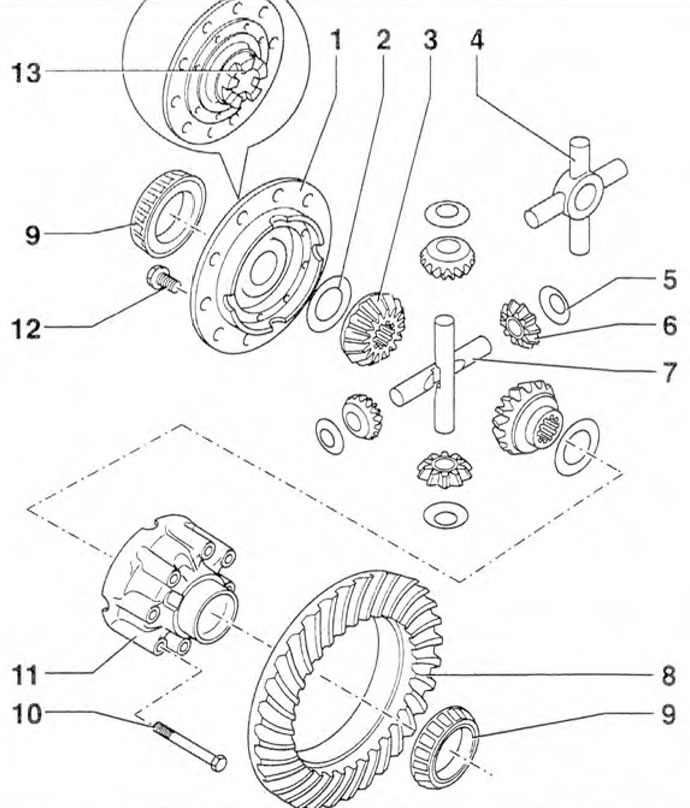

Rysunek 5.110b. Mechanizm różnicowy z blokadą: 1 - Obudowa mechanizmu różnicowego; 2 - Regulacja podkładek; 3 - Koła zębate napędu półosiowego; 4, 7 - Poprzeczki; 5 - Podkładki oporowe; 6 - Satelity; 8 - Koło zębate napędzane przekładni głównej; 9 - Pierścień wewnętrzny łożyska stożkowego; 10, 12 - Śruby; 11 - Pokrywa obudowy; 13 - Wielowypusty blokady mechanizmu różnicowego.
