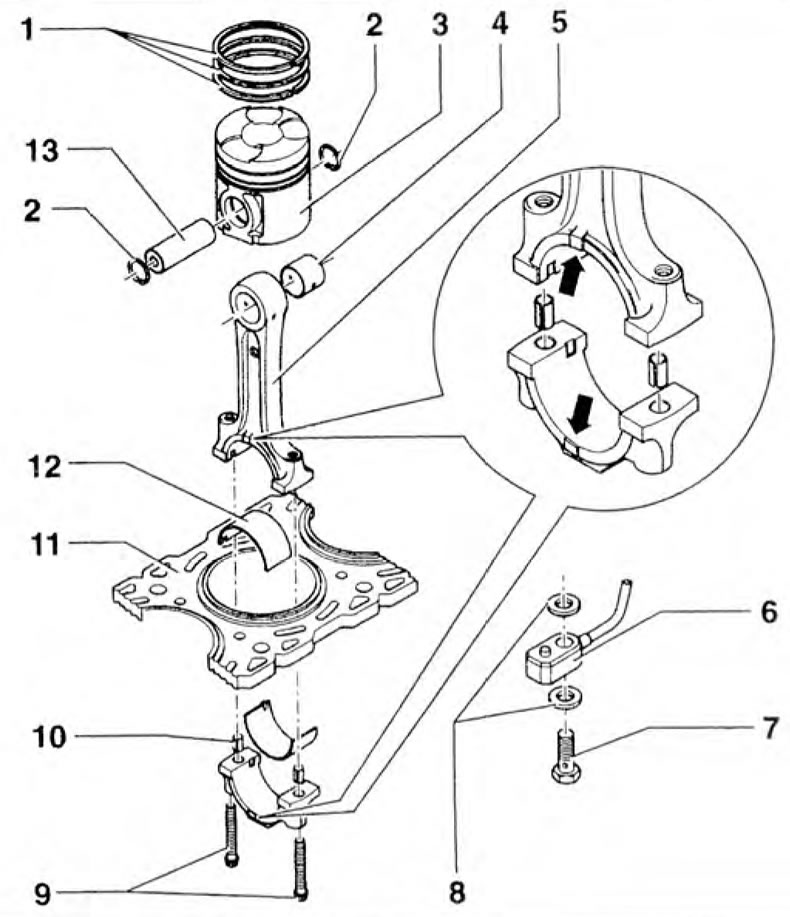

Rysunek 4.36. Tłoki i korbowody: 1 - Pierścienie tłokowe; 2 - Pierścień ustalający; 3 - Tłok; 4 Górna tuleja korbowodu; 5 - Korbowód; 6 Pojemnik na olej; 7.9 - Śruby; 8 - Podkładki uszczelniające; 10 - Palce sprężyste; 11 - Wkładki; 12 - Blok cylindrów; 13 - Sworzeń tłokowy.

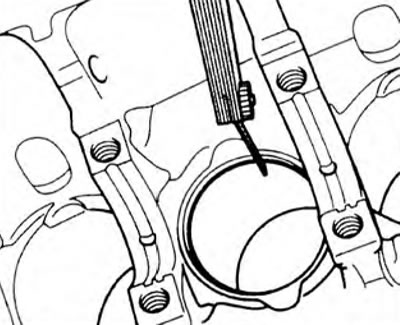

Rysunek 4.37a. Sprawdzanie luzu termicznego pierścienia tłokowego.

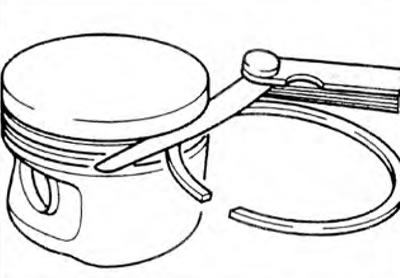

Rysunek 4.37b. Sprawdzanie luzu pierścienia tłokowego na podstawie wysokości.
Tabela 4.5. Wymiary luzu tłoka i pierścienia tłokowego
| Parametry | Średnica cylindra | |
| Średnica główna, mm | 93.000-93.022 | |
| Dopuszczalne zużycie | 93.082 | |
| Parametry | Nowy pierścień | Dopuszczalne zużycie |
| Luz termiczny pierścienia tłokowego | ||
| Górny pierścień dociskowy, mm | 0.30-0.55 | 1.0 |
| Dolny pierścień dociskowy, mm | 0.30-0.55 | |
| Pierścień zgarniający olej, mm | 0.30-0.50 | |
| Luz wysokości pierścienia tłokowego | ||
| Górny pierścień dociskowy, mm | 0.085-0.090 | - |
| Dolny pierścień dociskowy, mm | 0.070-0.105 | - |
| Pierścień zgarniający olej, mm | 0.030-0.065 | - |
