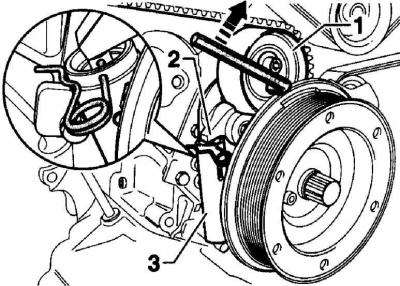

Механізм нацяжэння зубчастага рамяня на рухавіку 2,8-I-V6
- 1 - нацяжны ролік зубчастага рамяня,
- 2 - нацяжны рычаг,
- 3 - элемент прывада механізму нацяжэння
Парадак выканання
1. Здымі тыя поліклінавы рамень.
2. Адкруціце механізм нацяжэння паліклінавага рамяня.
3. Правярніце каленчаты вал рухавіка ў становішча, пры якім поршань трэцяга цыліндру будзе знаходзіцца ў верхняй мёртвай кропцы. Пры гэтым пазнака Ў на шківе паліклінавага рамяня павінна сумясціцца з паказальнікам А.

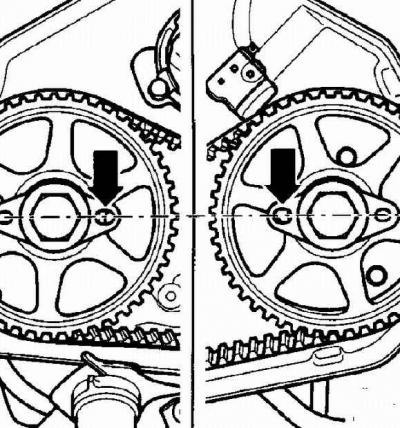

4. Пры ўсталёўцы поршня трэцяга цыліндру ў верхнюю мёртвую кропку ў такце сціску вялікія адтуліны якія фіксуюць пласцін на шківах размеркавальных валаў павінны быць накіраваны сябар да сябра. У адваротным выпадку правярніце каленчаты вал рухавіка на 1 поўнае абарачэнне.

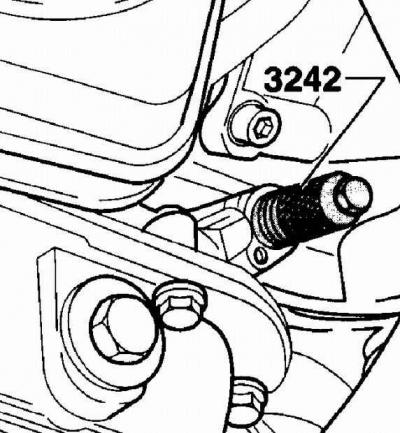

5. Зафіксуйце каленчаты вал у гэтым становішчы. Для фіксацыі каленчатага вала з левага боку блока цыліндраў выкруціце заглушку і замест заглушкі ўкруціце адмысловы стрыжань VW 3242. Адмысловы стрыжань, увайшоўшы ў пазу на каленчатым вале, зафіксуе яго ад проворачивания.
6. Выкруціце 8 нітаў і зніміце гасільнік ваганняў /шкіў паліклінавага рамяня.
7. Выкарыстоўваючы 8-міліметровы шасцігранны ключ, павольна павярніце па гадзіннікавай стрэлцы нацяжны ролік зубчастага рамяня, каб націскны рычаг націснуў штурхач да сумяшчэння адтулін у штурхальніку і корпусе штурхача (гл. мал. зубчастага рамяня на рухавіку 2,8-I-V6). Устаўце сталёвы стрыжань дыяметрам 2 мм у адтуліну і штурхач і зафіксуйце штурхач. Зніміце шасцікантовік з нацяжнога роліка.

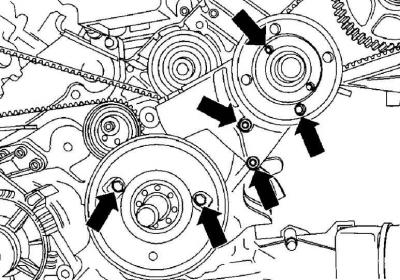

8. Адкруціце балты і зніміце кранштэйны вентылятара радыятара і ніжні кажух зубчастага рамяня.
9. Зніміце зубчасты рамень. Калі зубчасты рамень будзе ўсталёўвацца паўторна, выкарыстоўваючы маркер або фарбу, адзначце кірунак кручэння зубчастага рамяня.
10. Адкруціце на тры абарачэння (але не выкручвайце цалкам) ніты мацавання шківаў размеркавальных валаў.
11. Выкарыстоўваючы здымнік, зніміце абодва шківа размеркавальных валаў з пасадачных конусаў размеркавальных валаў. Пры здыманні шківаў здымнік павінен упірацца ў ніты мацавання шківаў размеркавальных валаў.
Папярэджанне: Шківы размеркавальных валаў павінны свабодна круціцца, але не боўтацца на ўсталявальных конусах размеркавальных валаў.

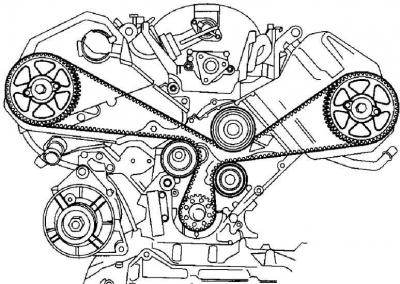

12. Усталюйце на шківы рухавіка зубчасты рамень. Пры ўсталёўцы раней знятага рамяня ўсталюеце яго ў адпаведнасці з нанесенымі пазнакамі.

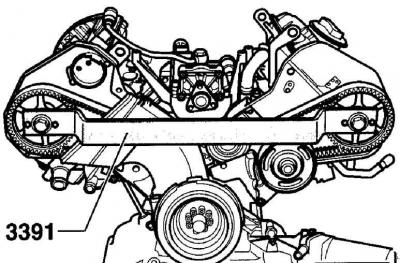

13. Усталюйце спецыяльны фіксатар VW-3391, які ўтрымлівае шківы размеркавальніка пры нацягванні зубчастага рамяня.
14. Вызваліце нацяжны ролік зубчастага рамяня, для чаго выміце стрыжань дыяметрам 2 мм, які фіксуе механізм нацяжэння. Для забеспячэння патрабаванага нацяжэння зубчастага рамяня ўсталюеце ключ на ўнутраны шасцікантовік нацяжнога роліка і звярніце яго момантам 15 Нм у кірунку нацяжэння.
15. Пасля папярэдняга нацяжэння зубчастага рамяня зацягніце балты мацавання шківаў размеркавальных валаў момантам 55 Нм.
16. Замацуеце нацягвальнік поликлинового рамяня, зацягнуўшы яго момантам 55 Нм.
17. Выкруціце які фіксуе стрыжань, утрымлівальны каленчаты вал рухавіка ад проворачивания, а таксама зніміце фіксатар, утрымлівальны шківы размеркавальных валаў. Замест фіксавальнага стрыжня, які ўтрымлівае каленчаты вал ад проворачивания, укруціце заглушку, зацягнуўшы яе момантам 10 Нм.
18. Усталюеце гасільнік ваганняў на шкіў каленчатага вала і прышрубуйце нітамі, зацягнуўшы іх момантам 25 Нм.
