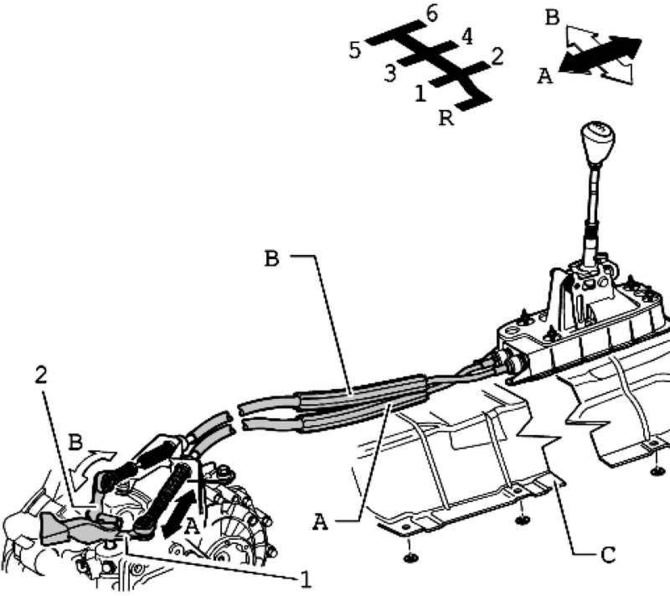

Фиг. 3.39. Задвижване на скоростната кутия: A – жило за превключване на предавките; B – кабел за избор на движение; C – топлинен щит; 1 – лост за смяна на скоростите; 2 – междинен лост
Забележка: Монтажна позиция на задвижващия механизъм за превключване на предавките
- A - движение при превключване.
- B - движение по избор.
Забележка: За да работите по задвижването на скоростния лост, изключете заземяващия кабел от акумулатора.
Забележка: При повторно свързване на батерията следвайте инструкциите за работа след свързване на батерията.
Забележка: За да работите върху механизма за смяна на скоростите в двигателното отделение, корпусът на въздушния филтър трябва да бъде премахнат като цялостен модул, ако е разположен над този механизъм.
Забележка: За да смените контролния кабел, отстранете задвижващия механизъм за превключване.
Забележка: Не прегъвайте контролните кабели.
