Смяна на ауспуха (VW Passat B5)

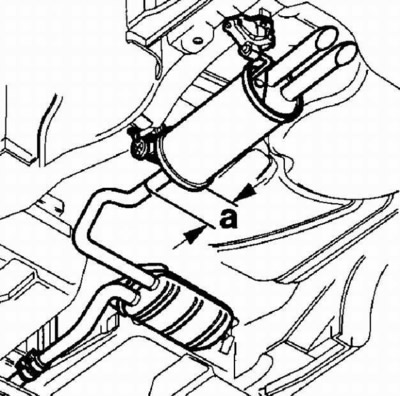

Точката, където изпускателните тръби са изключени при превозни средства с предно задвижване с четири- и петцилиндрови двигатели, с изключение на двигатели със 150 к.с.

• A = 140–150 мм

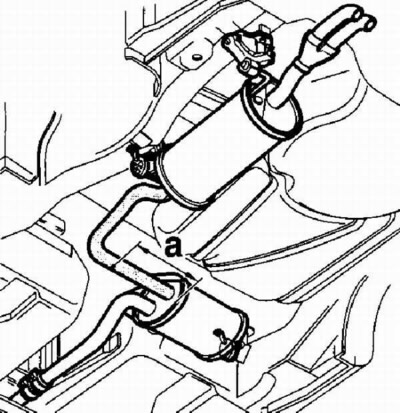

Мястото, където се разединяват изпускателните тръби при автомобили с предно задвижване и двигател с мощност 150 к.с.

• A = 160–170 mm за петцилиндрови двигатели.
• A = 160–180 mm за двигатели с турбокомпресор.

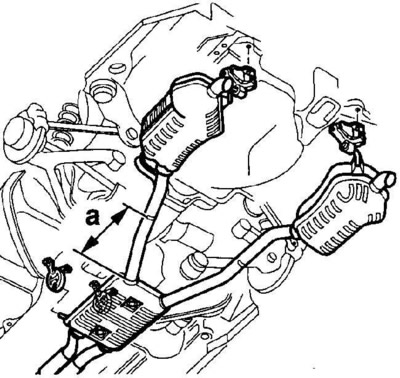

Място рассоединения тръби на изпускателната система на полнопривод неправителствени автомобили и автомобили с двигател 6V

• A = 244 mm

Ако изпускателните тръби се откачват трудно, използвайте един от следните методи:

• отрежете изпускателната тръба на 5 см зад монтажната скоба. Отрежете останалата част от тръбата по оста и я съборете с помощта на чук и длето;
• с помощта на оксиацетиленов заваръчен апарат загрейте тръбната връзка и разделете тръбите.

Повдигнете автомобила и го закрепете на стойки.

Превозни средства с предно задвижване с четири- и петцилиндрови двигатели, с изключение на двигатели със 150 к.с.

Мястото, където са изключени изпускателните тръби, се намира на разстояние 140–150 mm от централния ауспух, вижте фиг. Точката, където изпускателните тръби са изключени при превозни средства с предно задвижване с четири- и петцилиндрови двигатели, с изключение на двигатели със 150 к.с.

Автомобили с предно задвижване и двигатели 150 к.с.

Мястото, където изпускателните тръби са изключени, се намира на разстояние 160–170 mm от допълнителния ауспух при модели с петцилиндрови двигатели и около 160–180 mm при двигатели с турбокомпресор 1.8-I, вижте фиг. Мястото, където се разединяват изпускателните тръби при автомобили с предно задвижване и двигател с мощност 150 к.с.

Задвижващи колела автомобили и автомобили с двигател 6V

Точката, където изпускателните тръби са изключени, се намира на разстояние 244 mm от централния ауспух, виж фиг. Мястото, където се разединяват изпускателните тръби при автомобили със задвижване на всички колела и автомобили с 6V двигател.

Изрежете изпускателната тръба на посоченото място.

Оригиналният текст може да бъде намерен на портала VWmanual.ru

Освободете ауспуха от гумените стойки и го извадете изпод автомобила.

Монтиране

1. Монтирайте ауспуха в гумени стойки.

2. За свързване на изпускателните тръби трябва да се използват нови скоби.

3. Проверете позицията на ауспуха и, ако е необходимо, го завъртете така, че разстоянието между ауспуха и дъното на автомобила да е най-малко 25 мм.

4. Затегнете монтажните гайки на скобата на скобата до 40 Nm.
