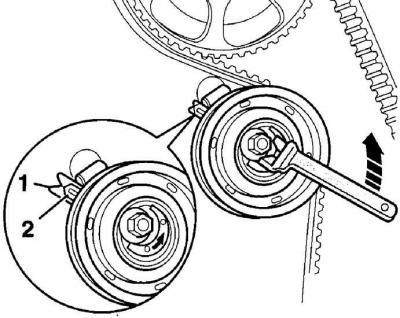

Користећи кључ за ротирање ваљака затезача зупчастог ремена на ексцентрику на мотору 1,6-I
- 1 - ознака уградње;
- 2 - показивач
Уградите и затегните зупчасти ремен на хладном мотору.
Налог о извршењу
1. Уградите зупчасти ремен на ременице радилице и водене пумпе.
Опрез: Приликом поновног постављања зупчастог ремена, поставите га тако да стрелица на каишу, која је постављена пре скидања каиша, одговара смеру ротације ременица мотора. Ако се зупчасти каиш окреће у супротном смеру након уградње, може доћи до пукотина у каишу и мотора се може покварити.
2. Проверите да ли су ознаке ременице брегастог вратила и радилице поравнате са показивачима.
3. Замените и причврстите доњи поклопац зупчастог ремена.
4. Уградите ременицу радилице и причврстите је вијцима, затегните их на обртни момент од 25 Нм. Имајте на уму да ће ременица стати само у једном положају.
5. Поставите зупчасти ремен на ременицу брегастог вратила.

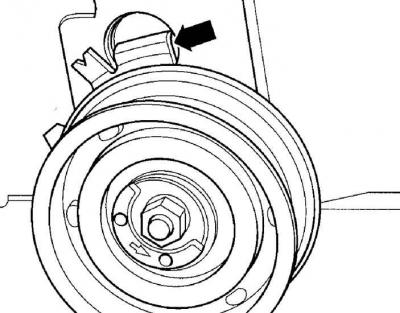

Мотор 1,6-I
6. Проверите положај уградње затезног ваљка. Језичак за закључавање (означен стрелицом) мора се налазити у удубљењу на глави цилиндра. У супротном, окрените држач затезног ваљка у одговарајућем смеру.
7. Помоћу кључа окрените затезни ваљак тако да се показивач поравна са ознаком времена (погледајте слику. Користећи кључ за окретање затезног ваљка разводног каиша на ексцентру на мотору 1,6-I). У овом положају затегните матицу за причвршћивање затезног ваљка на обртни момент од 20 Нм.
8. Користећи монтажни вијак ременице радилице, окрените радилицу мотора у смеру казаљке на сату два пуна окрета и проверите да ли су све ознаке времена у равни са показивачима. Проверите да ли је ознака времена на затезачу зупчастог ремена у равни са показивачем.
Мотори 1,8-I
9. Уклоните држач затезног ваљка и одврните завртањ за подешавање. Клип за притисак и затезни елемент ће аутоматски затегнути зупчасти каиш.
Сви мотори
10. Окрените радилицу мотора за два пуна окрета у смеру казаљке на сату и проверите да ли су све ознаке времена поравнате са показивачима. У супротном, уклоните зупчасти каиш и поново га поставите.
11. Поставите горњи поклопац зупчастог ремена.
12. Затегните завртње који причвршћују десни потпорни држач за мотор на обртни момент од 45 Нм.
13. Користећи нове завртње, причврстите држач за десни ослонац и тело и затегните завртње одређеним обртним моментом:
- ослонац за тело: 40 Нм + окретање даље за 90°;
- подршка мотора: 60 Нм + окретање даље за 90°.
14. Искључите уређај, одржавање мотора.
15. Уградите елемент затезача клинастог ремена и причврстите га вијком, затегните га обртним моментом од 25 Нм.
16. уградите клинасти ремен.
17. Поново поставите експанзиони резервоар и резервоар течности серво управљача.
