Wyjmowanie
1. Zdejmij osłonę deski rozdzielczej.
2. Zdejmij osłonę wentylatora w komorze silnika.

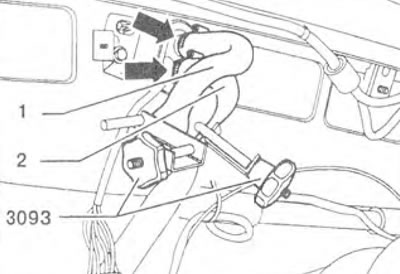

Rysunek 9.52. Zacisnąć rurę doprowadzającą 1 i rurę spustową 2 za pomocą imadła 3093. Poluzować zaciski (strzałka).
3. Zacisnąć rurę doprowadzającą 1 i spustową 2 za pomocą imadła 3093 (rysunek 9.52). Poluzuj zaciski (strzałka). Odłącz węże.
4. Zdejmij paski mocujące (strzałka) z grzejnika (rysunek 9.53).
Zobacz oryginał w tym portalu VWManual.ru

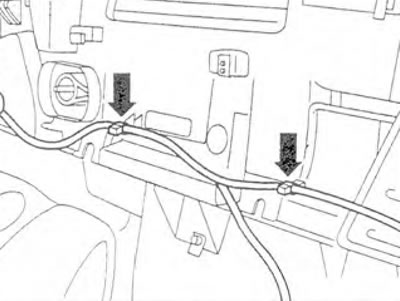

Rysunek 9.53. Zdejmij paski mocujące (strzałka) z grzejnika.
5. Odłączyć złącze przewodów 1 od sterowania dopływem powietrza ogrzewanego i świeżego (strzałka) (rysunek 9 54).

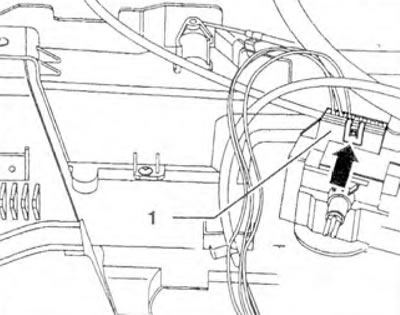

Rysunek 9.54. Odłączyć złącze przewodów 1 od elementów sterujących dopływem powietrza ogrzewanego i świeżego (strzałka).
6. Odkręć śruby mocujące (strzałki) i zdejmij grzejnik (rysunek 9.55).

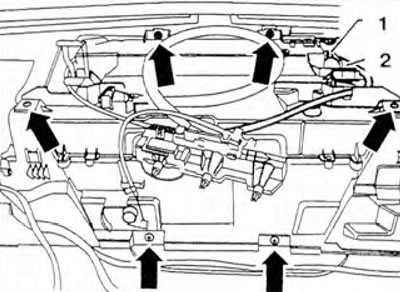

Rysunek 9.55. Odkręć śruby mocujące (strzałki) i zdejmij grzejnik.
Instalacja
7. Montaż wykonuje się w odwrotnej kolejności niż demontaż.
