Wyjmowanie
1. Zdejmij deskę rozdzielczą.
2. Odłączyć złącze przewodów 1 od sterowania dopływem powietrza ogrzewanego i świeżego (strzałka) (rysunek 9.48).

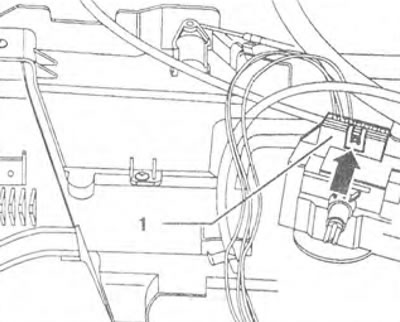

Rysunek 9.48. Odłączyć złącze przewodów 1 od elementów sterujących dopływem powietrza ogrzewanego i świeżego (strzałka).
3. Odłączyć złącze przewodów od tylnej części sterowania ogrzewaniem i świeżym powietrzem (strzałka) (rysunek 9.49).

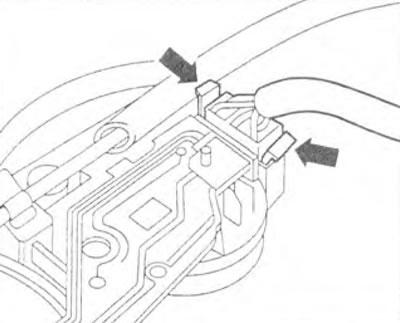

Rysunek 9.49. Odłączyć złącze przewodów od tylnej części regulatorów ciepłego i świeżego powietrza (strzałka).
4. Odłączyć zaciski 4. Podnieść linki sterujące 1-3 i odłączyć je (strzałka) (rysunek 9.50).

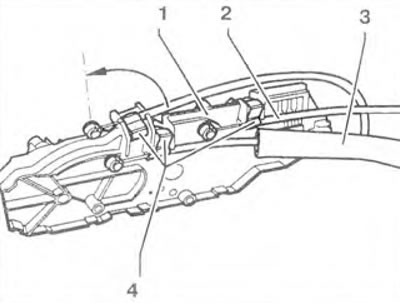

Rysunek 9.50. Odłączyć zaciski 4. Podnieść linki sterujące 1-3 i odłączyć je (strzałka).
Demontaż
5. Na rysunku przedstawiono elementy sterujące dopływem ogrzanego i świeżego powietrza w pozycji usuniętej 9.51.

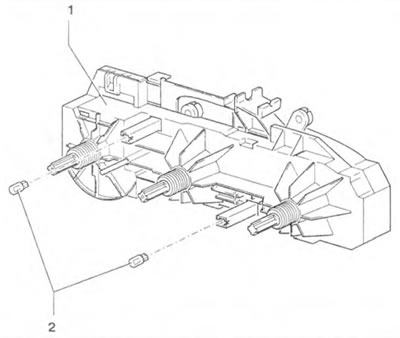

Rysunek 9.51. Regulatory do sterowania dopływem ogrzanego i świeżego powietrza w stanie usuniętym: 1 - Regulatory do sterowania dopływem ogrzanego i świeżego powietrza; 2 - Lampka kontrolna regulatora dopływu świeżego powietrza.
Instalacja
6. Montaż wykonuje się w odwrotnej kolejności niż demontaż.
