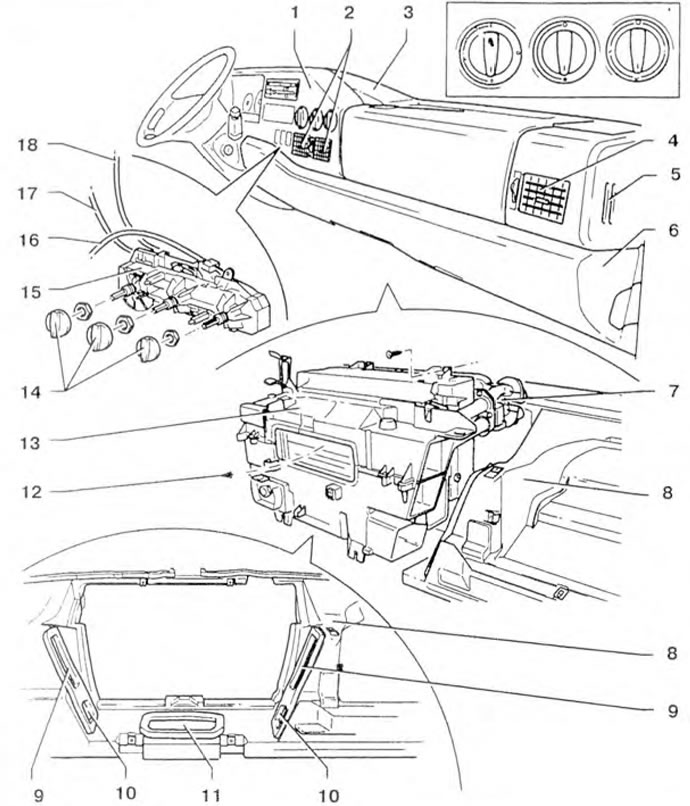

Rysunek 9.47. Elementy instalacji grzewczej: 1 - Deska rozdzielcza, 2, 4, 5 - Owiewki powietrza; 3 - Osłona deski rozdzielczej: 6 - Panel dekoracyjny; 7 - Zawór regulacyjny; 8 - Deska rozdzielcza; 9 - Otwór na owiewki szyby przedniej; 10 - Otwór dopływu powietrza do przestrzeni kierowcy i pasażera; 11 - Otwór wentylacyjny na nogi; 12 - Do centralnych deflektorów; 13 - Grzejnik; 14 - Regulatory; 15 - Jednostka sterująca dopływem świeżego i ogrzanego powietrza; 16, 17, 18 - Linki sterujące.
