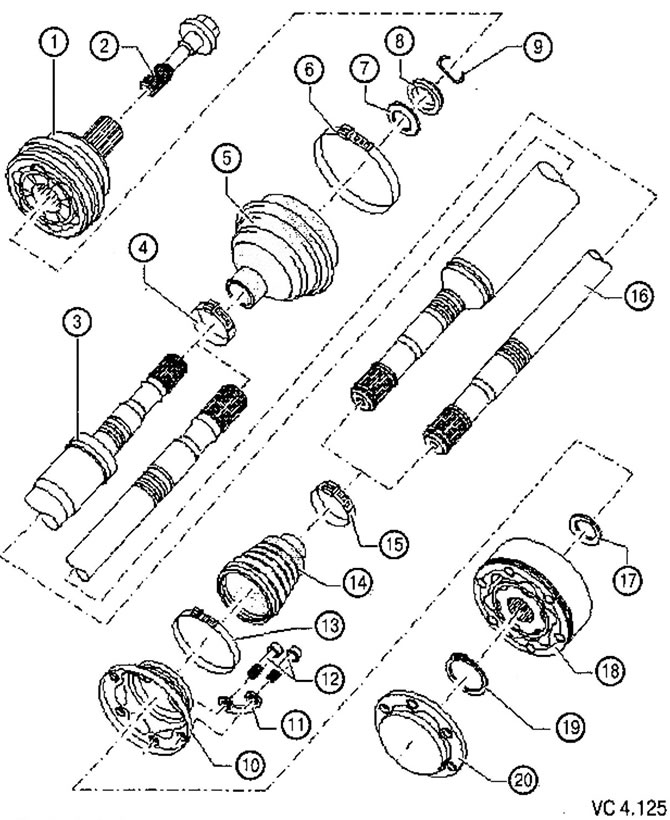

Lista komponentów i części wału napędowego (Przegub homokinetyczny VL107) z komentarzami technologicznymi dotyczącymi naprawy do rysunku VC4.125:
1. Przegub homokinetyczny zewnętrzny:
- można wymienić tylko w całości;
- dociskać wał do oporu plastikowym młotkiem.
2. Śruba piasty:
- podczas odkręcania i dokręcania śrub samochód nie powinien stać na kołach;
- po każdym demontażu należy wymienić.
3. Wał napędowy:
- do montażu po prawej stronie.
4. Zacisk:
- po każdym usunięciu należy wymienić;
- zaciskanie.
5. Osłona zewnętrznego przegubu homokinetycznego:
- sprawdź, czy nie ma pęknięć i otarć;
- materiał: Hytrel (polielastomer).
6. Zacisk:
- po każdym usunięciu należy wymienić;
- zaciskanie.
7. Podkładka elastyczna:
- pozycja instalacji.
8. Podkładka oporowa:
- pozycja instalacji.
9. Pierścień ustalający:
- po każdym usunięciu należy wymienić;
- zamontować w rowku wału.
10. Tuleja sprzęgająca:
- ostrożnie wyjąć dziurkaczem;
- Przed montażem na przegubie homokinetycznym należy nanieść na powierzchnię montażową środek D 454300 A2;
- powierzchnia siedziska musi być odtłuszczona!
11. Płyta nośna.
12. Śruba z łbem gniazdowym sześciokątnym;
- po każdym wyjęciu śrub należy je ponownie zamontować.
13. Zacisk:
- po każdym demontażu należy wymienić.
14. Osłona przegubu homokinetycznego wewnętrznego:
- materiał: Hytrel (polielastomer);
- bez otworu wentylacyjnego;
- sprawdź, czy nie ma pęknięć i otarć.
15. Zacisk:
- po każdym demontażu należy wymienić.
16. Wał napędowy:
- do montażu po lewej stronie.
17. Podkładka elastyczna:
- pozycja instalacji,
18. Przegub homokinetyczny wewnętrzny:
- można wymienić tylko w całości;
19. Pierścień ustalający:
- po każdym usunięciu należy wymienić;
- zamontować w rowku wału.
20. Pokrywa:
- po każdym demontażu należy wymienić.
