Uwaga! Zaworów wydechowych nie wolno obrabiać mechanicznie!

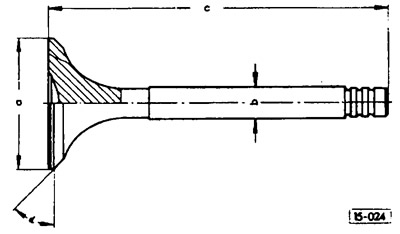

| Rozmiar | Samochody Kafer 1200 | Samochody Kafer 1300/1600 |
| Zawór wlotowy | ||
| a | 31,5 mm | 35,6 mm |
| b | 7,94-7,95 mm | 7,94-7,95 mm |
| z | 112 mm | 112 mm |
| d | 44° | 44° |
| Zawór wydechowy | ||
| a | 30,0 mm | 30,1 mm |
| b | 7,91-7,92 mm | 8,91-8,92 mm |
| z | 112 mm | 112 mm |
| d | 45° | 45° |

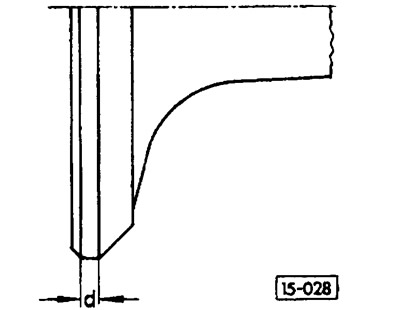

Podczas obróbki zaworu wlotowego wymiar d nie może być mniejszy niż 0,5 mm.
