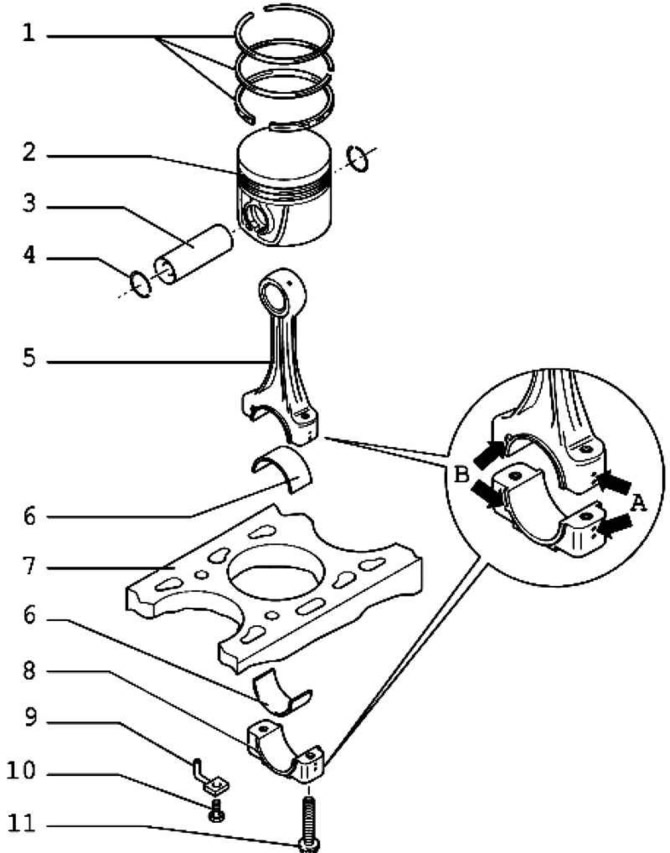

Фиг. 2,285. Бутало и биела: 1 – бутални пръстени; 2 – бутало; 3 – бутален болт; 4 – задържащ пръстен; 5 – мотовилка; 6 – лагерна черупка; 7 – цилиндров блок; 8 – капак на мотовилката; 9 – дюза за впръскване на масло; 10 – болт 25 Nm; 11 – болт на биелата, 30 Nm + затегнете на 1/4 оборот. (90°)
Забележка: За извършване на монтажни работи е необходимо да закрепите двигателя с помощта на скобата за двигател и скоростна кутия на монтажната стойка или върху скобата за двигателя и скоростната кутия.
Забележка: Всички опорни и работни повърхности трябва да бъдат смажени с двигателно масло преди монтажа.

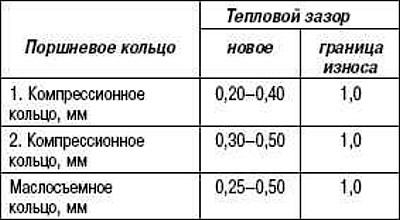

Проверка на топлинната хлабина на буталните пръстени

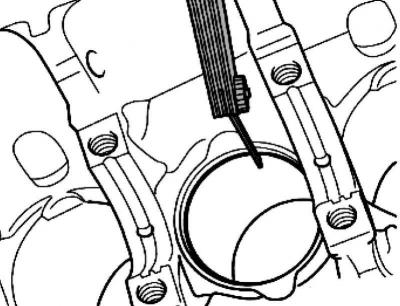

Фиг. 2.156. Проверка на термичната междина
Задвижете буталния пръстен отгоре, под прав ъгъл към стената на цилиндъра, към долния отвор на цилиндъра, на разстояние около 15 mm от ръба му (фиг. 2.156).

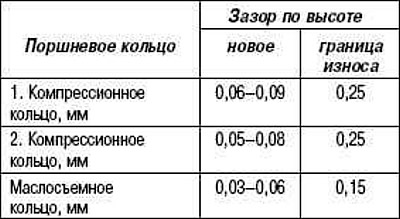

Проверка на хлабината на буталния пръстен по височина
Почистете жлеба на пръстена преди проверка.
Проверка на диаметъра на цилиндъра

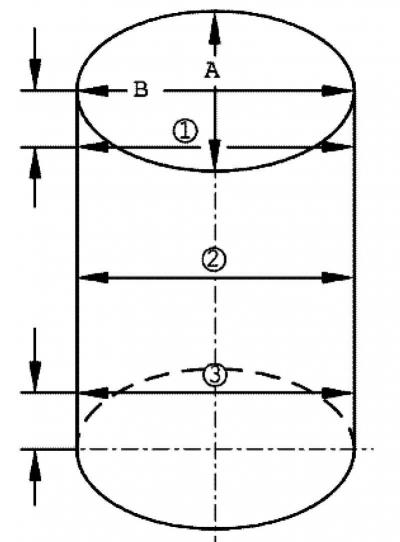

Фиг. 2.159. Диаграма за проверка на отвора на цилиндъра
Измерете напречното разстояние А и надлъжното разстояние В на три места във формата на кръст (фиг. 2.159). Максимално допустими отклонения от номиналния размер – макс. 0,10 мм.
Забележка: Не измервайте диаметрите на цилиндрите, докато цилиндровият блок е монтиран върху опората на двигателя на монтажната стойка, тъй като това може да доведе до неправилни резултати.
Монтажно положение и принадлежност на буталата към цилиндрите

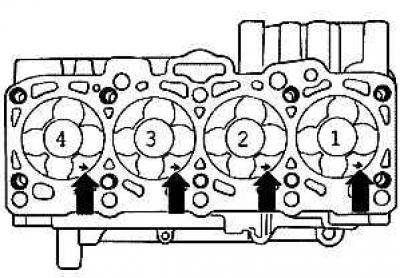

Фиг. 2,286. Монтажно положение и принадлежност на буталата към цилиндрите
Стрелките на фигура 2.286 показват посоката към първия цилиндър (фиг. 2,286).
Размери на буталото и цилиндъра
Проверка на издатината на буталото в горната мъртва точка

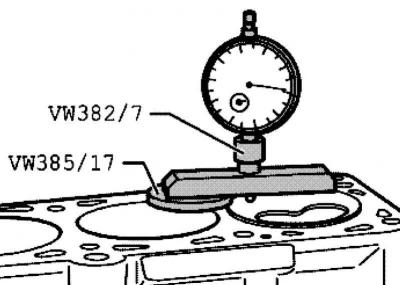

Фиг. 2,287. Проверка на издатината на буталото в горната мъртва точка

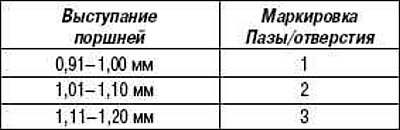

При инсталиране на нови бутала или нови компоненти на двигателя проверете положението на всички бутала в горната мъртва точка. В зависимост от изпъкването на бутала задайте съответната уплътнението на главата на цилиндъра в съответствие с таблицата по-долу
Забележка: За да измерите позицията на буталото в горната мъртва точка, завъртете коляновия вал по посока на часовниковата стрелка.
Забележка: Ако при измерване на буталата се получат различни стойности на издатина на буталото, използвайте най-големия размер, за да осигурите съвместимост с уплътнението.
Маркировка на уплътнението на главата на цилиндъра

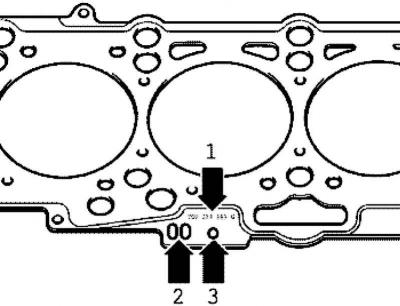

Фиг. 2,288. Маркировка на уплътнението на главата на цилиндъра
Номер на частта – 1.
Контролен код - 2 (не съдържа важна информация).
Дупки – 3.
Монтажна позиция: маркировка обърната нагоре.
Забележка: Дебелината на уплътнението на главата на цилиндъра, което трябва да се монтира, зависи от издатината на буталото. При смяната е необходимо да се монтира уплътнение с идентична маркировка 3.
