Ремонт на амортисьор на задно окачване

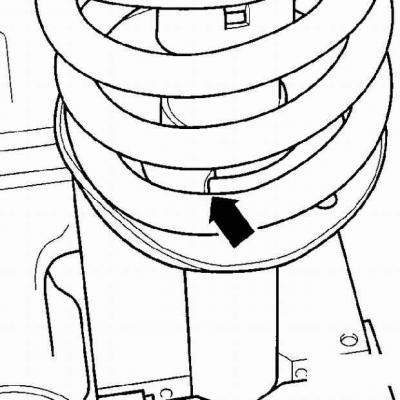

Правилно позициониране на долната спирала на пружината в леглото на пружината

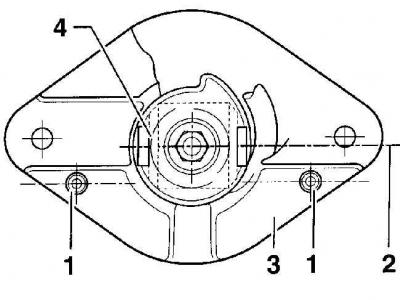

Местоположение на горната опора на амортисьора

• 1 - центриращи пръсти,
• 2 - долна ос на монтиране на подпора,
• 3 - монтиране на горния багажник,
• 4 - долна стойка

Заповед за изпълнение

1. Отстранете амортисьора от автомобила.

2. Затегнете подпората на задното окачване в меко челюстно менгеме и използвайте пружинната скоба, за да компресирате пружината, така че да излезе отгоре. Когато използвате специално устройство за компресиране на пружини, уверете се, че спиралите на пружината са здраво захванати и че пружината е компресирана от противоположните страни. Пружината има много висока сила на натиск, така че използвайте само много надежден инструмент. В никакъв случай не завързвайте пружината с тел.


3. Закрепете пръта на амортисьора с гаечен ключ, за да предотвратите завъртането му, и като използвате втори гаечен ключ, развийте централната гайка, закрепваща пръта на амортисьора. Отстранете последователно горната опора, буфера, горната пружинна опора, пружината, защитния капак, гумената дистанционна част и долната пружинна опора от пръта на амортисьора.

4. Подпората на амортисьора се сглобява в обратен ред на разглобяване, като се вземат предвид следните точки.

5. Монтирайте пружината така, че външните намотки на пружината да са правилно позиционирани върху пружинните опори и да са насочени към центъра на автомобила (виж фиг. Правилно позициониране на долната спирала на пружината в леглото на пружината).

6. Монтирайте горната опора на амортисьора, така че оста, минаваща през центриращите щифтове, да е успоредна на оста на долната стойка на амортисьора (виж фиг. Местоположение на горната опора на амортисьора). Центриращите щифтове (1) трябва да бъдат разположени от външната страна на автомобила.
