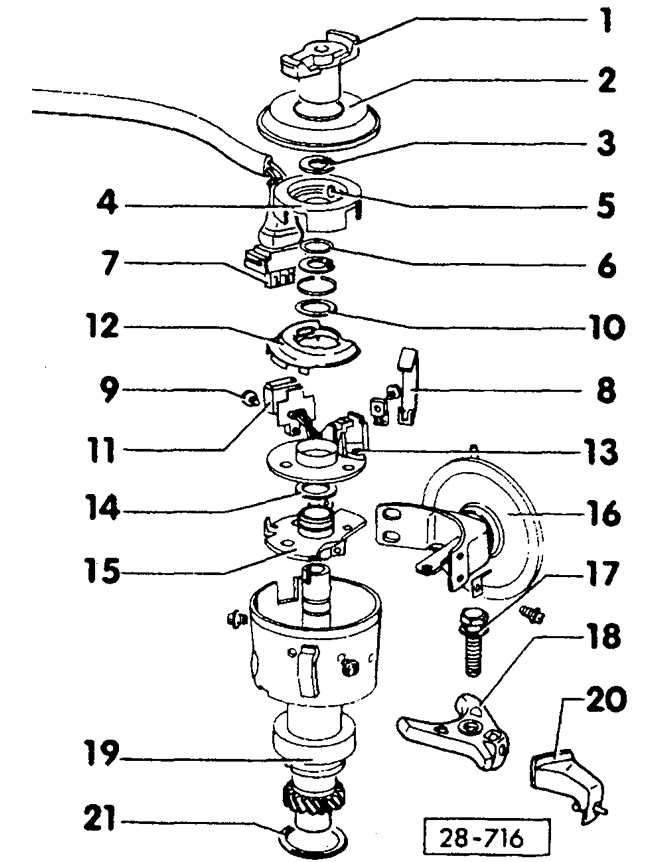

Дистрибутор на системи за запалване TSZ и Digifant

• 1 - плъзгач на разпределителя на запалването
• 2 - капачка против прах
• 3 - задържащ пръстен
• 4 - въртяща се диафрагма
• 5 - щифт
• 6 - пружинна шайба
• 7 - съединителен щепсел

При разкачване и свързване запалването трябва да е изключено.

• 8 - клип

Когато капачката за прах е отстранена, тя трябва да се притисне настрани, за да се предотврати повреда на въртящата се диафрагма.

• 9 - запушалка
• 10 - шайба
• 11 - конектор
• 12 - капак на проводника
• 13 - Сензор на Хол

Смажете повърхностите на лагерите тънко.

• 14 - шайба
• 15 - подвижна плоча
• 16 - Време за вакуумно запалване
• 17 - затягащ болт, 25 Nm
• 18 - притискаща плоча
• 19 - корпус на разпределителя на запалването
• 20 - запушалка

Унищожи, за да освободиш дистрибутора.

• 21 - О-пръстен
