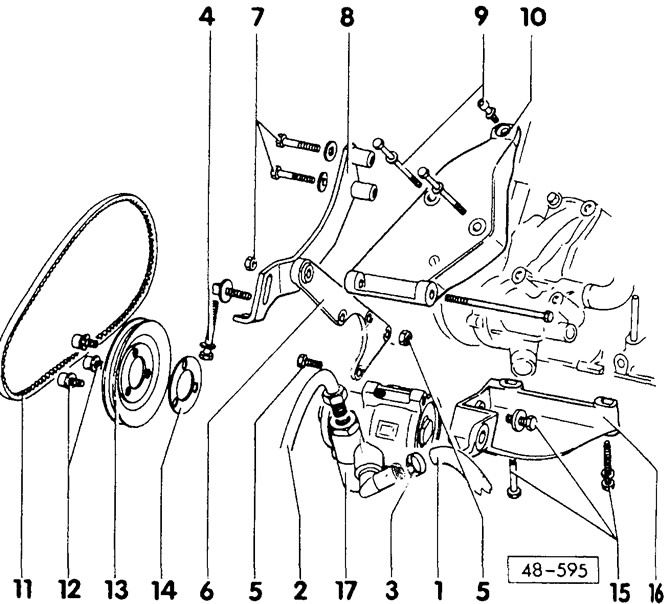

Автомобил с 4-цилиндров двигател
- 1 - смукателен маркуч
- 2 - изпускателен маркуч
- 3 — скоба
- 4 - опъващ болт
- 5 - гайка, 20 Nm
- 6 - предна въртяща се скоба
- 7 - гайка, 20 Nm
- 8 - опъваща скоба
- 9 — болт, 20 Nm
- 10 — скоба
- 11 - клинов ремък
Проверете напрежението, като натиснете с палец: допустимото отклонение е 10 mm.
- 12 — болт, 25 Nm
- 13 — ремъчна шайба
Когато монтирате шайбата, уверете се, че шайбите на коляновия вал и помпата на работното колело са разположени в една и съща равнина.
- 14 — регулираща шайба
Само за дизелови двигатели.
- 15 — болт, 20 Nm
- 16 - задна въртяща се скоба
- 17 - работно колело помпа
Забележка: Доставените резервни помпи нямат масло, така че преди монтажа напълнете помпата с масло за автоматична трансмисия (ATF - Dexron) и я завъртете на ръка.
