Demontarea
Scoateți garnitura interioară a ușii. Îndepărtați folia de protecție.
Coborâți și deșurubați sticla 5 (vezi fig. 465) sau 9 (vezi fig. 466) geamuri de la mecanismul de ridicare a sticlei. Glisați paharul în sus.

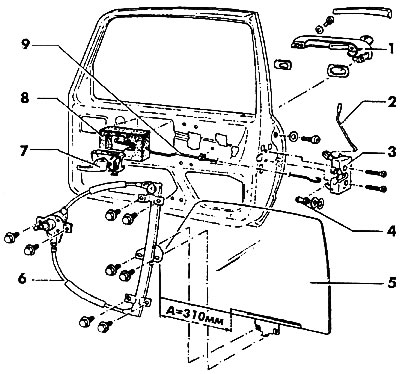

Figura 465. Ușa de la intrare din august 1987: 1 - mâner; 2 - tija de blocare; 3 - încuietoare ușii; 4 - știft de blocare (montat pe stâlpul B); 5 - sticla usi; 6 - mecanism de ridicare a geamurilor (cuplul de strângere al șuruburilor sale este de 7 Nm); 7 - mâner interior pentru deschiderea ușii; 8 - căptușeală mâner; 9 - tracțiune

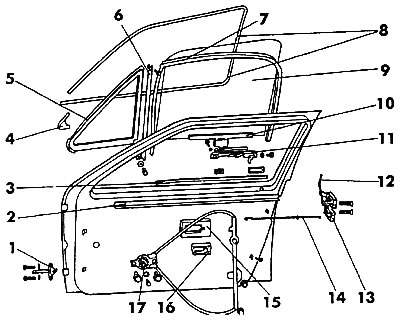

Figura 466. Ușa de la intrare înainte de august 1987: 1 - opritor ușă; 2 - garnitura interioara din sticla; 3 - garnitură exterioară din sticlă; 4 - colțul exterior al cornișei decorative; 5 - sticlă de colț; 6 - ghid; 7 - căptușeală de ghidare din sticlă; 8 - cornișă decorativă; 9 - sticlă; 10 - suport de sticlă; 11 - mâner interior al ușii; 12 - tija de blocare; 13 - încuietoare ușii; 14 - tija mânerului de deschidere a ușii interioare; 15 - căptușeală mâner; 16 - mâner interior de deschidere a ușii; 17 - mecanism de ridicare a geamurilor
Deșurubați mecanismul de ridicare a geamului, mânerul de ridicare a geamului și ghidajul vertical.
Scoateți mecanismul de ridicare a geamului în jos de pe ușă.
Instalare
Introduceți mecanismul de ridicare a geamului, înșurubați-l și ghidajul vertical cu patru șuruburi cu arcuri cu disc (cuplu de strângere 7,0 Nm), strângeți mânerul de ridicare a geamului.
Coborâți geamul și fixați-l de mecanismul de ridicare a geamului.
Ridicați și coborâți paharul de mai multe ori. Dacă geamul se mișcă cu dificultate, slăbiți șuruburile de fixare a mecanismului de ridicare a geamului. Aliniați regulatorul de geam și strângeți din nou șuruburile.
Montați garnitura interioară a ușii, mai întâi cu grijă și fără cute lipiți folia de protecție.
