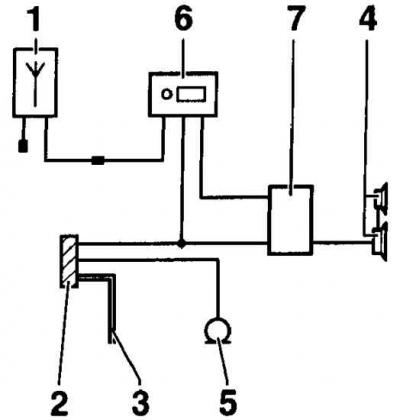

Schemat połączeń podczas instalacji telefonu w samochodzie
- 1 - antena na obudowie telefonu i radia. Złącze elektryczne znajduje się w przedniej części konsoli środkowej;
- 2 - Złącze elektryczne VDA dla interfejsu. Złącze elektryczne znajduje się w tylnej części konsoli środkowej;
- 3 - zasilanie telefonu;
- 4 - głośniki w drzwiach kierowcy;
- 5 - mikrofon do telefonu, umieszczony w lewym przednim słupku;
- 6 - odbiornik radiowy;
- 7 - przekaźnik przełączający głośniki na radio lub telefon. Przekaźnik znajduje się za tapicerką deski rozdzielczej po stronie kierowcy
Podczas instalacji telefonu konieczne jest zastosowanie zespołu dopasowującego elektronikę (interfejs). Telefon jest podłączony do interfejsu za pomocą złączy elektrycznych VDA.
