Wyłącznik światła

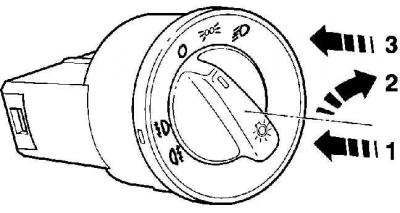

1. Ustaw pokrętło przełącznika światła w pozycji 0.
2. Naciśnij uchwyt włącznika światła (strzałka 1). W tej pozycji należy obrócić ją zgodnie z ruchem wskazówek zegara (strzałka 2) i wyjąć przełącznik świateł z deski rozdzielczej (strzałka 3).
3. Odłącz złącze elektryczne od przełącznika.
4. Podłącz złącze elektryczne do przełącznika światła.
5. Włóż przełącznik świateł do gniazda na desce rozdzielczej, następnie naciśnij go (strzałka 1) i jednocześnie przekręć zgodnie z ruchem wskazówek zegara (strzałka 2). Jednocześnie opuszczają się oba haki blokady przełącznika.
6. Naciskaj uchwyt przełącznika świateł (strzałka 3), aż przełącznik zostanie mocno zamocowany w desce rozdzielczej.
Sterowanie zasięgiem reflektorów/regulacja intensywności światła na desce rozdzielczej

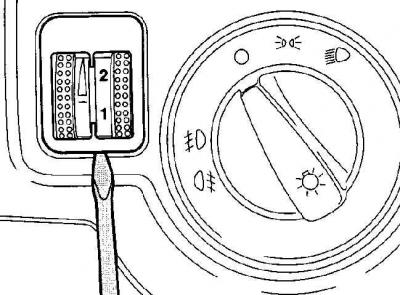

Ostrzeżenie: Aby uniknąć zarysowania deski rozdzielczej podczas wyjmowania przełącznika, zaklej taśmą obszar wokół przełącznika.
1. Za pomocą cienkiej końcówki śrubokręta podważ obudowę przełącznika i wyjmij ją z deski rozdzielczej.
2. Podczas montażu przełącznika należy go wcisnąć w deskę rozdzielczą, aż do momentu jego mocnego zablokowania.
Przełączniki podnoszenia szyb
Przełączniki podnoszenia szyb w drzwiach kierowcy zaprojektowano w formie bloku. W przypadku wystąpienia usterki należy wymienić całą jednostkę.
Drzwi kierowcy
1. Za pomocą cienkiej końcówki śrubokręta przesuń wewnętrzną klamkę drzwi w kierunku drzwi.
2. Zdejmij klamkę drzwi wraz z jednostką sterującą z wewnętrznej listwy drzwi.
3. Odłącz złącze elektryczne.
4. Odkręć trzy śruby i wyjmij jednostkę sterującą.
5. Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Drzwi przednie pasażera/drzwi tylne
6. Zdejmij wewnętrzną listwę drzwi.
7. Odłącz złącze elektryczne od przełącznika szyb.
8. Naciśnij boczną powierzchnię przełącznika (A) i wyjmij go z gniazda w obudowie (B) wewnętrznej klamki drzwi.
9. Włóż przełącznik szyby do gniazda w obudowie wewnętrznej klamki drzwi, aż do zatrzaśnięcia.
10. Dalszy montaż przeprowadza się w kolejności odwrotnej do demontażu.
Przełącznik sterowania lusterkiem
1. Zdejmij listwę drzwiową.
2. Odłącz złącze elektryczne od przełącznika.

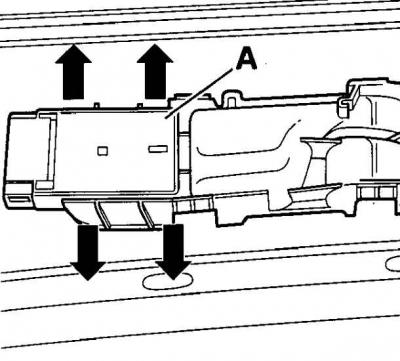

3. Naciśnij boczne elementy mocujące przełącznika (A) na zewnątrz i wyjmij go z obudowy.
4. Włóż przełącznik do obudowy i zabezpiecz go.
5. Dalszy montaż przeprowadza się w kolejności odwrotnej do demontażu.
Artykuł jest opublikowany w tym zasobie [www.VWManual.ru]
Przełącznik sterowania oświetleniem dachu/wnętrza

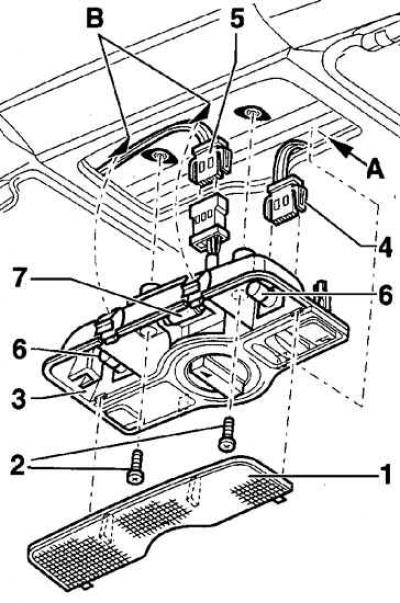

Przełącznik sterowania oświetleniem dachu/wnętrza
- 1 - dyfuzor;
- 2 - śruby;
- 3 - obudowa przełącznika;
- 4 - złącze elektryczne;
- 5 - złącze elektryczne;
- 6 - żarówka;
- 7 - żarówka kloszowa;
- A - kierunek usuwania;
- B - haki
1. Wyjmij dyfuzor. Aby to zrobić, włóż ostrze noża lub podobny przedmiot w szczelinę między korpusem a dyfuzorem i ostrożnie podważ dyfuzor.
2. Odkręć śruby mocujące przełącznik.
3. Naciśnij przełącznik w kierunku wskazanym strzałką (A) i zdejmij jego tylną część z zaczepów (B).
4. Odłącz złącza elektryczne i wyjmij przełącznik.
5. Montaż wykonuje się w odwrotnej kolejności niż demontaż.
Przełączniki świateł awaryjnych, odmrażacze tylnej szyby i wiele więcej
1. Przełączniki montuje się w ten sam sposób.

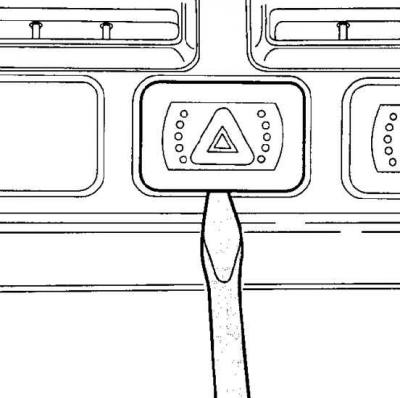

2. Aby uniknąć zarysowania deski rozdzielczej podczas wyjmowania przełącznika, zaklej taśmą obszar wokół przełącznika.
3. Za pomocą cienkiej końcówki śrubokręta włożonej pod przełącznik, wyjmij przełącznik z gniazda na desce rozdzielczej.
Ostrzeżenie: Przełącznik składa się z korpusu przełącznika oraz przełącznika z symbolem funkcji. Przełącznik zatrzaskuje się na swoim miejscu w obudowie. Jeżeli z deski rozdzielczej został wyjęty tylko przełącznik, należy za pomocą szczypiec wyjąć obudowę przełącznika z deski rozdzielczej.
4. Odłącz złącze elektryczne od przełącznika.
5. Podczas montażu przełącznika należy podłączyć do niego złącze elektryczne i zabezpieczyć je zaciskiem.
6. Wsuń przełącznik do gniazda na desce rozdzielczej, aż zablokuje się na swoim miejscu.
Przełącznik blokady korka wlewu paliwa

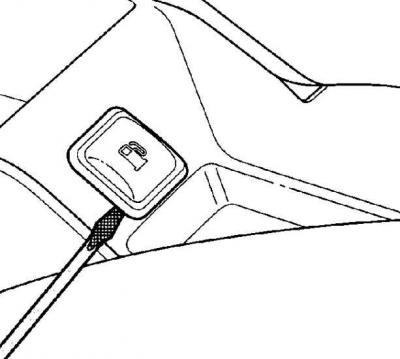

1. Włóż cienką końcówkę śrubokręta lub nóż do obudowy przełącznika, podważ i wyjmij przełącznik z konsoli środkowej.
2. Odłącz złącze elektryczne od przełącznika.
3. Podczas montażu przełącznika należy podłączyć do niego złącze elektryczne i zabezpieczyć je zaciskiem.
4. Włóż przełącznik do gniazda w konsoli środkowej, aż zatrzask zatrzaśnie się na swoim miejscu.
