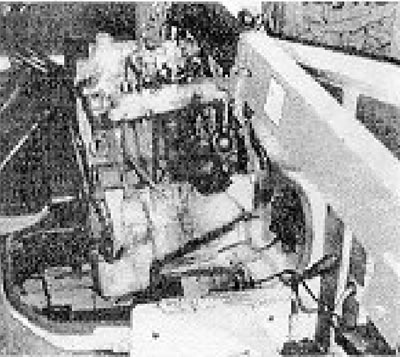

Foto 22.1. Inštalácia motora.
Počas tejto operácie dbajte na to, aby motor nespočíval celou svojou hmotnosťou na vstupnom hriadeli prevodovky. Možno budete musieť mierne otočiť kľukovým hriadeľom, aby sa drážky na vstupnom hriadeli prevodovky zarovnali s drážkami na hnanom kotúči spojky.
2. Spustite prednú časť motora na montážne čapy a odpojte zariadenie na zavesenie motora.
3. Nasaďte matice na čapy a vložte 2 horné skrutky, ktoré upevňujú motor k telesu spojky (pozri si fotografie).

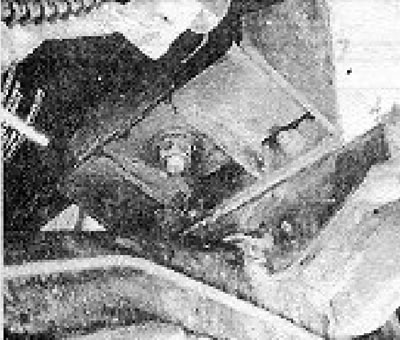

Foto 22.3A. Matica spodného uchytenia motora (pravá strana).

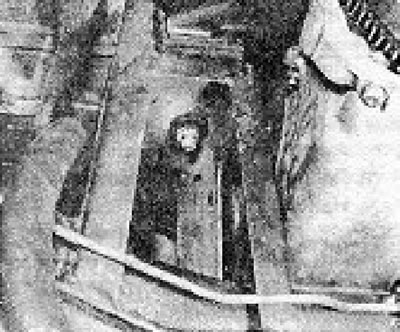

Fotografie 22.3B. Matice spodného uchytenia motora (ľavá strana).
4. Odstráňte zátky a pripojte prívodnú a spätnú palivovú hadicu ku karburátoru (v prípade elektrického palivového čerpadla) alebo k čerpadlu (v prípade mechanického palivového čerpadla) (pozri fotografiu).

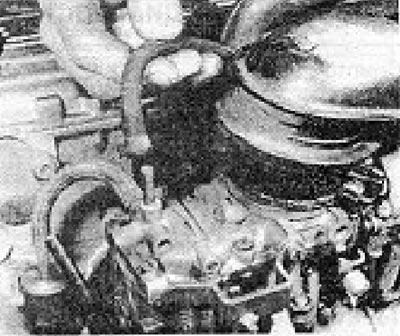

Foto 22.4. Pripojenie spätnej palivovej hadice ku karburátoru.
5. Pripojte podtlakovú hadicu posilňovača bŕzd k saciemu potrubiu.
6. Pripojte hadicu ohrievača k vodnému čerpadlu.
7. Pripojte vodiče vysokého a nízkeho napätia k zapaľovacej cievke.
8. Pripojte kábel k spínaču tlaku oleja.
9. Pripojte kábel k snímaču teploty chladiacej kvapaliny.
10. Pripojte vodiče k solenoidovému ventilu uzatvárania vzduchu a automatickej sýtičovej jednotke na karburátore (v závislosti od dizajnu) (pozri fotografiu).

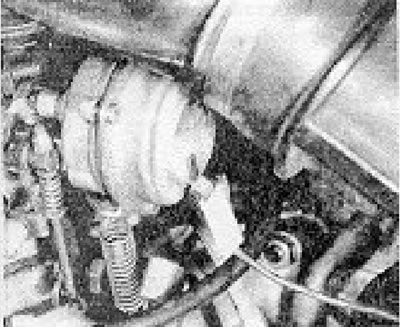

Foto 22.10. Drôt a svorka automatickej tlmivky.
11. Pripojte lanko škrtiacej klapky ku karburátoru a upevnite ho k nosnej konzole.
12. Pripojte kábel sýtiča ku karburátoru (v prípade modelov s manuálnym sýtičom).
13. Nainštalujte čistič vzduchu s potrubím pre nasávanie vzduchu a kolenom. Pripojte hadicu systému dodatočného spaľovania výfukových plynov a systému vetrania kľukovej skrine (pozri fotografiu).

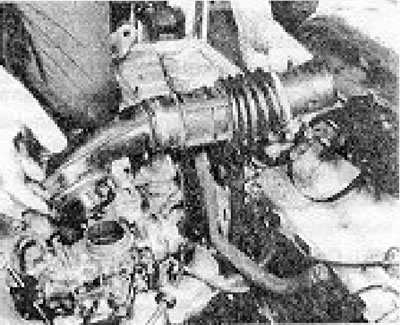

Foto 22.13. Nasávací kanál vzduchového čističa.
14. Nainštalujte expanznú nádrž spolu so spojovacími hadicami.
15. Pod vozidlom odstráňte priečku podpery prevodovky alebo zdvihnite prevodovku zdvihákom a zaskrutkujte zostávajúce upevňovacie skrutky motora k skrini spojky.
16. Pripojte elektrický konektor k zadnej strane generátora.
17. Spustite štartér na miesto a zaistite ho skrutkami. Nainštalujte spodný kryt predného puzdra spojky.
18. Nainštalujte nový olejový filter (pozri časť 12).
19. Priskrutkujte výfukové potrubie k výfukovému zbernému potrubiu a vymeňte tesnenie príruby za nové (pozri si fotografie).

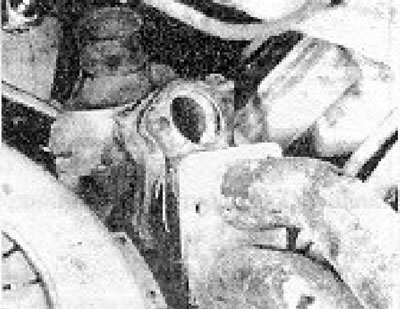

Foto 22.19A. Tesnenie príruby výfukového potrubia.

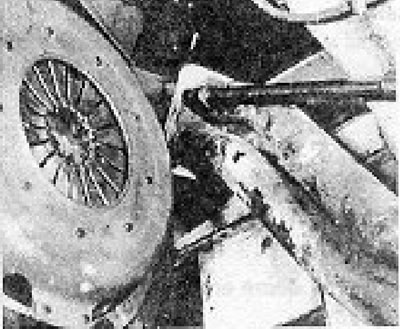

Fotografia 22.19B. Utiahnutie prírubovej matice výfukového potrubia.
20. Upevnite držiak výfukového potrubia k prevodovke.
21. Nainštalujte ventilátor na prírubu remenice kľukového hriadeľa a upevnite ho skrutkami (pozri fotografiu).

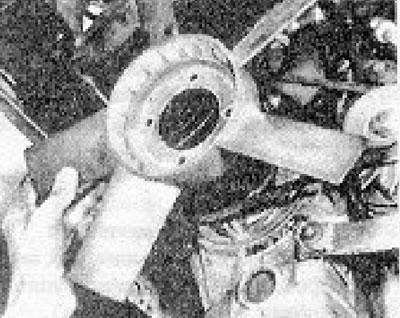

Foto 22.21. Inštalácia ventilátora na remenicu kľukového hriadeľa.
22. Nainštalujte chladič a vzduchové potrubie.
23. Naplňte chladiaci systém kvapalinou (pozri kapitolu 2).
24. Naplňte motor olejom.
25. Pripojte vodiče k batérii.
26. Nastavte lanko plynového pedálu (pozri kapitolu 3).
27. Nastavte lanko spojky (pozri kapitolu 5).
28. Kryt motora a predné sedadlo sa inštalujú až po naštartovaní motora a kontrole tesnosti. Môže to vyžadovať úpravu.
