Vačkové hriadele sú poháňané od kľukového hriadeľa ozubeným remeňom. V tomto prípade výfukový vačkový hriadeľ spolu s ventilmi poháňa bloky «tryska čerpadla», ktoré sú umiestnené medzi štyrmi ventilmi každého valca.
Sací vačkový hriadeľ spolu s ovládačom ventilu poháňa dvojité čerpadlo, ktoré dodáva palivo do blokov «tryska čerpadla», a tiež vytvára nízky tlak pre podtlakový posilňovač bŕzd (pozri obrázok 16.0).

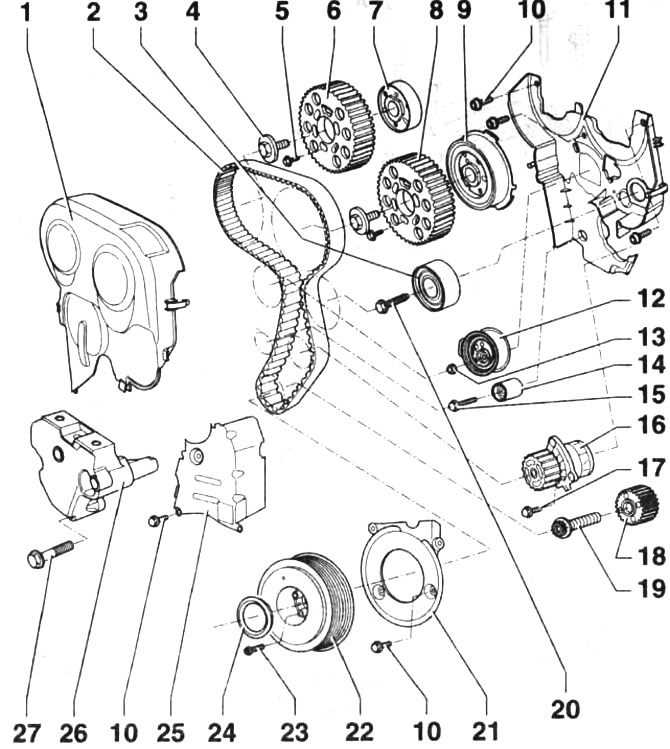

Pohon mechanizmu distribúcie plynu. Vozidlá s 2,0-litrovým dieselovým motorom, 100/103 kW (136/140 k) AZV/BKD
1 - horná časť krytu pohonu mechanizmu distribúcie plynu
2 - ozubený remeň. Pred odstránením remeňa si označte smer otáčania remeňa. Skontrolujte stav pásu. Prehnutie ozubeného remeňa nie je dovolené
3 - vodiaci valec
4 - skrutka Uťahovací moment 100 Nm
5 - skrutka. Uťahovací moment 25 Nm
6 - ozubené koleso vačkového hriadeľa výfuku
7 - náboj prevodovky
8 - ozubené koleso sacieho vačkového hriadeľa
9 - náboj prevodovky
10 - skrutka. Uťahovací moment 10 Nm
11 - zadný kryt pohonu mechanizmu distribúcie plynu
12 - napínací valec
13 - orech. Uťahovací moment 20 Nm + otočenie o 45° (1/8 otáčky)
14 - vodiaci valček
15 - skrutka. Uťahovací moment 20 Nm
16 - vodné čerpadlo
17 - skrutka. Uťahovací moment 10 Nm
18 - ozubený remeňový prevod na kľukovom hriadeli
19 - skrutka. Uťahovací moment 120 Nm + otočenie o 90° (1/4 otáčky). Po každej demontáži je potrebné skrutku vymeniť. Opätovné mazanie závitov osadenia alebo skrutiek nie je potrebné. Otočenie skrutky je možné vykonať v niekoľkých krokoch
20 - skrutka Uťahovací moment 40 Nm + otočenie o 90° (1/4 otáčky). Skrutka musí byť vymenená po každej demontáži
21 - spodná časť krytu pohonu mechanizmu distribúcie plynu
22 - remenica na kľukovom hriadeli. Montáž kladky na hriadeľ je možná len v jednej polohe
23 - skrutka. Uťahovací moment 10 Nm + otočenie o 90° (1/4 otáčky). Skrutka musí byť vymenená po každej demontáži
24 - kryt
25 - stredná časť krytu pohonu mechanizmu distribúcie plynu
26 - držiak na upevnenie motora
27 - skrutka. Uťahovací moment 45 Nm
