Vačkový hriadeľ je poháňaný ozubeným remeňom z ozubeného kolesa na kľukovom hriadeli (pozri obrázok 12.0).

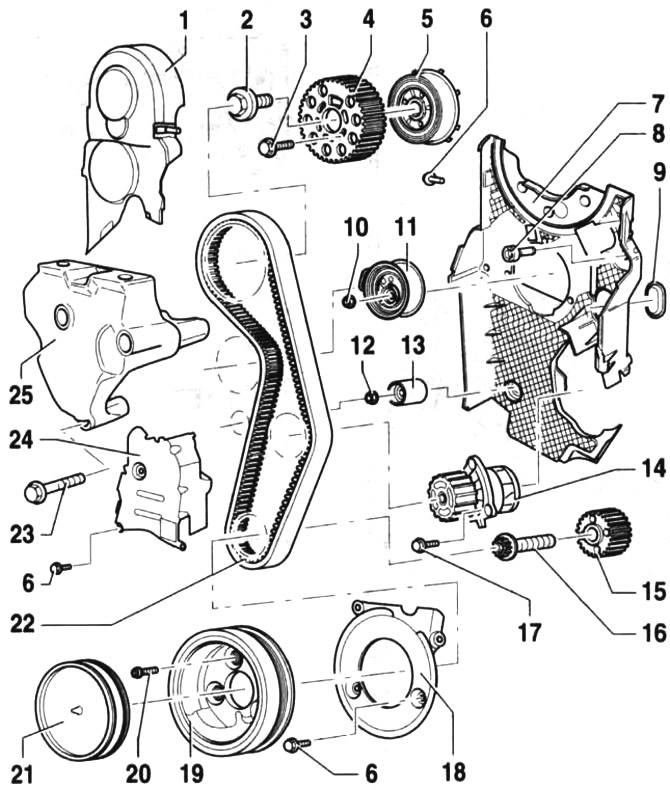

Pohon mechanizmu distribúcie plynu. Vozidlá s 1,9-/2,0-litrovým dieselovým motorom, 55/66/74/77 kW (75/90/100/105 p.s.) AVQ/BRU/BJB/BKC/BLS/BDK
1 - horná časť ochranného krytu pohonu mechanizmu distribúcie plynu
2 - skrutka. Uťahovací moment 100 Nm
3 - skrutka. Uťahovací moment 25 Nm
4 - hnacie ozubené koleso vačkového hriadeľa
5 - náboj prevodovky vačkového hriadeľa so snímačom
6 - skrutka. Uťahovací moment 10 Nm. Skrutka musí byť vymenená po každej demontáži
7 - zadný kryt pohonu mechanizmu distribúcie plynu
8 - skrutka. Uťahovací moment 25 Nm
9 - tesniaca manžeta. V prípade poškodenia ho treba vymeniť
10 - orech. Uťahovací moment 20 Nm + otočenie o 45° (1/8 otáčky)
11 - napínací valec
12 - orech. Uťahovací moment 20 Nm
13 - vodiaci valec
14 - vodné čerpadlo
15 - ozubený remeňový prevod na kľukovom hriadeli
16 - skrutka upevnenia ozubeného kolesa ozubeného remeňa na kľukovom hriadeli. Uťahovací moment 120 Nm + 90°otočenie (1/4 otáčky). Po každej demontáži treba vymeniť. Mazanie závitu skrutky nie je povolené
17 - skrutka. Uťahovací moment 15 Nm
18 - spodná časť ochranného krytu pohonu mechanizmu distribúcie plynu
19 - remenica na kľukovom hriadeli. Kladku je možné inštalovať iba v jednej polohe
20 - skrutka Uťahovací moment 10 Nm + 90°otočenie (1/4 otáčky)
21 - zástrčka
22 - ozubený rozvodový remeň. Ak bude remeň po demontáži opätovne inštalovaný, pred odstránením označte smer otáčania kriedou alebo fixou. Skontrolujte stav ozubeného remeňa. Ohýbanie pásu nie je povolené
23 - skrutka. Uťahovací moment 45 Nm
24 - stredná časť ochranného krytu pohonu mechanizmu distribúcie plynu
25 - držiak na upevnenie motora
