Obudowa sprzęgła, wałek wejściowy i mechanizm zmiany biegów (VW Lt 2d)

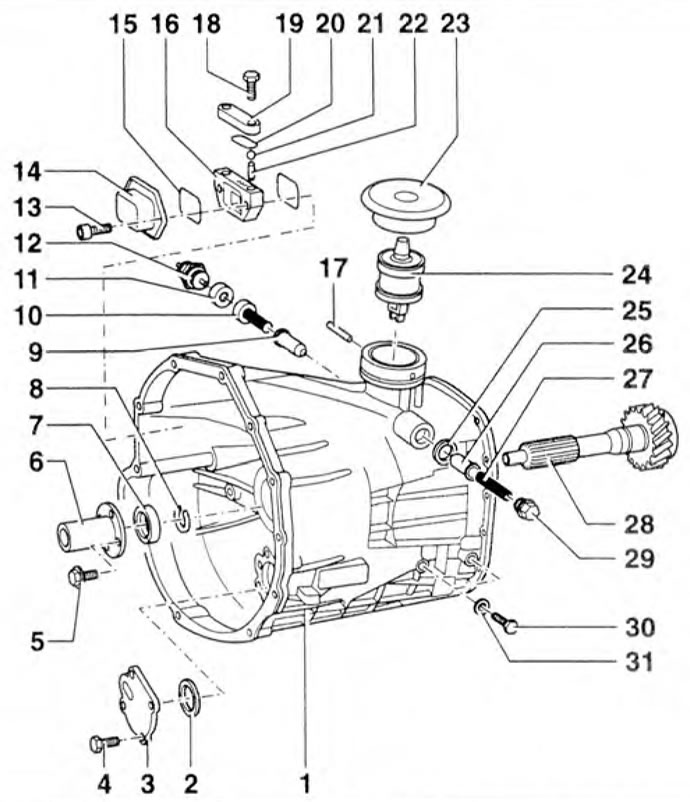

Rysunek 5.24. Obudowa sprzęgła, wałek wejściowy i mechanizm zmiany biegów: 1 - Obudowa sprzęgła; 2 - Podkładka wału pośredniego; 3, 14 - Pokrywy; 4, 5, 13, 18, 30 - Śruba; 6 - Tuleja prowadząca; 7 - Pieczęć; 8 - Pierścień ustalający; 9, 26 - Tuleje kulowe; 10 - Zmień palec; 11, 25 - Tuleje; 12 - Przełącznik świateł cofania; 15, 20 - Pierścienie uszczelniające; 16 - Prowadnica widełek zmiany biegów przednich; 17 - Palec; 19 - Talerz; 21 - Piłka; 22 - Blokada palca; 23 - Pokrowiec ochronny; 24 - Dźwignia zmiany biegów; 27 - Wiosna; 28 - Wał główny; 29 - Korek; 31 - Pralka
