Dane techniczne skrzyń biegów manualnych 000.1 i 000.2 (VW Lt 2d)

Spis treści: Tabela 5.1a. Dane techniczne skrzyni…↓ Tabela 5.1b. Dane techniczne skrzyni…↓ Tabela 5.1c. Dane techniczne skrzyni…↓ Tabela 5.1g. Dane techniczne skrzyni…↓ Tabela 5.1d. Dane techniczne skrzyni…↓ Tabela 5.1e. Dane techniczne skrzyni…↓ Tabela 5.1g. Dane techniczne skrzyni…↓ Tabela 5.1z. Dane techniczne skrzyni…↓

Dane techniczne skrzyń biegów manualnych 000.1 i 000.2 podano w tabelach 5.1a-z. Położenie tabliczek identyfikacyjnych pokazano na rysunku 5.9a,b. Na rysunku pokazano kod literowy i datę produkcji skrzyni biegów manualnej (strzałka) 5,9v, gdzie: DEL to kod literowy; 24 dzień; 08 - miesiąc; 7 - rok produkcji (1997). Skrzynie biegów manualnych 000.1 i 000.2 są montowane w samochodach od 1997 roku. Skrzynia biegów manualna 000.1 jest montowana w samochodach z silnikami 4- i 5-cylindrowymi. Skrzynia biegów manualna 000.1 jest montowana w pojazdach z 5-cylindrowym silnikiem Diesla. Przekrój skrzyni biegów pokazano na rysunku 5,9 g.

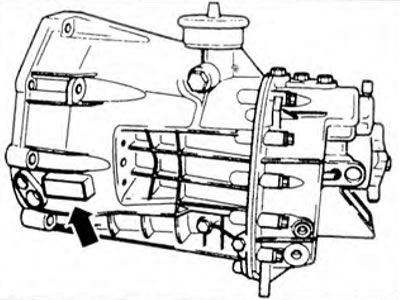

Rysunek 5.9a. Tabliczka identyfikacyjna skrzyni biegów manualnej 000.1.

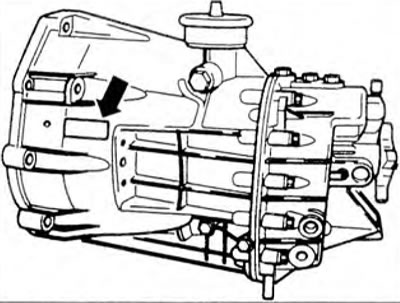

Rysunek 5.9b. Tabliczka identyfikacyjna skrzyni biegów manualnej 000.2.

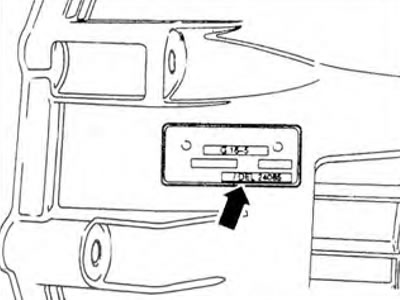

Rysunek 5.9c. Kod literowy i data produkcji skrzyni biegów manualnej (strzałka).

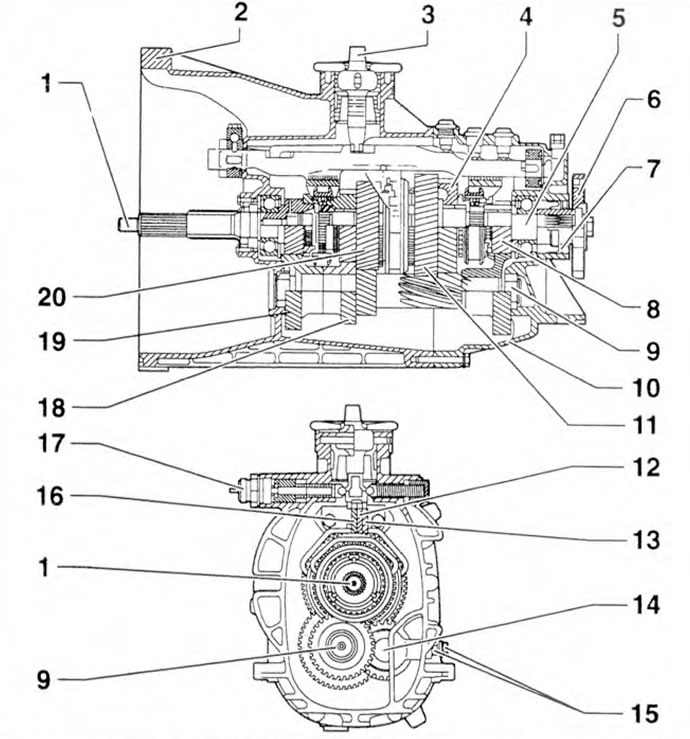

Rysunek 5.9g. Przekrój skrzyni biegów: 1 - Wał główny; 2 - Obudowa sprzęgła; 3 - Dźwignia zmiany biegów; 4, 14 - Biegi wsteczne; 5 - Wał wtórny; 6 - Kołnierz; 7 - Wirnik czujnika prędkości; 8 - 5. zębatka; 9 - Wał pośredni; 10 - Obudowa skrzyni biegów: 11 - Koło zębate 1. biegu; 12 - Widełki zmiany biegów 1. i 2. biegu; 13 - Widełki zmiany biegów 3. i 4. biegu; 15 - Śruba; 16 - widełki zmiany biegów 5. biegu i biegu wstecznego; 17 - Przełącznik świateł cofania; 18 - 3. zębatka; 19 - 4. zębatka; 20 - Koło zębate 2. biegu.

Tabela 5.1a. Dane techniczne skrzyni biegów manualnej 000.1

Przenoszenie	5-biegowa manualna skrzynia biegów 000.1
Kod literowy	DDX	DLA	DLB	DLC	DLD
Skrzynka odbioru mocy	-	Wał pośredni z kołem zębatym do kołnierza	Wał pośredni z kołnierzem	Wał pośredni z kołem zębatym do kołnierza; blokada mechanizmu zmiany biegów skrzyni manualnej¹⁾	Wał pośredni z kołnierzem; blokada mechanizmu zmiany biegów skrzyni manualnej¹⁾
Początek wydania	od 05.96
Silniki	AGL 2,3 l - 105 kW; ANJ 2.5 TDI - 80 kW; AGK 2.8 TDI - 92 kW; ATA 2.8 TDI - 96 kW
Prędkościomierz	Elektroniczny

¹⁾Skrzyni biegów manualnej nie można używać, gdy włączony jest wałek odbioru mocy

Tabela 5.1b. Dane techniczne skrzyni biegów manualnej 000.1

Przenoszenie	5-biegowa manualna skrzynia biegów 000.1
Kod literowy	DDX	DLA	DLB	DLC	DLD
Objętość oleju bez wałka odbioru mocy, l	2.2
Pojemność oleju z wałem odbioru mocy, l	2.6
Specyfikacja oleju	Olej do skrzyń biegów manualnych G50 SAE 75 W90 (syntetyczny)
Napęd sprzęgłowy	Hydrauliczny
Średnica tarczy sprzęgła, mm	240#
Kod literowy skrzyni biegów tylnej osi	000.A, 000.B, 000.C, 000.D, 000.F, 000.G

Tabela 5.1c. Dane techniczne skrzyni biegów manualnej 000.1

Przenoszenie	5-biegowa manualna skrzynia biegów 000.1
Kod literowy	DDY	DKW	DKX	DKY	DKZ
Skrzynka odbioru mocy	-	Wał pośredni z kołem zębatym do kołnierza	Wał pośredni z kołnierzem	Wał pośredni z kołem zębatym do kołnierza; blokada mechanizmu zmiany biegów skrzyni manualnej¹⁾	Wał pośredni z kołnierzem; blokada mechanizmu zmiany biegów skrzyni manualnej¹⁾
Początek wydania	od 05.96
Silniki	VVE 2.5 TDI - 61 kW; BBF 2.5 TDI - 70 kW; ARA 2.5 TDI - 66 kW; AHD 2.5 TDI - 75 kW; ANJ 2.5 TDI - 80 kW
Prędkościomierz	Elektroniczny

¹⁾Skrzyni biegów manualnej nie można używać, gdy włączony jest wałek odbioru mocy.

Tabela 5.1g. Dane techniczne skrzyni biegów manualnej 000.1

Przenoszenie	5-biegowa manualna skrzynia biegów 000.1
Kod literowy	DDY	DKW	DKX	DKY	DKZ
Objętość oleju bez wałka odbioru mocy, l	2.2
Pojemność oleju z wałem odbioru mocy, l	2.6
Specyfikacja oleju	Olej do skrzyń biegów manualnych G50 SAE 75 W90 (syntetyczny)
Napęd sprzęgłowy	Hydrauliczny
Średnica tarczy sprzęgła, mm	240
Kod literowy skrzyni biegów tylnej osi	000.A, 000.B, 000.C, 000.D, 000.F, 000.G

Tabela 5.1d. Dane techniczne skrzyni biegów manualnej 000.1

Przenoszenie	5-biegowa manualna skrzynia biegów 000.1
Kod literowy	EXF¹⁾	EXG¹⁾	EHN¹⁾	EXJ¹⁾	EHC¹⁾
Skrzynka odbioru mocy	-	Wał pośredni z kołem zębatym do kołnierza	Wał pośredni z kołnierzem	Wał pośredni z kołem zębatym do kołnierza; blokada mechanizmu zmiany biegów skrzyni manualnej²⁾	Wał pośredni z mechanizmem blokowania kołnierzowego kluczy zmiany biegów# Skrzynia biegów manualna²⁾
Początek wydania	Od 02.01
Silniki	2,8 l CDI - 116 kW
Prędkościomierz	Elektroniczny

1) Skrzynia biegów manualna z pomiarem siły zmiany biegów.

2) Skrzyni biegów manualnej nie można używać, gdy włączony jest wałek odbioru mocy.

Tabela 5.1e. Dane techniczne skrzyni biegów manualnej 000.1

Przenoszenie	5-biegowa manualna skrzynia biegów 000.1
Kod literowy	EXF¹⁾	EXG¹⁾	EXH¹⁾	EXJ¹⁾	EHC¹⁾
Objętość oleju bez wałka odbioru mocy, l	2.2
Pojemność oleju z wałem odbioru mocy, l	2.6
Specyfikacja oleju	Olej do skrzyń biegów manualnych G50 SAE 75 W90 (syntetyczny)
Napęd sprzęgłowy	Hydrauliczny
Średnica tarczy sprzęgła, mm	240
Kod literowy skrzyni biegów tylnej osi	000.A. 000.D, 000.E, 000.F, 000.G

Tabela 5.1g. Dane techniczne skrzyni biegów manualnej 000.2

Przenoszenie	5-biegowa manualna skrzynia biegów 000.2
Kod literowy	DEL
Skrzynka odbioru mocy	-
Początek wydania	od 05.96
Silniki	AGX 2.5 SDI - 55 kW; ANJ 2.5 TDI - 80 kW
Prędkościomierz	Elektroniczny

¹⁾Skrzyni biegów manualnej nie można używać, gdy włączony jest wałek odbioru mocy

Tabela 5.1z. Dane techniczne skrzyni biegów manualnej 000.2

Przenoszenie	5-biegowa manualna skrzynia biegów 000.2
Kod literowy	DEL
Objętość oleju, l	1.6
Specyfikacja oleju	Olej do skrzyń biegów manualnych G50 SAE 75 W90 (syntetyczny)
Napęd sprzęgłowy	Hydrauliczny
Średnica tarczy sprzęgła, mm	240
Kod literowy skrzyni biegów tylnej osi	000.A, 000.B, 000.C. 000.D, 000.H
