Układ wtrysku paliwa i sterowania zapłonem dla silnika AGL z listopada 1997 r. (VI).

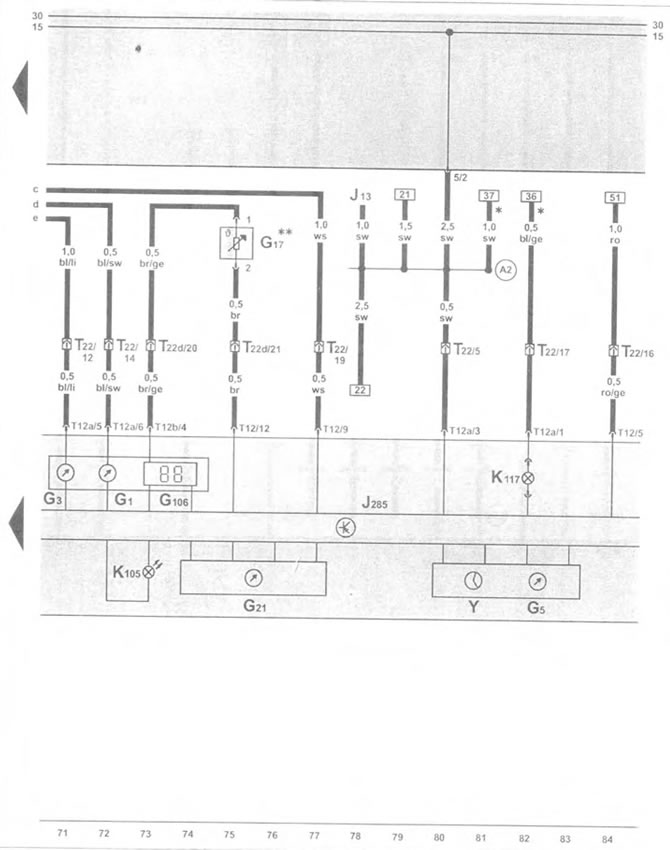

Zestaw wskaźników, obrotomierz, prędkościomierz, wskaźnik poziomu paliwa, wskaźnik temperatury płynu chłodzącego, wskaźnik temperatury powietrza zewnętrznego, kontrolka ostrzegawcza elektronicznego immobilizera silnika
| G1 | wskaźnik ilości paliwa |
| G3 | wskaźnik temperatury płynu chłodzącego |
| G5 | tachometr |
| G17 | czujnik temperatury powietrza zewnętrznego, na przednim zderzaku |
| G21 | prędkościomierz |
| G106 | wskaźnik temperatury otoczenia * * |
| J13 | przekaźnik wentylatora nawiewu świeżego powietrza pod siedzeniem kierowcy |
| J285 | jednostka sterująca z blokiem wskaźników na desce rozdzielczej |
| K105 | kontrolka rezerwy paliwa |
| K117 | kontrolka ostrzegawcza elektronicznego immobilizera silnika * |
| T12 | złącze okablowania, 12-pinowe |
| T12a | złącze okablowania, 12-pinowe |
| T12b | złącze okablowania, 12-pinowe |
| T22 | złącze przewodów 22-pinowe, lewe pod deską rozdzielczą |
| T22d | złącze przewodów 22-pinowe, lewe pod deską rozdzielczą |
| Y | zegar analogowy (opcjonalnie z obrotomierzem) |
| (A2) | podłączenie do bieguna dodatniego (15) w zestawie okablowania deski rozdzielczej |
| (A98) | podłączenie do bieguna dodatniego 4 (30) w zestawie okablowania deski rozdzielczej |
| * | tylko w pojazdach z elektronicznym immobilizerem silnika |
| ** | tylko z dodatkowym montażem wskaźnika temperatury otoczenia |
